Менеджер предупреждений

Значок

Связанные новости и статьи

• Новый плагин для Revit. Менеджер предупреждений

Использование

Окно плагина заполняется списком предупреждений текущего документа. Одинаковые предупреждения объединяются в группы, которые можно разворачивать и сворачивать для просмотра отдельных предупреждений и связанных с ними элементов.

Флажки напротив групп предупреждений, отдельных предупреждений и элементов позволяют отметить их для выполнения групповых операций.

При наведении курсора на предупреждение или элемент справа отображаются доступные для него команды:

– переопределить графику элемента на текущем виде. Кнопка неактивна, если текущий вид не поддерживает переопределение графики (например, в спецификации) или если в настройках сняты флажки Раскрашивать линии и Раскрашивать поверхности.

– сбросить переопределения графики элемента на текущем виде.

– выделить элемент и показать его в центре экрана.

– исключить предупреждение или группу предупреждений из обработки. После этого предупреждения исключаются из списка предупреждений и добавляются в список исключенных предупреждений в настройках плагина.

– удалить элемент.

В нижней части окна плагина расположены следующие команды:

Удалить выбранные элементы – удаляет все отмеченные в списке элементы.

Изолировать – создает 3D-вид, на котором изолируются все отмеченные в списке элементы.

Отсоединить выбранные элементы – отсоединяет отмеченные элементы, связанные с предупреждением "Элементы соединены, но не пересекаются".

Обновить список предупреждений – обновляет список предупреждений текущего документа.

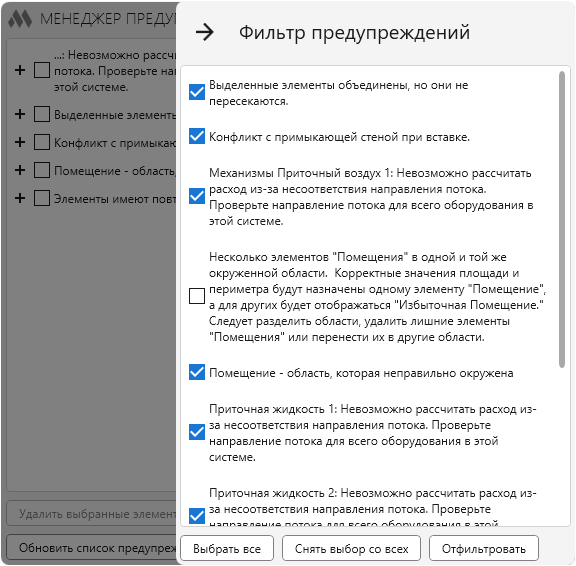

Фильтр предупреждений

Фильтр предупреждений можно открыть с помощью кнопки  в правом верхнем углу окна плагина.

В открывшемся окне отображаются типы предупреждений текущего документа. С помощью флажков можно указать, какие предупреждения должны отображаться в основном списке.

Выбрать все – устанавливает флажки для всех предупреждений.

Снять выбор со всех – снимает флажки со всех предупреждений.

Отфильтровать – применяет заданный фильтр к списку предупреждений.

Настройки

Общие настройки плагина можно открыть с помощью в правом верхнем углу окна:

Раскрашивать линии – при переопределении графики элемента на текущем виде изменяет цвет его линий на заданный справа цвет.

Раскрашивать поверхности – при переопределении графики элемента на текущем виде изменяет цвет его поверхностей на заданный справа цвет.

Не удалять созданные виды при закрытии – сохраняет 3D-виды, созданные с помощью команды Изолировать, после закрытия окна плагина.

Сбрасывать переопределения графики при закрытии – сбрасывает переопределения графики элементов, заданные с помощью плагина, при закрытии его окна.

Исключать предупреждения – позволяет скрывать из списка предупреждения, которые не требуется обрабатывать.

Для исключения предупреждений используется список фраз. Поиск выполняется без учета регистра и по частичному совпадению. Предупреждение исключается, если содержит хотя бы одну фразу из списка. Поддерживаются как отдельные слова, так и целые фразы. Введите фразу в поле и нажмите кнопку , чтобы добавить ее в список исключений. Для удаления отдельной фразы из списка используйте .

Исключить предупреждение также можно непосредственно из основного списка с помощью кнопки  напротив отдельного предупреждения или группы предупреждений.

Очистить список исключений – удаляет все добавленные фразы из списка исключений.
