Formatos

Opciones de llamada

• Menú ModPlus
• Paleta ModPlus
• Cinta de AutoCAD
• Línea de comandos: _mpFormats

Icono

Descripción

Los formatos se insertan como un bloque con una etiqueta especial en los datos extendidos. La etiqueta en los datos extendidos es necesaria para que otros complementos puedan identificar los formatos (por ejemplo, el Numerador de presentaciones). Por lo tanto, no se deben insertar formatos mediante los métodos estándar de inserción de bloques en AutoCAD. El complemento permite añadir sellos al formato; para ello, debe estar instalado y ejecutado al menos una vez el complemento Sellos.

Uso

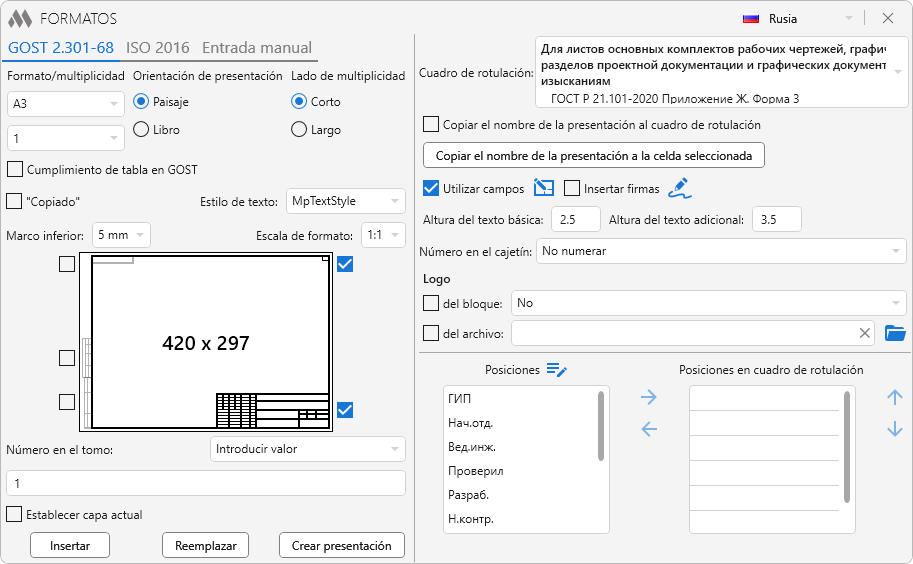

GOST 2.301-68

Formato/multiplicidad – listas desplegables para seleccionar el formato y la multiplicidad según GOST.

Orientación de presentación – orientación del formato: vertical o apaisada.

Lado de multiplicidad – lado por el cual se ampliará el formato si la multiplicidad es mayor que uno.

Complimiento de tabla en GOST – para multiplicidades superiores a 1, las dimensiones se calculan multiplicando las dimensiones del formato con multiplicidad 1, lo que corresponde a las desviaciones límite de la tabla 3 (p.6). Si se activa esta opción, las dimensiones se tomarán estrictamente de la tabla 2 (p.5). Por ejemplo, un formato A4x5 sin activar la opción será 297x1050, y con la opción será 297x1051.

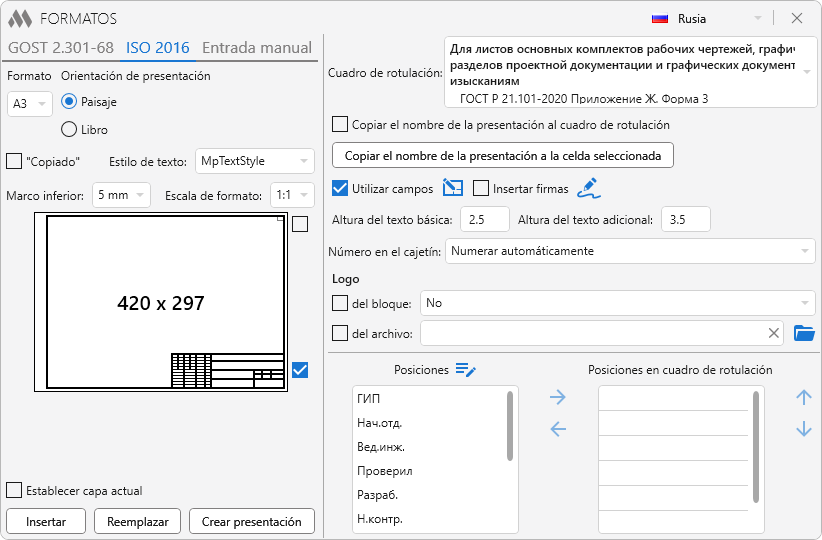

ISO 2016

Formato – lista desplegable para seleccionar el formato.

Orientación de presentación – orientación del formato: vertical o apaisada.

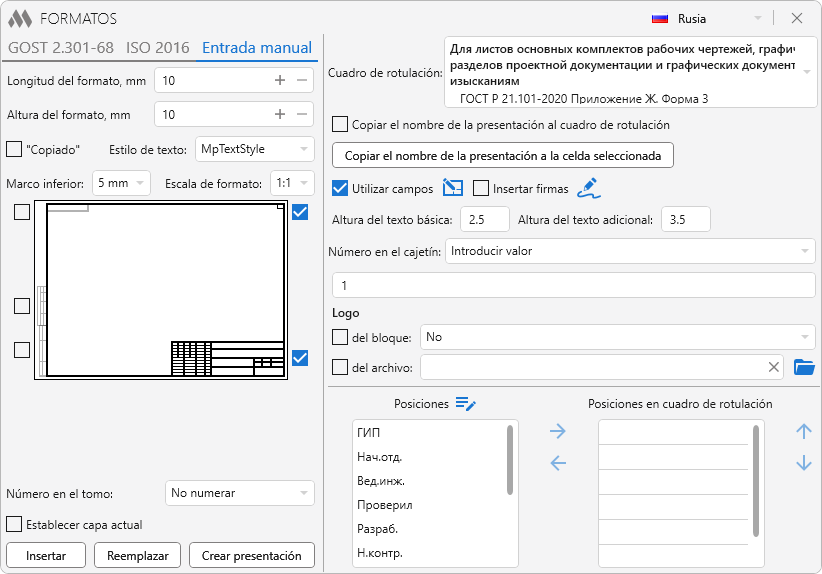

Entrada manual

Longitud del formato, mm – campo para introducir la longitud del formato en milímetros.

Altura del formato, mm – campo para introducir la anchura del formato en milímetros.

ajustes general

"Copiado" – añade al formato la inscripción “Copiado”.

Estilo de texto – establece el estilo de texto que se utilizará en el formato y el sello.

Marco inferior: 5 mm o 10 mm – selección del marco inferior para los formatos A3 y A4.

Escala de formato: – escala aplicada al insertar el formato.

Número en el tomo – selección de la opción de numeración en el campo para el número del tomo: No numerar, Numerar automáticamente, Introducir valor.

Contenido del formato

En la representación gráfica del formato puede indicar datos adicionales: anotaciones laterales, campo para el número de página en el tomo y sello. Al activar la opción "Sello", en la parte derecha de la ventana aparecerán los controles para configurarlo. La configuración es análoga al complemento Sellos. Además, están disponibles las siguientes opciones:

Copiar el nombre del presentación a la celda seleccionada – transición a AutoCAD para seleccionar la celda donde se insertará el nombre del plano:
Especificar punto dentro de la tabla: – indicar un punto dentro de la celda.

Número en el сajetín – selección de la opción de numeración del plano en el sello: No numerar, Numerar automáticamente, Introducir valor.

Botones

Insertar – cambio a AutoCAD para seleccionar el punto de inserción del formato:
Punto de inserción: – especificar el punto de inserción.

Reemplazar – cambio a AutoCAD para seleccionar un formato existente y reemplazarlo por el actual:
Seleccionar formato a reemplazar: – selección de la referencia de bloque. El bloque debe ser un formato creado previamente por esta función.

Crear presentación – crea una nueva presentación de AutoCAD (Presentación) con el formato insertado.
