图框

调用方式

• ModPlus 菜单
• ModPlus 面板
• AutoCAD 功能区
• 命令行：_mpFormats

图标

说明

图框以块的形式插入，并在扩展数据中包含特殊标记。该标记用于让其他插件识别图框（例如 图纸编号器）。因此，不建议使用 AutoCAD 的标准块插入方式插入图框。插件允许为图框添加印章——为此需要安装并至少运行一次插件 印章。

使用方法

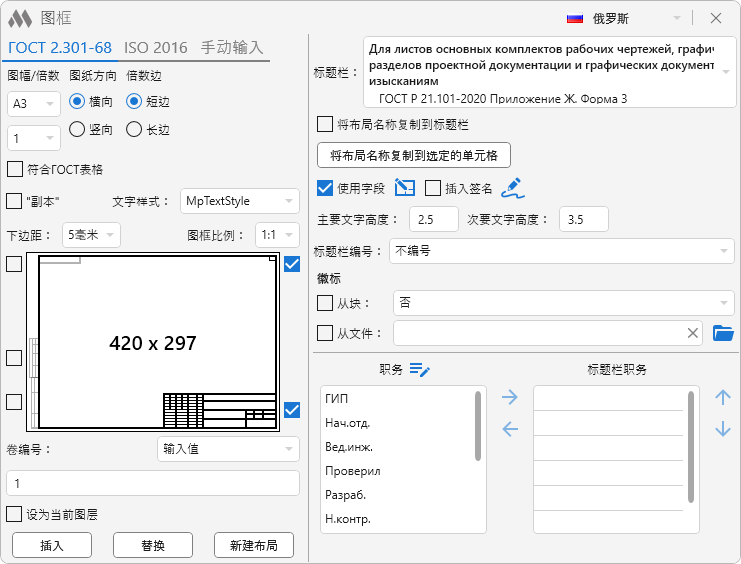

ГОСТ 2.301-68

图幅/倍数 – 下拉列表，可根据 ГОСТ 选择格式及倍数。

图纸方向 – 图框方向：纵向或横向。

倍数边 – 当倍数大于 1 时，格式按此方向延伸。

符合 ГОСТ 表格 – 当格式倍数大于 1 时，尺寸默认通过将 1 倍格式尺寸乘以倍数得到（符合表 3）。启用该选项后，尺寸将完全对应表 2。例如，A4×5 在未启用时为 297×1050，启用后为 297×1051。

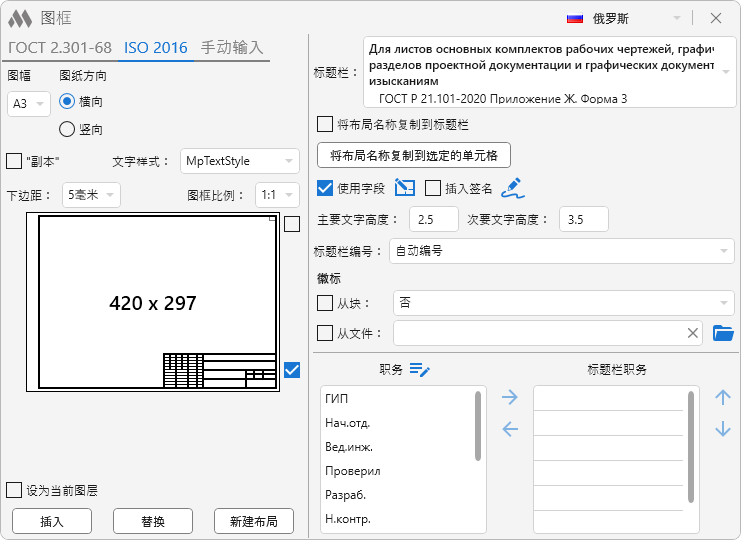

ISO 2016

图幅  – 下拉列表，用于选择格式。

图纸方向 – 图框方向：纵向或横向。

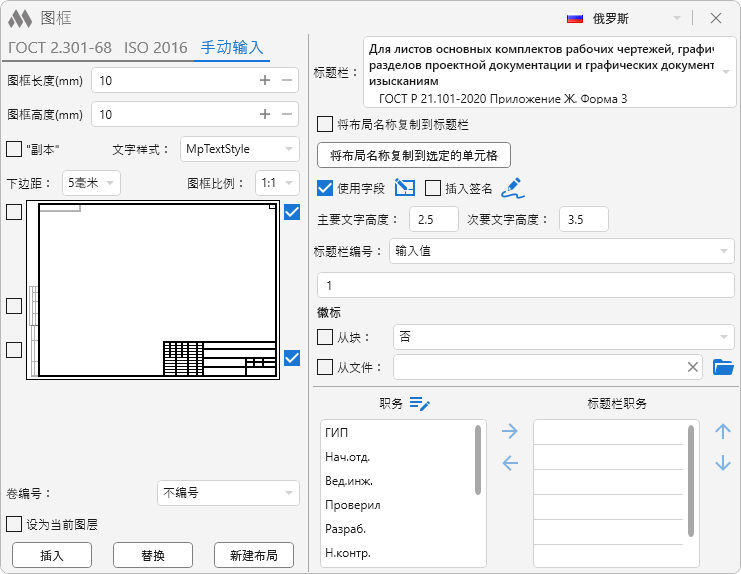

手动输入

图框长度（毫米） – 输入图框长度。

图框宽度（毫米） – 输入图框宽度。

通用设置

“副本” – 为图框添加“复制”字样。

文字样式 – 设置图框及印章使用的文字样式。

下边距： 5mm 或 10mm – 选择 A3 和 A4 格式的下边框。

图框比例： – 插入时缩放图框。详见文章。

卷编号 – 在卷号字段中选择编号方式：不编号、自动编号、输入值。

图框内容

在图框示意图上可以指定附加内容，如侧边说明、册内页码栏和印章。
启用“印章”选项后，右侧会显示印章设置。另外还提供以下选项：

将图纸名称插入到选定单元格 – 切换到 AutoCAD 以选择用于插入图纸名称的单元格：
请在表格内指定一个点： – 指定单元格内部的点。

标题栏编号 – 选择标题栏中的图纸编号方式：不编号、自动编号、输入值。

按钮

插入 – 切换到 AutoCAD 以选择图框插入点：
插入点：– 指定插入位置。

替换 – 切换到 AutoCAD 选择要替换的图框，并将其替换为当前设置的图框：
选择要替换的图框：– 选择块参照。该块必须为先前由本功能创建的图框。

新建布局 – 创建新的 AutoCAD 布局（Layout）并将图框插入其中。
