Форматки

Варианты вызова

• Меню ModPlus
• Палитра ModPlus
• Лента AutoCAD
• Командная строка: _mpFormats

Значок

Описание

Форматки вставляются в виде блока со специальной меткой в расширенных данных. Метка в расширенных данных требуется для определения форматок другими плагинами (например, Нумератор листов). Поэтому не следует вставлять форматки стандартными средствами вставки блока в AutoCAD. Плагин позволяет добавлять к форматке штампы – для этого должен быть установлен и хотя бы раз запущен плагин Штампы

Связанные новости и статьи

• Форматки 2.0
• Масштабирование форматок
• Оформление и компоновка чертежей при помощи ModPlus
• Привет Вам, Украина и Беларусь
• AutoCAD. Штампы. Подписи

Использование

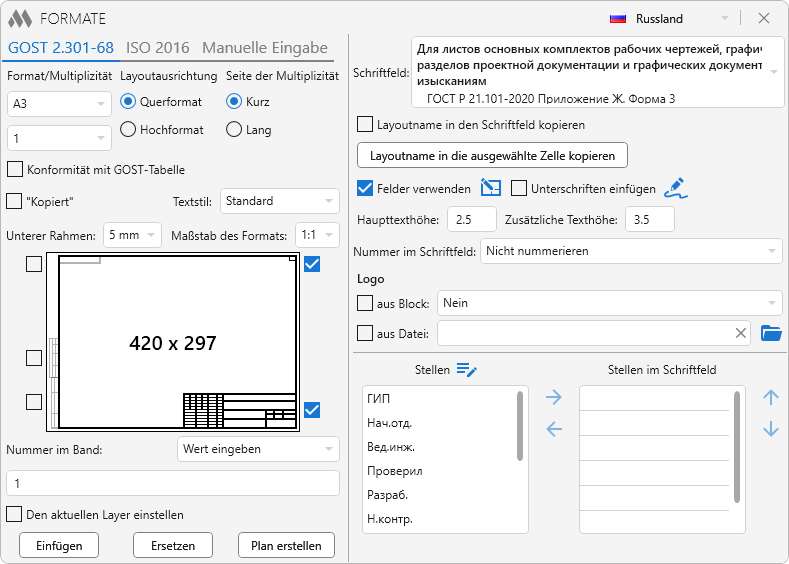

ГОСТ 2.301-68

Формат/кратность - выпадающие списки для выбора формата и кратности по ГОСТ.

Ориентация листа - ориентация форматки - книжная или альбомная.

Сторона кратности - сторона по которой формат будет увеличен, если кратность больше единицы.

Соответствие таблице в ГОСТ - размеры форматок при кратности больше 1 берутся путем умножения сторон форматки с кратностью 1 на величину кратности, что соответствует предельным отклонениям в таблице 3 (п.6). При установке галочки размеры форматок будут браться в полном соответствии с таблицей 2 (п.5). Например, формат А4х5 без установки галочки будет 297х1050, а с установкой - 297х1051

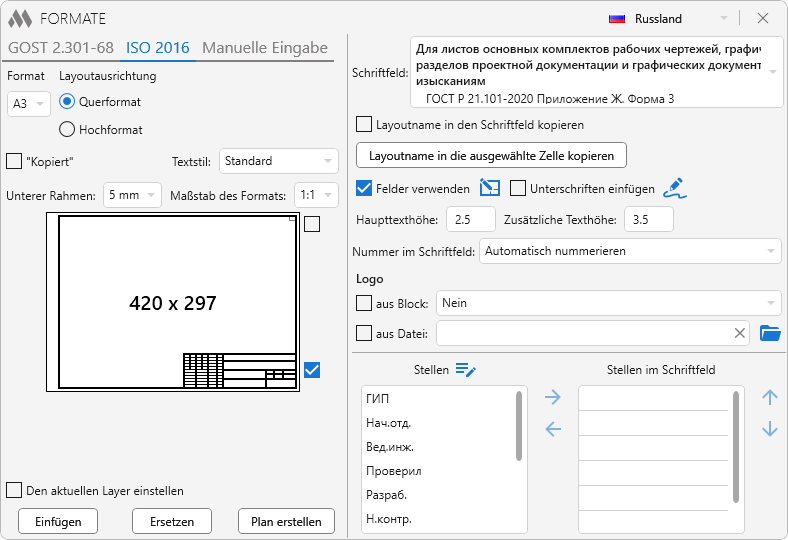

ISO 2016

Формат - выпадающий список для выбора формата.

Ориентация листа - ориентация форматки - книжная или альбомная.

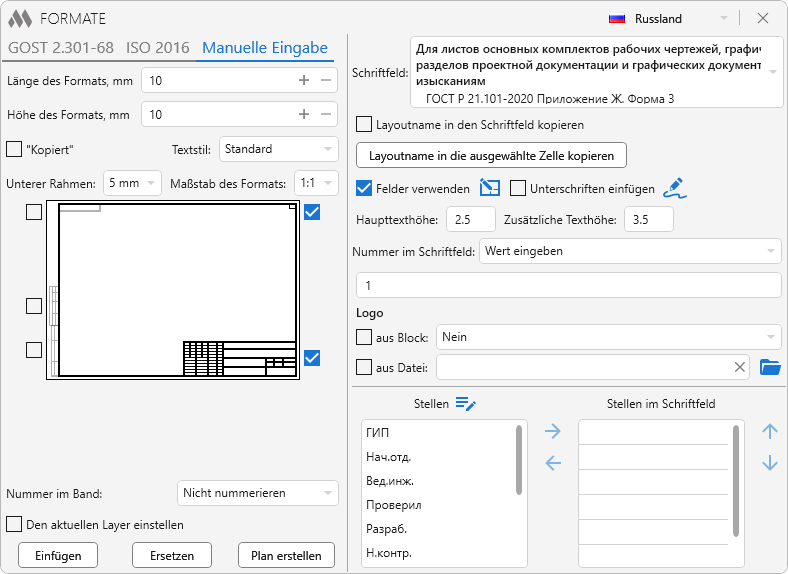

Ручной ввод

Длина форматки, мм - поле для ввода длины форматки в миллиметрах.

Ширина форматки, мм - поле для ввода ширины форматки в миллиметрах.

Общие настройки

"Копировал" - добавляет в форматку надпись "Копировал".

Текстовый стиль - установка текстового стиля, который будет использован для текста в форматке и штампе.

Нижняя рамка: 5мм или 10мм - выбор нижней рамки для форматов А3 и А4.

Масштаб форматки: - масштабирование форматок при вставке. Подробнее в статье

Содержимое форматки

На графическом представлении форматки вы можете указать дополнительно добавляемые данные - боковые надписи, поле для номера страницы в томе и штамп.
При установке флажка "Штамп" в правой части окна отобразятся элементы управления для настройки штампа. Настройки аналогичны плагину Штампы

Кнопки

Вставить - переход к AutoCad для выбора точки вставки форматки:
Точка вставки:
Указание точки вставки.

Заменить - переход к AutoCad для выбора форматки и замены её на текущую:
Выберите форматку для замены:
Выбор вхождения блока. Блок должен представлять собой форматку, созданную данной функцией ранее.

Создать лист - создание нового листа автокада (Layout) со вставкой в него форматки
