Revit. Acabado de habitación. Nueva interfaz, configuración flexible del acabado y relleno de parámetros

¡Les presentamos la actualización del complemento Acabado de habitación — la versión 4.0!

En esta versión hemos reelaborado la interfaz de configuración de los muros de acabado, hemos ampliado las posibilidades de colocación del acabado y hemos añadido nuevas herramientas para trabajar con parámetros. A continuación le contamos con más detalle qué ha cambiado.

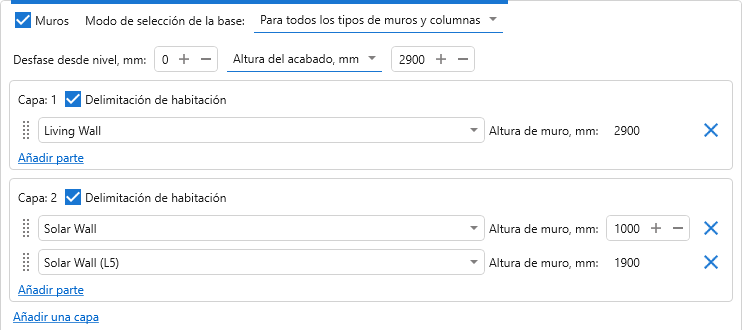

Hemos actualizado la interfaz de configuración de los muros de acabado, haciendo más clara la gestión de las capas y de las partes del acabado en altura. También ha aparecido la posibilidad de definir la altura del acabado directamente, desde su borde inferior. Resulta cómodo, por ejemplo, cuando el revestimiento debe tener la misma altura en habitaciones con distintas cotas superiores.

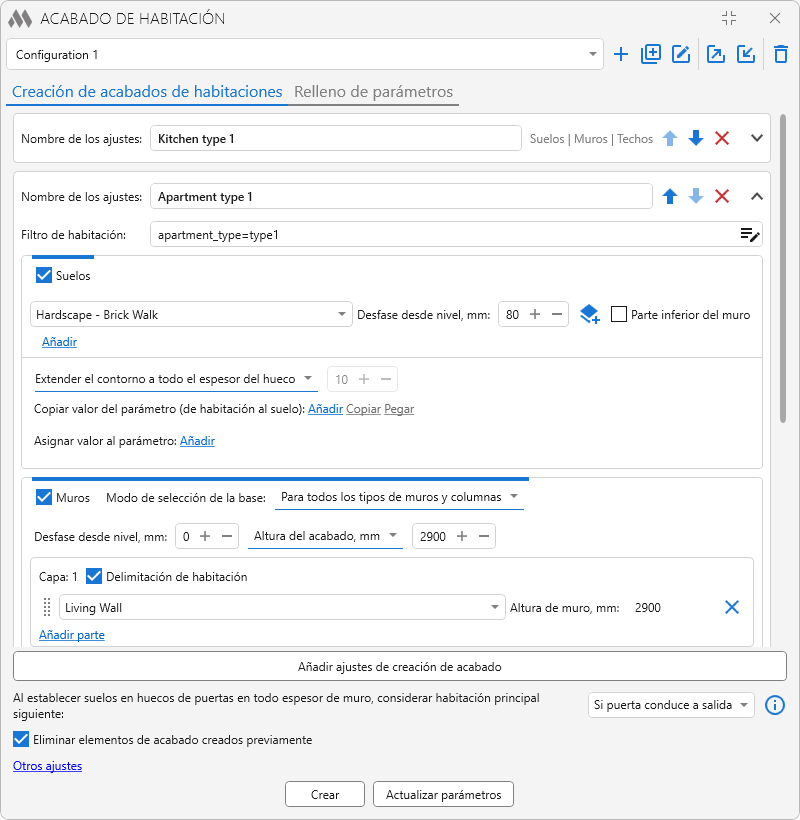

A los bloques de configuración de la creación del acabado ahora se les pueden asignar nombres, y se pueden contraer. Por ejemplo, se pueden nombrar los bloques según el uso de las habitaciones o según la variante de acabado, para encontrar antes la configuración necesaria en una configuración extensa.

Además, el orden de los tipos de suelos y techos ahora se puede cambiar arrastrando.

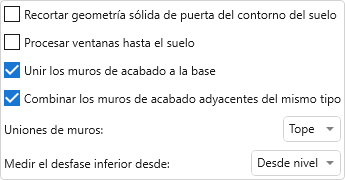

En la configuración adicional ha aparecido la opción «Combinar los muros de acabado adyacentes del mismo tipo». Si la desactiva, los tramos contiguos del acabado se crearán como muros independientes, sin combinarse en un solo elemento. Así se puede elegir el modo de construcción adecuado según los requisitos del modelo.

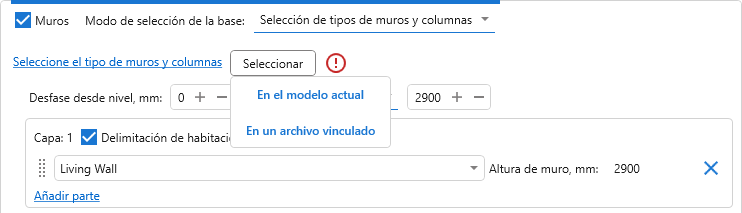

Los anfitriones de los muros de acabado ahora se pueden seleccionar directamente en los archivos vinculados. En el modo de selección de tipos de muros y pilares, para el botón «Seleccionar» está disponible la opción «En un archivo vinculado». Con su ayuda se pueden indicar los muros y pilares necesarios en un modelo vinculado.

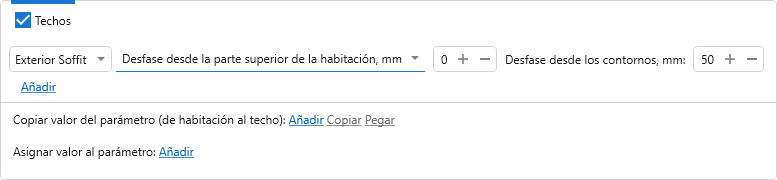

Para los techos se han añadido dos configuraciones nuevas. La primera permite definir el desfase desde la parte superior de la habitación, por ejemplo cuando la posición del techo debe determinarse respecto al borde superior de la habitación.

La segunda, «Desfase desde los contornos», permite desplazar el contorno del techo hacia el interior de la habitación, dejando una holgura entre el techo y los muros.

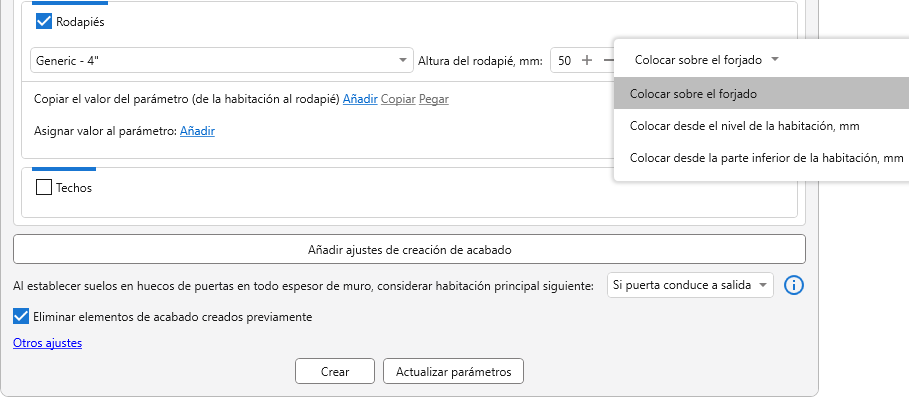

Para los rodapiés ha aparecido la elección del lugar de colocación:

• sobre el forjado;
• desde el nivel de la habitación con un desfase definido;
• desde la parte inferior de la habitación con un desfase definido.

Ahora la posición del rodapié se puede configurar teniendo en cuenta el modo de modelado de suelos y habitaciones adoptado.

También hemos mejorado la vinculación del acabado existente con las habitaciones. Si entre los elementos seleccionados hay muros con una altura de 80 a 200 mm, el complemento propondrá indicar si deben considerarse rodapiés. Esto ayudará a tener en cuenta correctamente esos elementos en el trabajo posterior con el acabado.

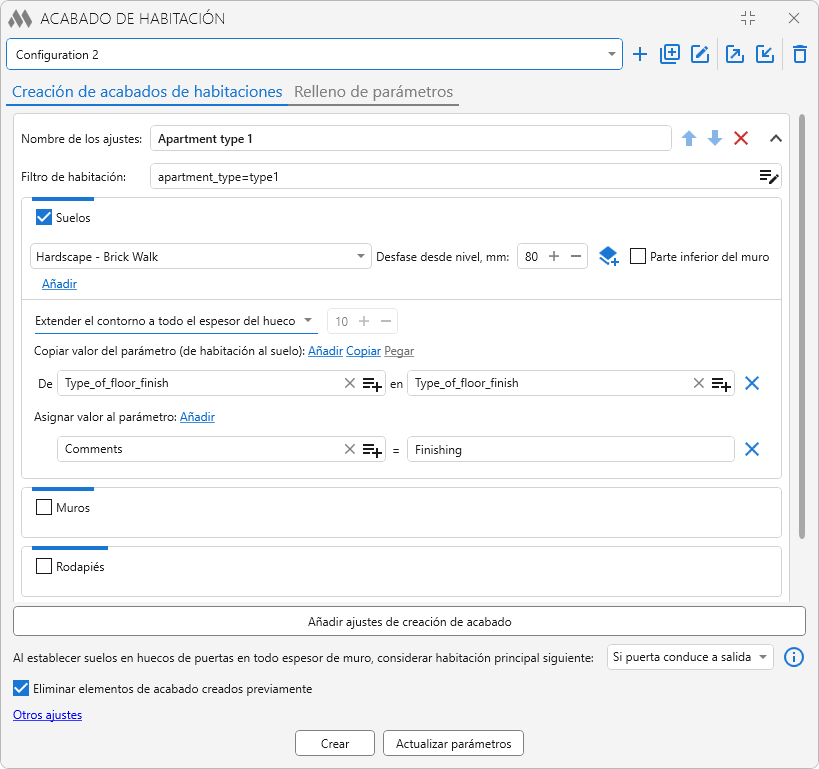

Los parámetros de los elementos de acabado ahora se pueden rellenar con valores definidos. En el apartado «Asignar valor al parámetro» basta con indicar el parámetro y el valor que se desea escribir. Por ejemplo, así se puede rellenar el parámetro «Comentarios» con el texto «Acabado estándar».

Además, las reglas de copia de valores de las habitaciones ahora se pueden copiar y pegar entre los bloques de configuración. Esto reduce la reconfiguración cuando las mismas reglas de transferencia de datos se utilizan en varias variantes de acabado.

En la transferencia de valores de las habitaciones se ha añadido la compatibilidad con los parámetros de clave: al elemento de acabado se le asigna la clave con el mismo nombre de su tabla de planificación de claves.

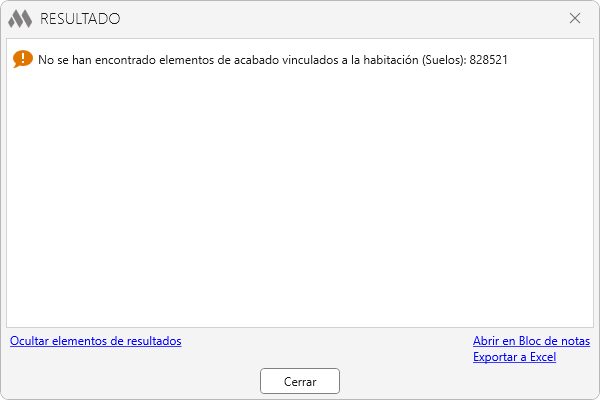

También hemos ampliado los resultados del relleno de parámetros: ahora muestran las habitaciones para las que no se han encontrado elementos de acabado vinculados. Así es más fácil detectar las habitaciones omitidas y comprobar si existe vínculo con el acabado.

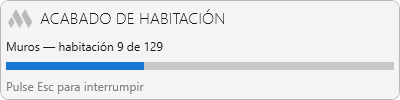

Al crear y actualizar el acabado ha aparecido una ventana de progreso. Permite seguir el avance de la ejecución y, si es necesario, la operación se puede interrumpir con la tecla Esc.

Además de las nuevas posibilidades, en la versión 4.0 se han corregido errores:

• en algunos casos los muros compuestos de los archivos vinculados no se tenían en cuenta como anfitrión de los muros de acabado;
• los contornos de suelos y techos se dividían incorrectamente en tramos separados a lo largo de un mismo muro;
• en algunos casos los huecos de puerta se formaban de manera incorrecta;
• se seleccionaban incorrectamente tipos con el mismo nombre de familias distintas;

¡Comparta sus propuestas para el desarrollo del complemento en nuestro chat de soporte!

¡Que disfrute de su trabajo con ModPlus!
