Revit。房间装修。全新界面、灵活的装修设置与参数填写

为您介绍房间装修插件的更新 —— 4.0 版本！

在此版本中，我们改造了装修墙的设置界面，扩展了装修面的布置功能，并新增了用于处理参数的工具。下面详细介绍有哪些变化。

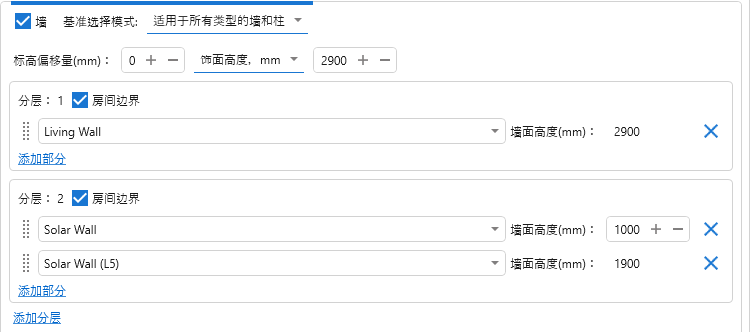

我们更新了装修墙的设置界面，使按高度处理装修层和装修分段更加直观。此外还可以直接从装修面的下边界设置其高度。例如，当饰面需要在顶部标高不同的房间中保持相同高度时，这就很方便。

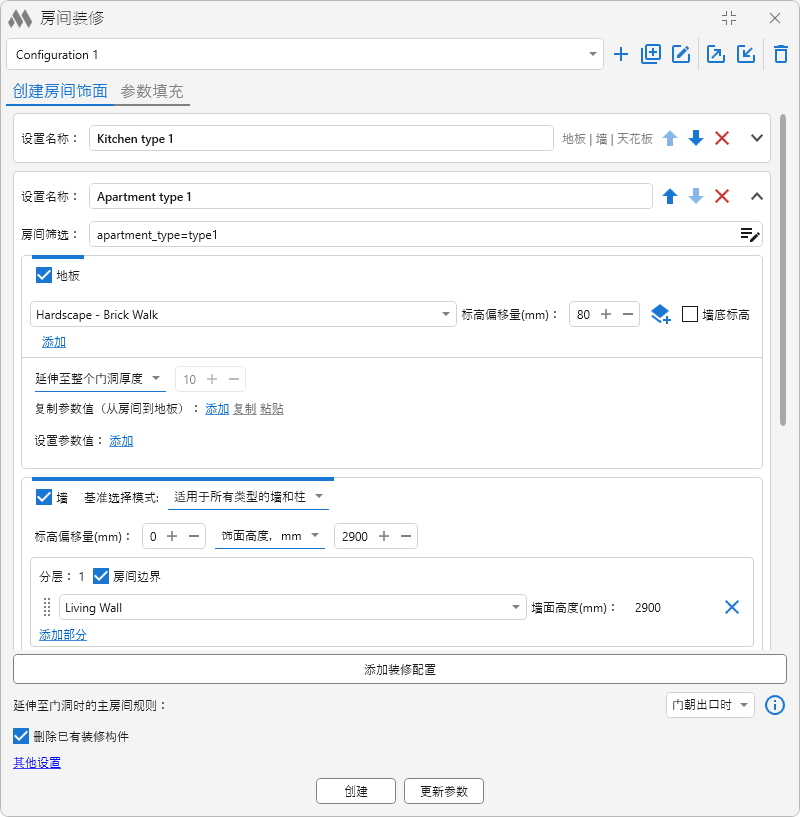

装修创建设置块现在可以命名并折叠。例如，可以按房间用途或装修方案为设置块命名，以便在庞大的配置中更快找到所需设置。

此外，楼板和天花板类型的顺序现在可以通过拖动来调整。

附加设置中新增了“合并相邻的同类型装修墙”选项。如果将其关闭，相邻的装修段将作为独立的墙创建，而不会合并为一个图元。这样便可根据模型要求选择合适的创建方式。

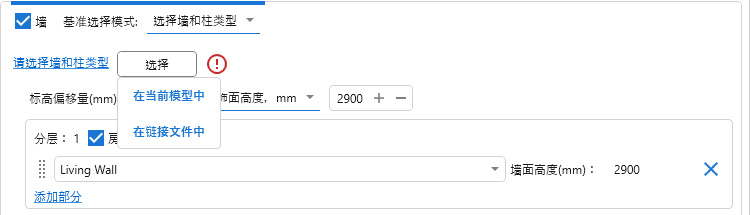

装修墙的主体现在可以直接在链接文件中选择。在选择墙和柱类型的模式下，“选择”按钮提供了“在链接文件中”这一选项。借助它可以在链接模型中指定所需的墙和柱。

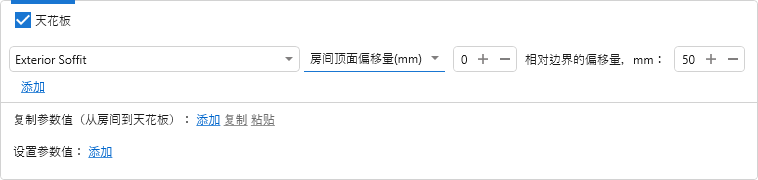

为天花板新增了两项设置。第一项可以设置相对房间顶面的偏移量——例如，当天花板的位置需要相对房间上边界确定时。

第二项是“相对边界的偏移量”，可以将天花板的轮廓向房间内部收进，在天花板与墙之间留出间隙。

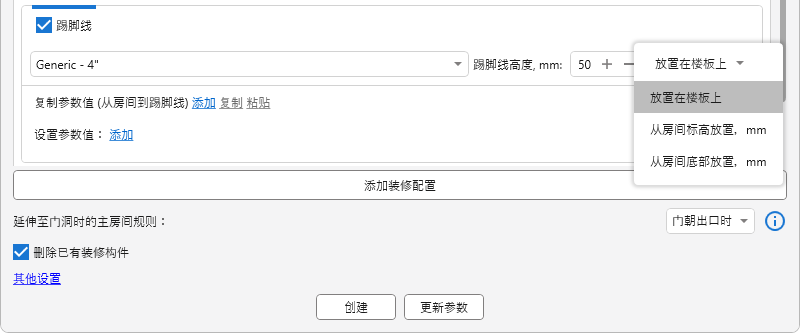

踢脚线新增了放置位置的选择：

• 放置在楼板上；
• 从房间标高按指定偏移量放置；
• 从房间底部按指定偏移量放置。

现在可以结合所采用的楼板与房间建模方式来设置踢脚线的位置。

我们还完善了已有装修面与房间的关联。如果所选图元中包含高度为 80 至 200 mm 的墙，插件会提示您指明是否应将它们视为踢脚线。这有助于在后续处理装修面时正确统计这类图元。

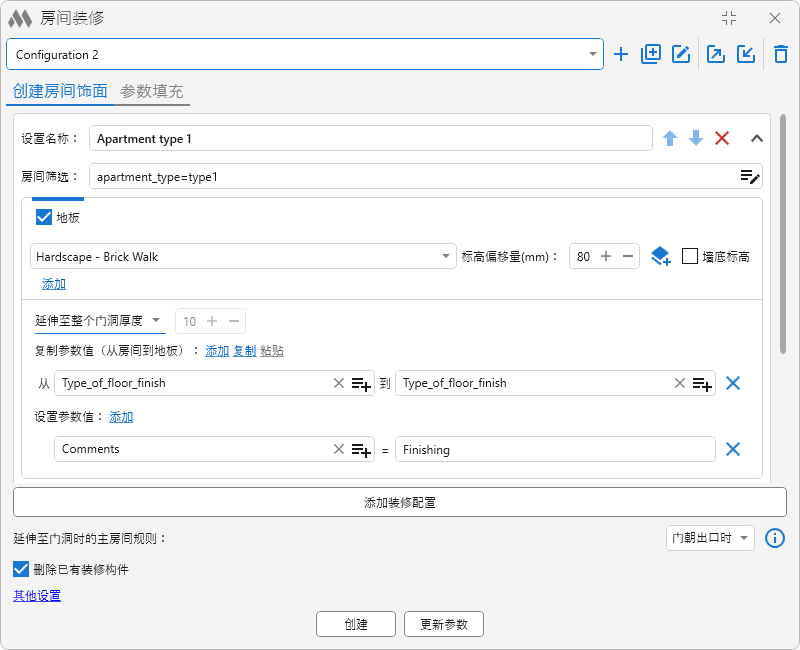

装修图元的参数现在可以填入指定值。在“设置参数值”区域中，只需指明参数和需要写入的值。例如，可以这样为“注释”参数填入文本“标准装修”。

此外，从房间复制值的规则现在可以在设置块之间复制和粘贴。当多个装修方案使用相同的数据传递规则时，这可减少重复设置。

在从房间传递值时新增了对关键字参数的支持：装修图元会被赋予其关键字明细表中同名的关键字。

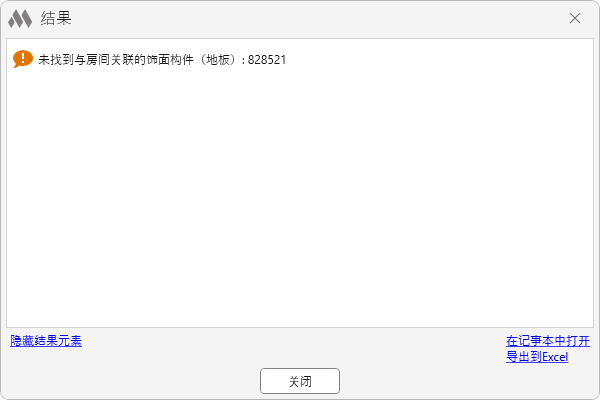

我们还补充了参数填写的结果：现在其中会显示未找到关联装修图元的房间。这样更容易发现被遗漏的房间，并检查是否存在与装修面的关联。

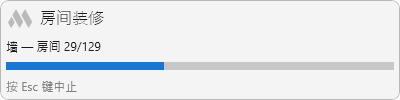

创建和更新装修面时新增了进度窗口。它可以让您跟踪执行过程，必要时还可以按 Esc 键中断操作。

除新功能之外，4.0 版本还修复了以下问题：

• 某些情况下，链接文件中的复合墙未被视为装修墙的主体；
• 楼板和天花板的轮廓在同一面墙上被错误地拆分为多段；
• 某些情况下门洞的生成不正确；
• 来自不同族的同名类型被错误选取；

欢迎在我们的支持群聊中分享您对插件发展的建议！

祝您使用 ModPlus 愉快！
