Revit. Отделка помещений. Новый интерфейс, гибкие настройки отделки и заполнение параметров
Представляем вашему вниманию обновление плагина Отделка помещений — версию 4.0!
В этой версии мы переработали интерфейс настройки отделочных стен, расширили возможности размещения отделки и добавили новые инструменты для работы с параметрами. Рассказываем подробнее, что изменилось.

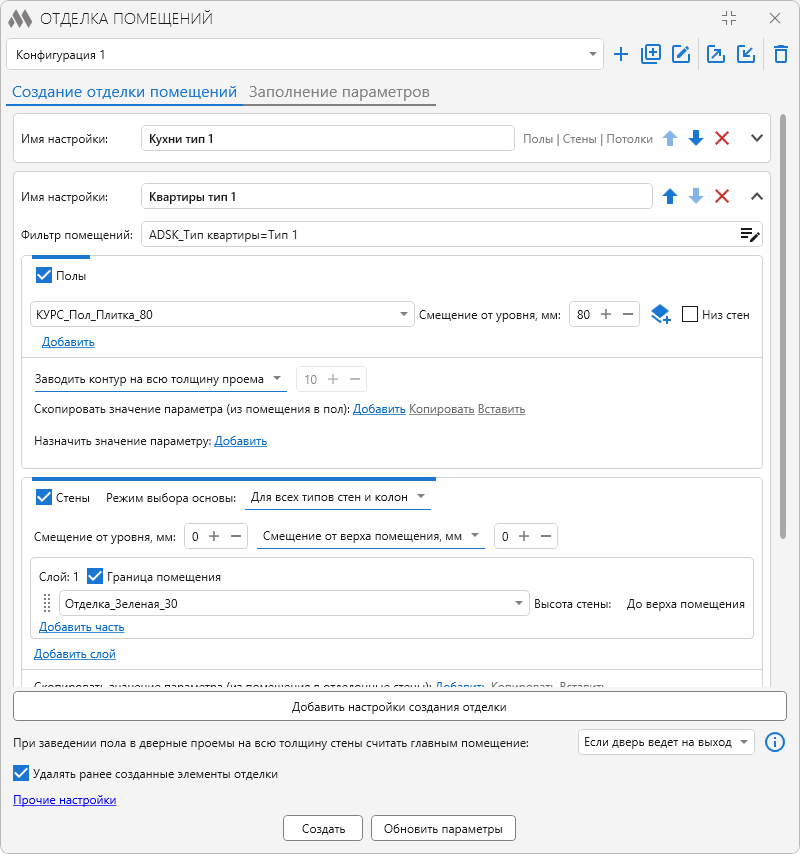

Мы обновили интерфейс настройки отделочных стен, сделав работу со слоями и частями отделки по высоте более наглядной. Также появилась возможность задавать высоту отделки напрямую — от её нижней границы. Это удобно, например, когда облицовка должна иметь одинаковую высоту в помещениях с разными отметками верха.
Блокам настроек создания отделки теперь можно задавать имена и сворачивать их. Например, можно назвать блоки по назначению помещений или варианту отделки, чтобы быстрее находить нужные настройки в большой конфигурации.
Кроме того, порядок типов полов и потолков теперь можно менять перетаскиванием.

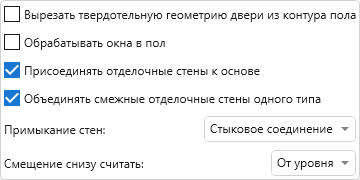

В дополнительных настройках появилась опция «Объединять смежные отделочные стены одного типа». Если отключить её, соседние участки отделки будут создаваться отдельными стенами без объединения в один элемент. Так можно выбрать подходящий способ построения в зависимости от требований к модели.

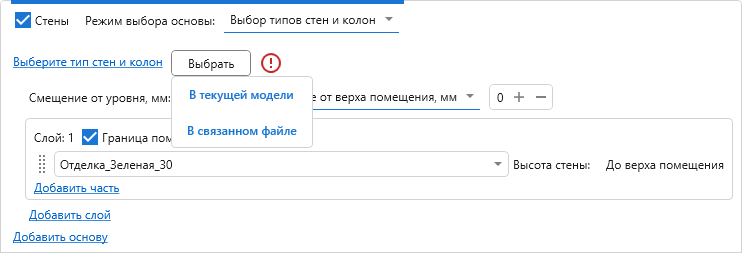

Основы для отделочных стен теперь можно выбирать непосредственно в связанных файлах. В режиме выбора типов стен и колонн для кнопки «Выбрать» доступен вариант «В связанном файле». С его помощью можно указать нужные стены и колонны в связанной модели.

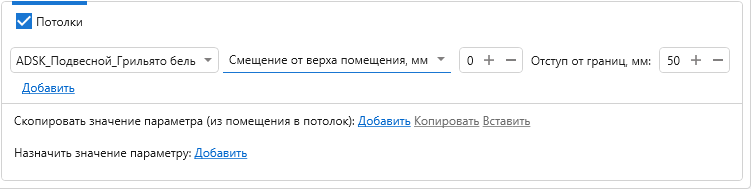

Для потолков добавлены две новые настройки. Первая позволяет задавать смещение от верха помещения — например, когда положение потолка нужно определять относительно верхней границы помещения.
Вторая — «Отступ от границ» — позволяет сместить контур потолка внутрь помещения, оставив зазор между потолком и стенами.

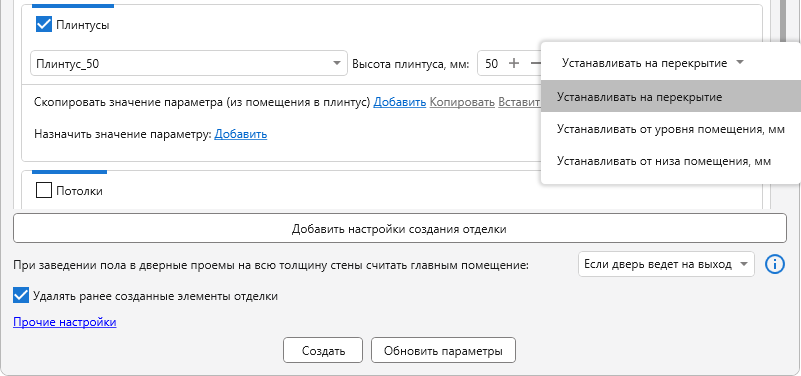

Для плинтусов появился выбор места установки:
- на перекрытие;
- от уровня помещения с заданным смещением;
- от низа помещения с заданным смещением.
Теперь положение плинтуса можно настроить с учётом принятого способа моделирования полов и помещений.
Также мы доработали связывание существующей отделки с помещениями. Если среди выбранных элементов есть стены высотой от 80 до 200 мм, плагин предложит указать, следует ли считать их плинтусами. Это поможет правильно учитывать такие элементы при дальнейшей работе с отделкой.

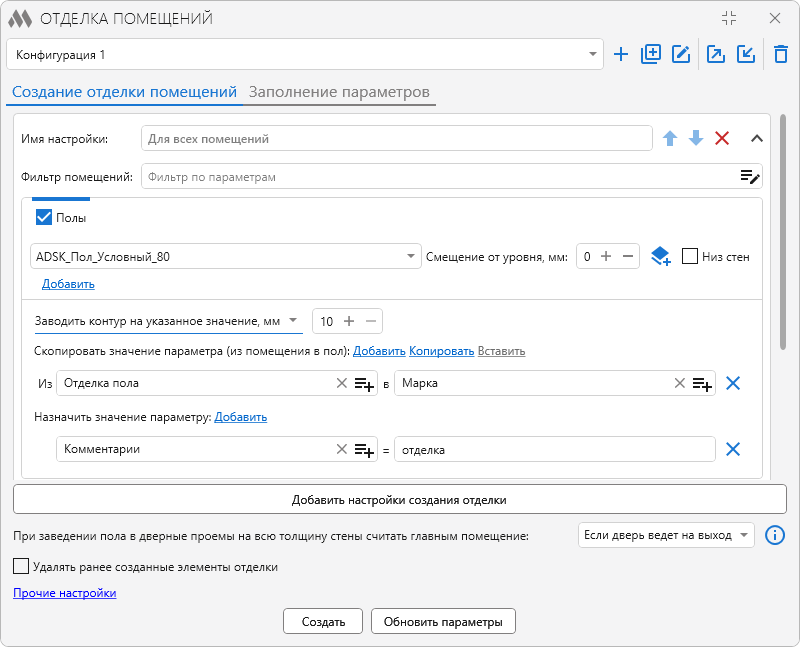

Параметры элементов отделки теперь можно заполнять заданными значениями. В разделе «Назначить значение параметру» достаточно указать параметр и значение, которое требуется записать. Например, так можно заполнить параметр «Комментарии» текстом «Типовая отделка».
Кроме того, правила копирования значений из помещений теперь можно копировать и вставлять между блоками настроек. Это сокращает повторную настройку, когда одинаковые правила переноса данных используются в нескольких вариантах отделки.
При переносе значений из помещений добавлена поддержка ключевых параметров: элементу отделки назначается ключ с тем же именем из его ключевой спецификации.

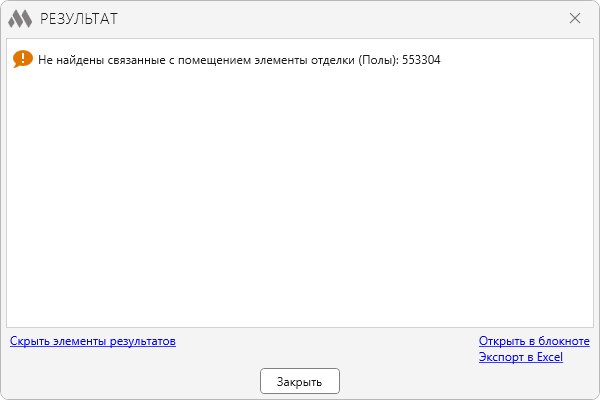

Мы дополнили и результаты заполнения параметров: теперь в них отображаются помещения, для которых не найдены связанные элементы отделки. Так проще заметить пропущенные помещения и проверить наличие связи с отделкой.

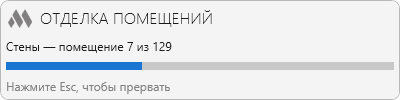

При создании и обновлении отделки появилось окно прогресса. Оно позволяет следить за ходом выполнения, а при необходимости операцию можно прервать клавишей Esc.
Помимо новых возможностей, в версии 4.0 исправлены ошибки:
- составные стены из связанных файлов в некоторых случаях не учитывались в качестве основы для отделочных стен;
- контуры полов и потолков некорректно разбивались на отдельные отрезки вдоль одной стены;
- в некоторых случаях неправильно формировались дверные проёмы;
- некорректно выбирались одноимённые типоразмеры из разных семейств;
Делитесь своими предложениями по развитию плагина в нашем чате поддержки!
Приятной вам работы с ModPlus!
