Revit. Raumausstattung. Neue Oberfläche, flexible Einstellungen der Ausstattung und Füllen der Parameter

Wir stellen Ihnen die Aktualisierung des Plugins Raumausstattung vor — die Version 4.0!

In dieser Version haben wir die Oberfläche für die Einstellung der Abschlusswände überarbeitet, die Möglichkeiten der Platzierung der Ausstattung erweitert und neue Werkzeuge für die Arbeit mit Parametern hinzugefügt. Im Folgenden berichten wir ausführlicher, was sich geändert hat.

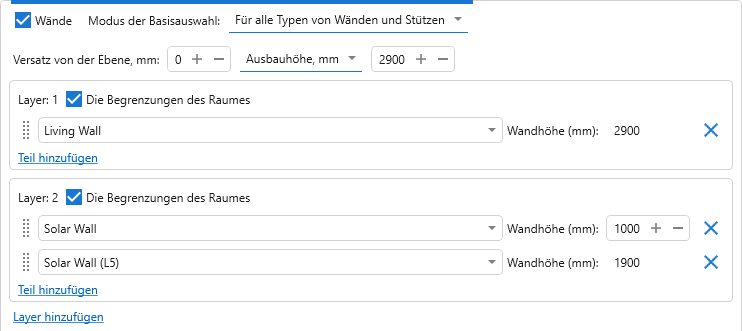

Wir haben die Oberfläche für die Einstellung der Abschlusswände aktualisiert und damit die Arbeit mit den Schichten und den Teilen der Ausstattung über die Höhe anschaulicher gemacht. Außerdem ist es jetzt möglich, die Höhe der Ausstattung direkt — von ihrer Unterkante aus — festzulegen. Das ist zum Beispiel praktisch, wenn die Bekleidung in Räumen mit unterschiedlichen Oberkanten dieselbe Höhe haben soll.

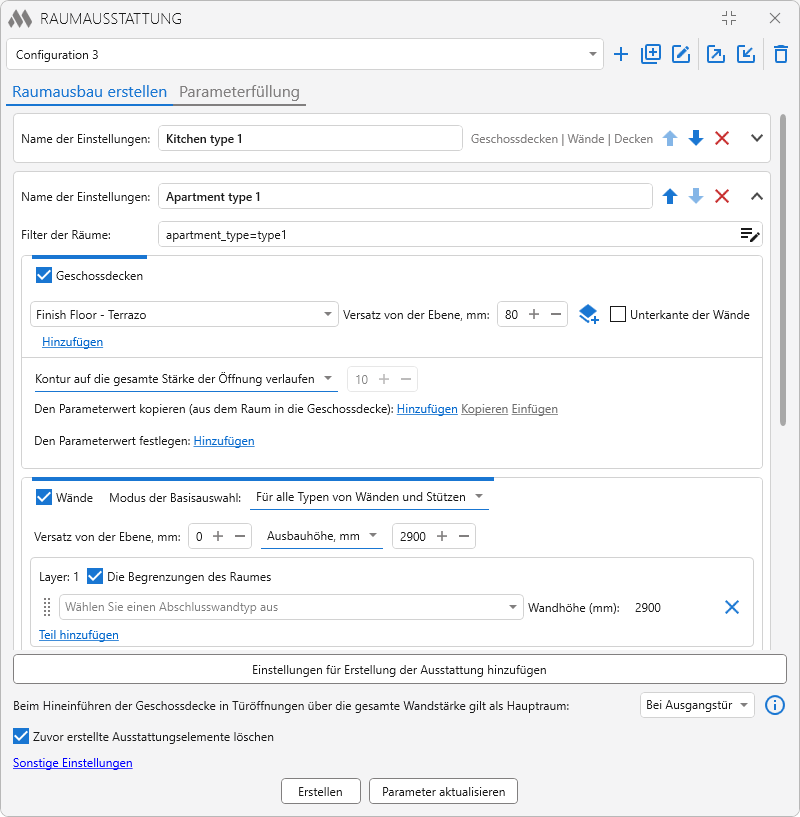

Den Blöcken der Einstellungen zur Erstellung der Ausstattung können jetzt Namen gegeben werden, und sie lassen sich einklappen. So können Sie die Blöcke zum Beispiel nach der Nutzung der Räume oder nach der Ausstattungsvariante benennen, um die benötigten Einstellungen in einer großen Konfiguration schneller zu finden.

Außerdem lässt sich die Reihenfolge der Boden- und Deckentypen jetzt per Ziehen ändern.

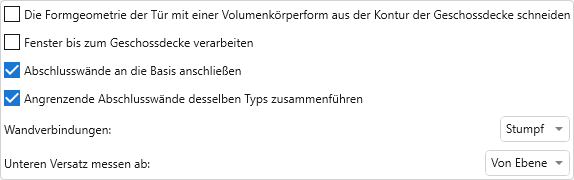

In den zusätzlichen Einstellungen ist die Option „Angrenzende Abschlusswände desselben Typs zusammenführen“ erschienen. Wenn Sie sie deaktivieren, werden benachbarte Abschnitte der Ausstattung als separate Wände erstellt, ohne zu einem Element zusammengeführt zu werden. So können Sie je nach den Anforderungen an das Modell die passende Art der Erstellung wählen.

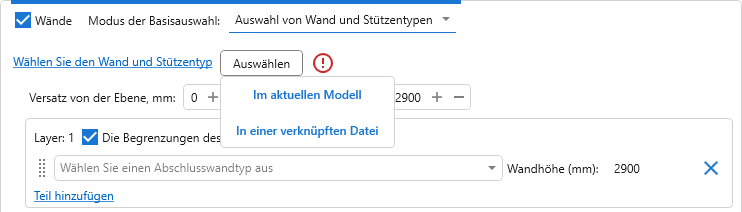

Die Basis für die Abschlusswände kann jetzt unmittelbar in verknüpften Dateien gewählt werden. Im Modus der Auswahl der Wand- und Stützentypen steht für die Schaltfläche „Auswählen“ die Variante „In einer verknüpften Datei“ zur Verfügung. Damit lassen sich die benötigten Wände und Stützen in einem verknüpften Modell angeben.

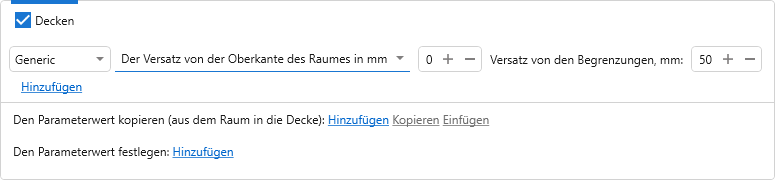

Für Decken wurden zwei neue Einstellungen hinzugefügt. Die erste erlaubt es, den Versatz von der Oberkante des Raumes festzulegen — zum Beispiel, wenn die Lage der Decke relativ zur Oberkante des Raumes bestimmt werden soll.

Die zweite — „Versatz von den Begrenzungen“ — erlaubt es, den Umriss der Decke in den Raum hinein zu verschieben und so einen Spalt zwischen Decke und Wänden zu lassen.

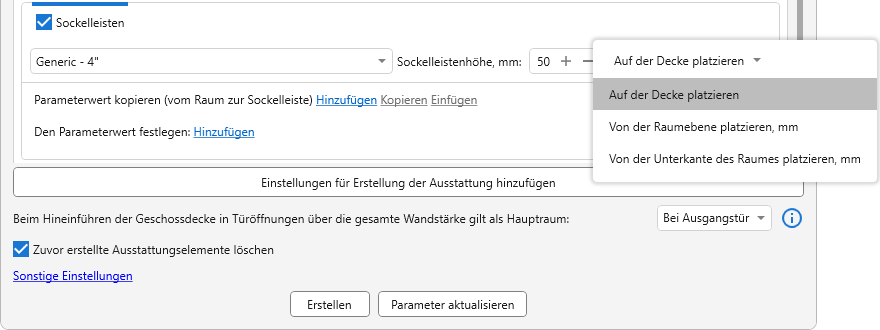

Für Sockelleisten ist die Wahl des Platzierungsorts erschienen:

• auf der Decke;
• von der Raumebene mit einem festgelegten Versatz;
• von der Unterkante des Raumes mit einem festgelegten Versatz.

Jetzt lässt sich die Lage der Sockelleiste unter Berücksichtigung der angewendeten Art der Modellierung von Böden und Räumen einstellen.

Außerdem haben wir die Zuordnung vorhandener Ausstattung zu den Räumen verbessert. Wenn sich unter den ausgewählten Elementen Wände mit einer Höhe von 80 bis 200 mm befinden, schlägt das Plugin vor anzugeben, ob diese als Sockelleisten betrachtet werden sollen. Das hilft, solche Elemente bei der weiteren Arbeit mit der Ausstattung richtig zu berücksichtigen.

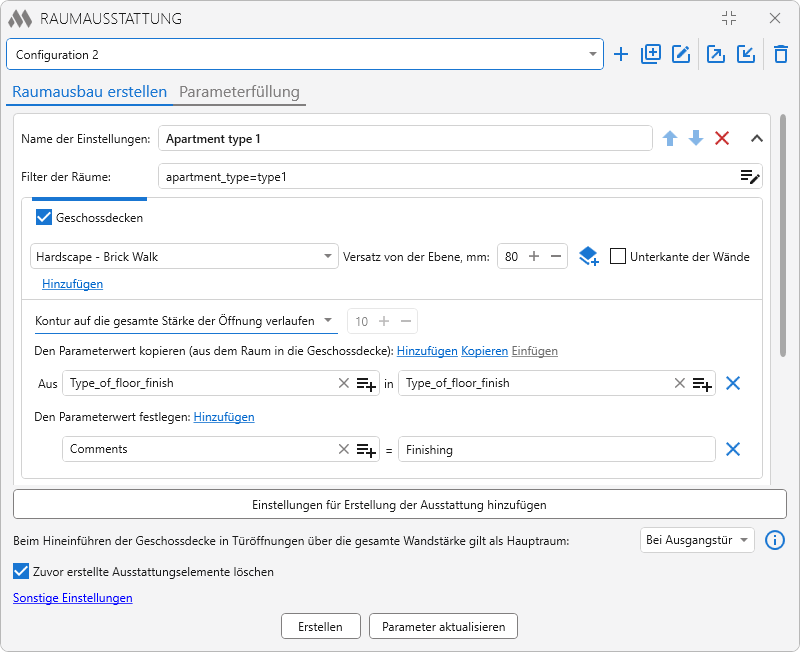

Die Parameter der Ausstattungselemente können jetzt mit festgelegten Werten gefüllt werden. Im Abschnitt „Den Parameterwert festlegen“ genügt es, den Parameter und den Wert anzugeben, der geschrieben werden soll. So lässt sich zum Beispiel der Parameter „Kommentare“ mit dem Text „Standardausbau“ füllen.

Außerdem können die Regeln zum Kopieren der Werte aus den Räumen jetzt zwischen den Einstellungsblöcken kopiert und eingefügt werden. Das verringert den erneuten Einstellungsaufwand, wenn dieselben Regeln zur Datenübertragung in mehreren Ausstattungsvarianten verwendet werden.

Bei der Übertragung der Werte aus den Räumen wurde die Unterstützung von Schlüsselparametern ergänzt: dem Ausstattungselement wird der Schlüssel mit demselben Namen aus seiner Schlüsselbauteilliste zugewiesen.

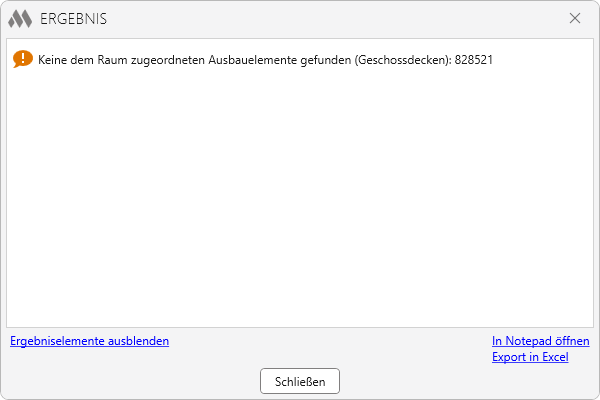

Wir haben auch die Ergebnisse des Füllens der Parameter erweitert: jetzt werden darin die Räume angezeigt, für die keine zugeordneten Ausstattungselemente gefunden wurden. So fallen übersehene Räume leichter auf und das Vorhandensein einer Zuordnung zur Ausstattung lässt sich prüfen.

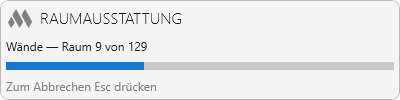

Beim Erstellen und Aktualisieren der Ausstattung ist ein Fortschrittsfenster erschienen. Es erlaubt, den Verlauf der Ausführung zu verfolgen; bei Bedarf kann der Vorgang mit der Esc-Taste abgebrochen werden.

Neben den neuen Möglichkeiten wurden in der Version 4.0 Fehler behoben:

• mehrschichtige Wände aus verknüpften Dateien wurden in einigen Fällen nicht als Basis für Abschlusswände berücksichtigt;
• die Umrisse von Böden und Decken wurden entlang einer Wand fehlerhaft in einzelne Abschnitte unterteilt;
• in einigen Fällen wurden Türöffnungen falsch gebildet;
• gleichnamige Typen aus verschiedenen Familien wurden falsch ausgewählt;

Teilen Sie Ihre Vorschläge zur Weiterentwicklung des Plugins in unserem Support-Chat!

Viel Freude bei der Arbeit mit ModPlus!
