Análisis, agrupamiento y refuerzo de vigas según condiciones especificadas
Icono
Descripción
El complemento permite procesar tanto vigas seleccionadas individualmente como todas las vigas del plano o del documento. El refuerzo transversal puede componerse utilizando diferentes variantes de formas de barras de refuerzo. El complemento puede funcionar incluso en una plantilla vacía.
Uso

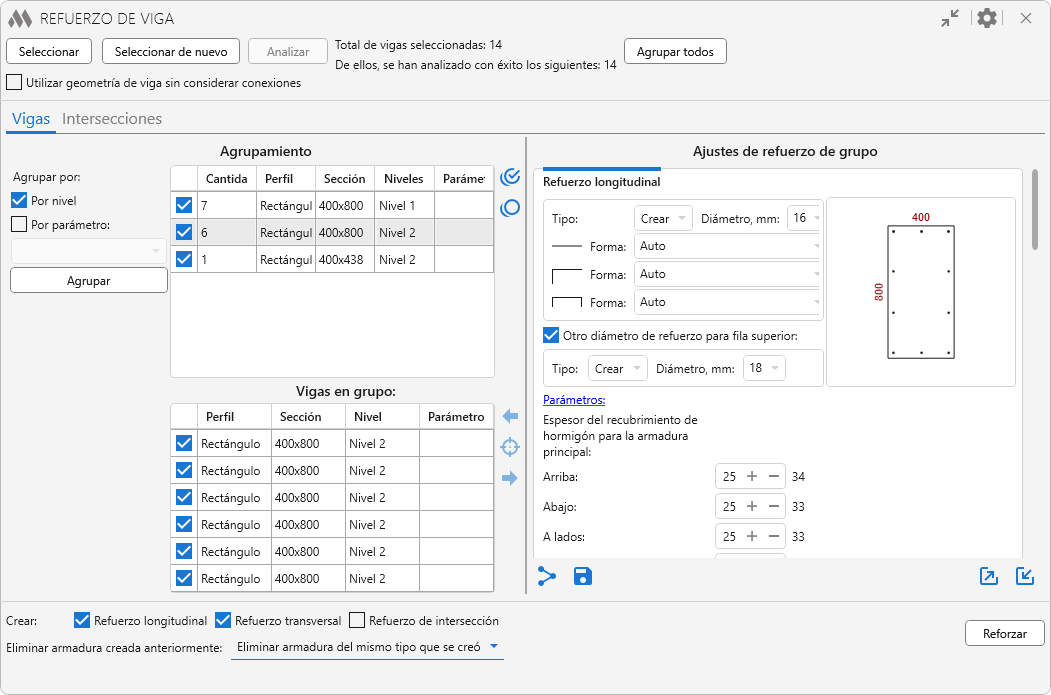

La ventana principal del complemento está dividida en tres zonas: selección y análisis, ajustes de refuerzo y ajustes finales y ejecución del proceso de refuerzo. En la parte inferior de la ventana se encuentra el botón para iniciar el proceso de refuerzo.
En el encabezado de la ventana están disponibles las siguientes opciones:
.png)
– contrae el contenido de la ventana
.png)

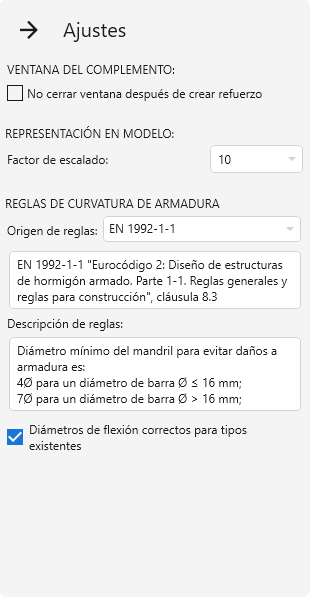

– ajustes generales del complemento:
Factor de escala – opción para seleccionar la escala del comando Mostrar en el modelo la viga seleccionada en la lista (descrito más adelante).
En el grupo Reglas de curvatura de armadura se selecciona la fuente de reglas para el doblado de armaduras: SP 63.13330.2018 o EN 1992-1-1. A continuación se proporciona la descripción de las reglas de las normas seleccionadas.
Si la opción Diámetros de flexión correctos para tipos existentes está activada y durante el trabajo se encuentran tipos adecuados de barras de refuerzo, sus diámetros de doblado se comprobarán y se corregirán de acuerdo con las normas seleccionadas. Al crear nuevos tipos de barras, cuando no se encuentren tipos adecuados, la comprobación y la asignación de los diámetros se realizan siempre.
El trabajo con el complemento comienza con la selección de las vigas que deben reforzarse. Para ello es necesario pulsar el botón Seleccionar y elegir una de las opciones en la ventana desplegable: Seleccionar vigas, Seleccionar todas vigas en vista actual o Seleccionar todas vigas del proyecto.
En el filtrado de selección solo se incluyen vigas de sección rectangular que tengan perfil. Además, la propiedad de la familia de vigas «Material para comportamiento del modelo» debe tener el valor «Hormigón» o «Hormigón armado prefabricado». El número de vigas seleccionadas se muestra en la parte superior de la ventana del complemento.
El botón Seleccionar de nuevo permite seleccionar las vigas que fueron procesadas en el plano actual durante el uso anterior del complemento. El botón Agrupar todos permite realizar la agrupación de vigas e intersecciones según los ajustes actuales de agrupación.
A continuación, es necesario iniciar el análisis de los datos geométricos y paramétricos de las vigas seleccionadas mediante el botón Analizar. El número de vigas analizadas correctamente se muestra en la parte superior de la ventana del complemento.

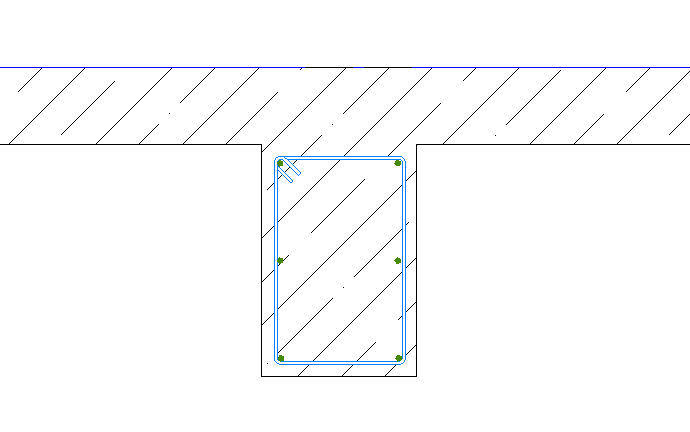

La opción Utilizar geometría de viga sin considerar conexiones permite, en caso de unión transversal de vigas con otras estructuras (por ejemplo, con losas), considerar durante el refuerzo únicamente la geometría de las vigas. Al activar o desactivar esta opción es necesario volver a ejecutar el análisis y la posterior agrupación de los elementos. Ejemplo de refuerzo con la opción desactivada:

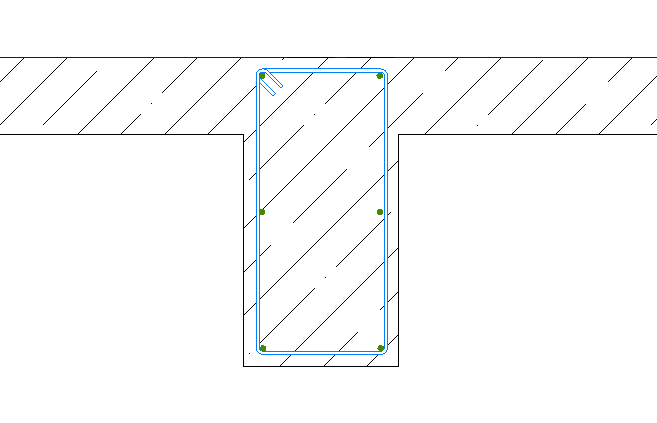

con la opción activada:
La zona central de la ventana del complemento incluye dos pestañas para definir los ajustes de refuerzo para las vigas y sus intersecciones:
Refuerzo de vigas
Refuerzo de intersecciones
En cada pestaña, en la parte izquierda de la ventana del complemento se encuentran tablas con los elementos analizados y agrupados correctamente, y en la parte derecha se muestran los ajustes de refuerzo correspondientes.
En la parte inferior derecha de cada pestaña están disponibles los siguientes botones:
.png)
– permite copiar los ajustes de refuerzo de la pestaña actual a los grupos marcados.
– permite guardar los ajustes actuales de refuerzo como ajustes predeterminados.
– permite exportar los ajustes actuales de refuerzo a un archivo XML o guardarlos en el repositorio de ajustes de refuerzo.
Para guardar los ajustes en un archivo XML basta con pulsar el botón Guardar en archivo; el nombre de los ajustes podrá introducirse en la ventana del explorador que se abrirá.

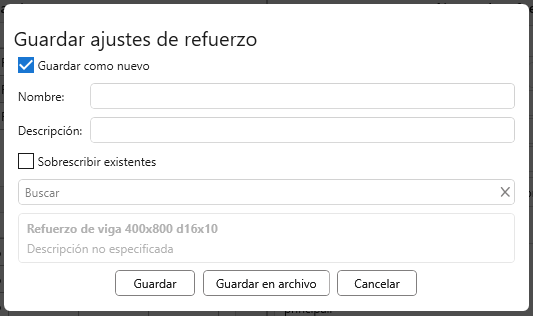

Para guardar los ajustes actuales en el repositorio es necesario elegir una de las dos opciones de guardado:
- Guardar como nuevo – para guardar los ajustes es necesario especificar el Nombre y la Descripción (opcional) para los ajustes de la pestaña actual.
- Sobrescribir existentes – los ajustes actuales se guardarán con el nombre de unos ajustes previamente guardados seleccionados de la lista.
Después, para guardar los ajustes en el repositorio, se debe pulsar Guardar.

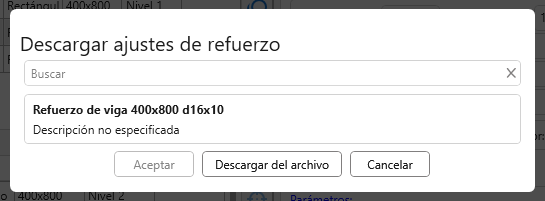

– permite cargar ajustes de refuerzo desde un archivo XML previamente exportado o desde el repositorio de ajustes de refuerzo.
Para cargar ajustes desde un archivo XML es necesario pulsar el botón Descargar del archivo. Para cargar ajustes desde el repositorio es necesario seleccionar en la lista los ajustes requeridos y pulsar Aceptar.
En la línea Crear se puede indicar qué tipo de refuerzo se creará para las posiciones marcadas: Refuerzo longitudinal, Refuerzo transversal, Refuerzo de intersección.
Eliminar armadura creada anteriormente – esta opción permite eliminar el refuerzo creado por el complemento (armadura del mismo tipo que se va a crear o toda la armadura creada previamente) en caso de que se haya especificado su recreación.
Reforzar – inicia la creación del refuerzo de las categorías marcadas para vigas e intersecciones.
REFUERZO DE VIGAS
Todas las vigas se agrupan obligatoriamente por el tamaño de la sección transversal. Adicionalmente, los elementos pueden agruparse Por nivel y/o Por parámetro, seleccionado en la lista desplegable, mediante el botón Agrupar situado en la parte izquierda de la ventana del complemento.

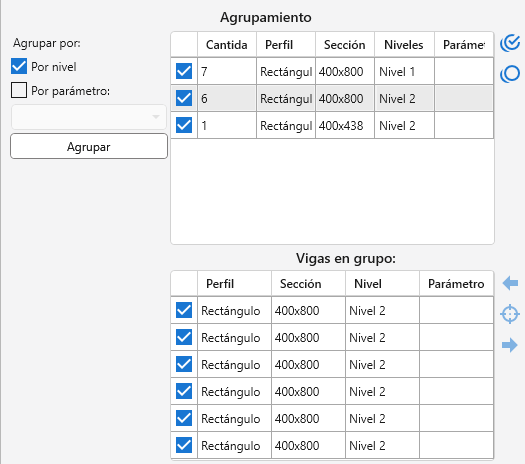

En la zona de agrupación se encuentran dos tablas. La superior se rellena con los grupos de vigas. Para cada grupo aparece marcada por defecto una casilla que indica que para dicho grupo de vigas se debe crear refuerzo. A la derecha de la lista se encuentran los botones que permiten seleccionar todos los grupos
y cancelar la selección de todos los grupos
.
La lista inferior se rellena con las vigas del grupo seleccionado en la tabla superior. Para cada viga aparece marcada por defecto una casilla que indica que para dicha viga se debe crear refuerzo. Mediante los botones situados a la derecha de la lista se puede mostrar en el modelo la viga seleccionada en la lista
, así como mostrar en el modelo la viga anterior
y la siguiente
de la lista.
Los ajustes se definen para un grupo individual de vigas seleccionado en la lista de grupos en la parte izquierda de la ventana del complemento. En la parte derecha de cada grupo de ajustes se encuentra un campo de vista previa de la sección de la viga según los ajustes actuales.

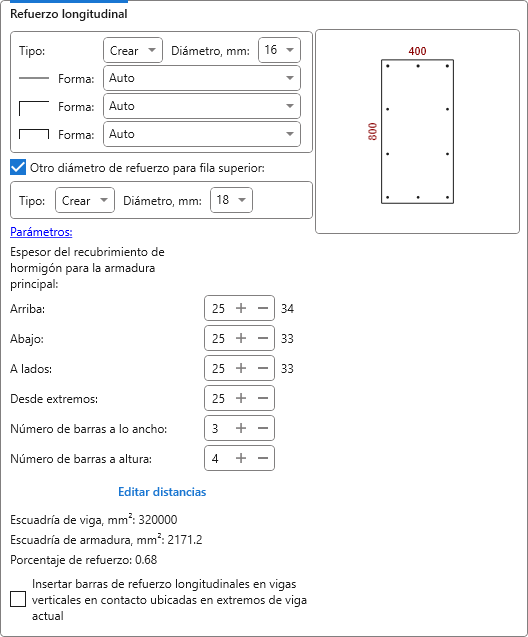

Refuerzo longitudinal
En este grupo se definen los ajustes del refuerzo longitudinal: tipo de barra de refuerzo, espesor del recubrimiento de armadura para la armadura principal y número de barras en altura y en anchura.
En todos los grupos de ajustes de refuerzo se puede indicar la forma de las barras de refuerzo para los tipos correspondientes de barras.
Para la fila superior del refuerzo longitudinal se puede especificar un tipo y diámetro de armadura diferentes activando la opción correspondiente.

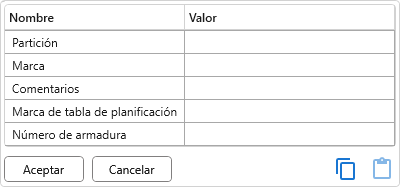

Para establecer valores de parámetros de texto para el refuerzo que se va a crear, se dispone del botón Parámetros. Al hacer clic se abre un cuadro de diálogo. La lista de parámetros se rellena teniendo en cuenta el documento actual:
Si en el documento actual las barras de refuerzo contienen parámetros clave, en la parte inferior del cuadro de diálogo aparecerá una sección correspondiente en la que se podrán seleccionar los valores de dichos parámetros clave en una lista desplegable.

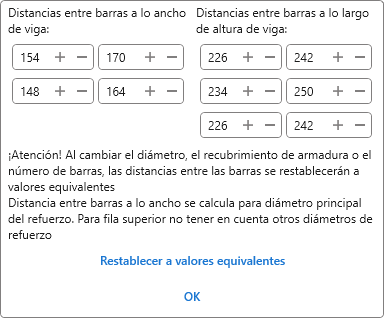

Al pasar el cursor sobre el campo de vista previa se muestran las distancias entre las caras de las barras. Al pulsar el botón Editar distancias se abre un cuadro de diálogo en el que se puede indicar la distancia necesaria tanto entre las caras de las barras (pilar izquierda) como entre los ejes de las barras (pilar derecha) para cada dirección:
Al cambiar los valores del diámetro, del recubrimiento de armadura o del número de barras, las distancias entre las barras se restablecerán a valores equivalentes.
En la ventana del complemento se calcula automáticamente el área de la sección transversal de la viga, el área de la sección transversal del refuerzo, el porcentaje de refuerzo, así como la posición de la armadura principal respecto al borde de la viga según el centro de la barra.

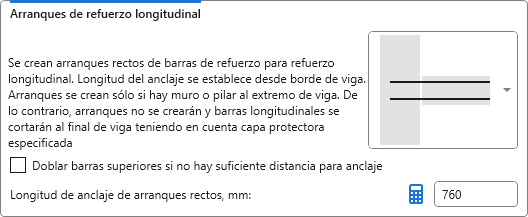

Arranques de refuerzo longitudinal
En este grupo de ajustes se puede seleccionar en la lista desplegable si se crearán arranques del refuerzo longitudinal.
Los arranques del refuerzo longitudinal solo se crean cuando existe un muro o una pilar en el extremo de la viga; de lo contrario, los arranques no se crearán y las barras longitudinales se cortarán en el extremo de la viga teniendo en cuenta el recubrimiento de armadura indicado previamente.

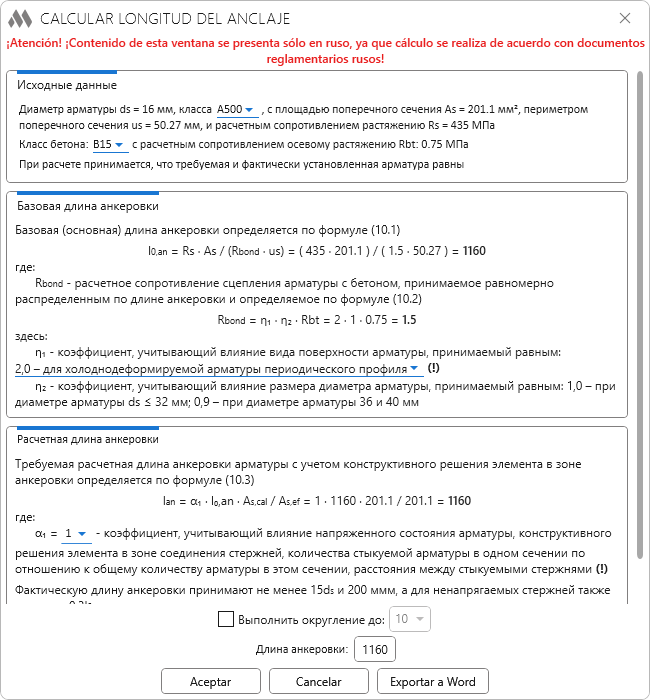

Longitud de anclaje de arranques rectos se puede calcular pulsando
; se abrirá una ventana con el cálculo de la longitud de anclaje según SP 63.13330.2018:
En caso de que no haya suficiente espacio para el anclaje, se puede activar la opción que permite doblar las barras superiores.

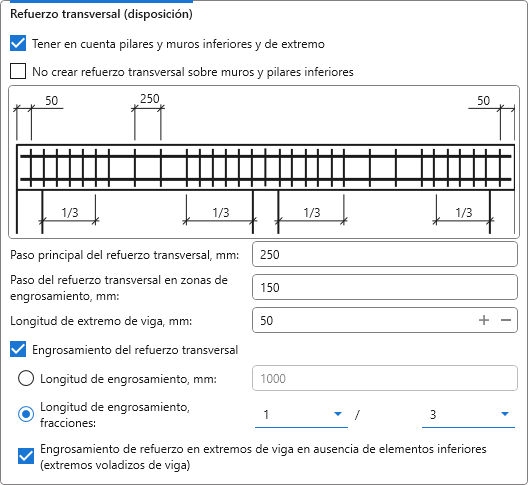

Refuerzo transversal (disposición)
Para el refuerzo transversal de las vigas, el esquema de disposición y las formas del refuerzo transversal se configuran en grupos independientes.
En los ajustes del esquema de disposición se debe definir el paso principal del refuerzo transversal y el paso en las zonas de refuerzo concentrado, así como el desplazamiento desde el inicio del tramo. Dependiendo de los ajustes establecidos, el inicio del tramo de refuerzo transversal puede ser el extremo de la viga o la cara de la pilar o muro inferior.
Si la opción Engrosamiento del refuerzo transversal está activada, en los extremos de la viga se crean zonas de concentración. Su longitud – Longitud de engrosamiento – puede definirse como un valor absoluto (en mm) o como una fracción de la longitud del vano de la viga.
Si la opción Tener en cuenta pilares y muros inferiores y de extremo está activada, la concentración del refuerzo transversal se crea solo en los puntos de apoyo de las vigas sobre muros o pilares, y su distancia se define desde las caras de pilares y muros. En este caso estarán disponibles las siguientes opciones:
- No crear refuerzo transversal sobre muros y pilares inferiores
- opción que permite añadir una concentración de refuerzo transversal en los extremos de la viga si no existen elementos inferiores (extremos en voladizo de la viga).

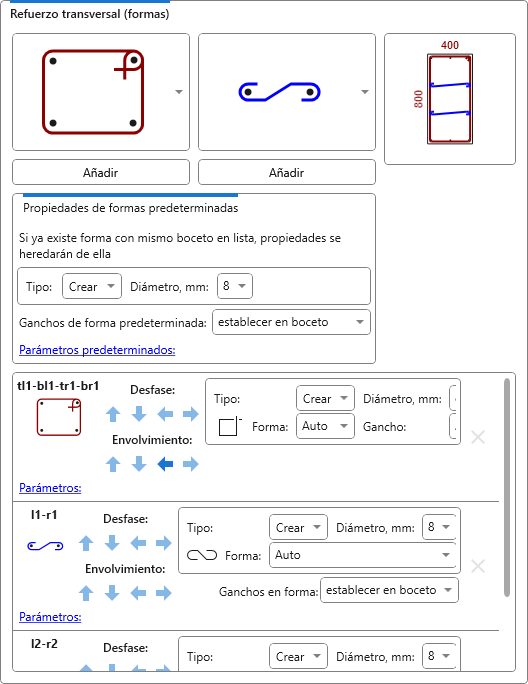

Refuerzo transversal (formas)
La composición del refuerzo transversal se realiza utilizando una lista determinada de formas. La lista de formas cambia según el número de barras del refuerzo longitudinal. Para algunas formas es posible cambiar el tipo de gancho: utilizar el gancho de Revit o crear el gancho como parte del boceto.
En el grupo de ajustes se presentan dos listas desplegables de formas: para la composición por altura y por anchura. Debajo de las listas se puede especificar el tipo de ganchos, parámetros, diámetro y tipo de barra de refuerzo que se aplicarán por defecto a las formas añadidas de refuerzo transversal. Después de seleccionar una forma en la lista, se debe pulsar el botón Añadir.
Las formas añadidas de refuerzo transversal aparecen en el campo de vista previa de la sección de la viga y en la lista de formas añadidas.
Para cada una de las formas añadidas en la lista se puede indicar la forma, cambiar los parámetros, el diámetro y el tipo de barra de refuerzo, así como el tipo de gancho si es posible. Las formas de refuerzo transversal se pueden desplazar, modificar el recubrimiento de las barras y también eliminar mediante los botones correspondientes situados junto a cada posición de la lista.

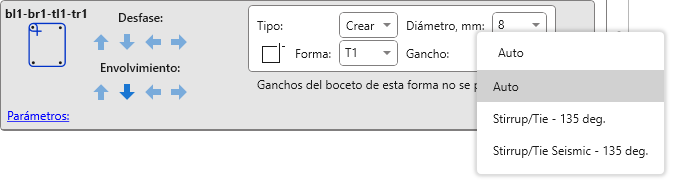

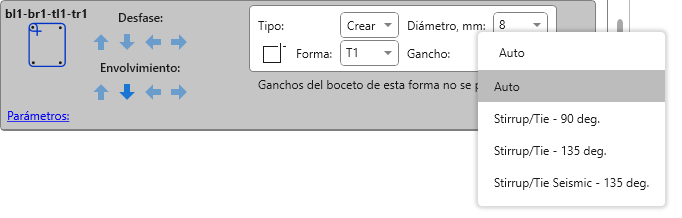

Para las formas que tienen ganchos se puede seleccionar adicionalmente el tipo de doblado de la armadura en la lista desplegable Gancho. La lista de tipos de doblado disponibles dependerá de los ajustes de los Parámetros generales de refuerzo del documento actual.

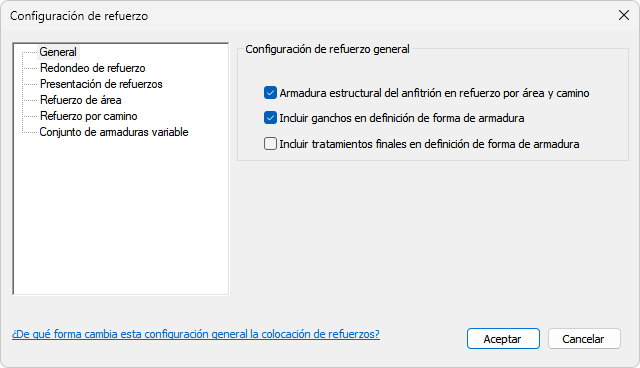

La opción "Incluir ganchos en definición de forma de armadura" solo se puede modificar antes de crear la primera barra de refuerzo en el documento actual.
Si la opción "Incluir ganchos en definición de forma de armadura" está activada, en la lista de doblados aparecerán únicamente los tipos de doblado cuyo ángulo sea adecuado para la forma seleccionada:
Si la opción anterior está desactivada, en la lista de doblados aparecerán todos los tipos de doblado disponibles para la forma seleccionada:
REFUERZO DE INTERSECCIONES
Las intersecciones de vigas pueden agruparse por Tipo de intersección, Nivel y Por parámetro, seleccionado en la lista desplegable, mediante el botón Agrupar situado en la parte izquierda de la ventana del complemento.

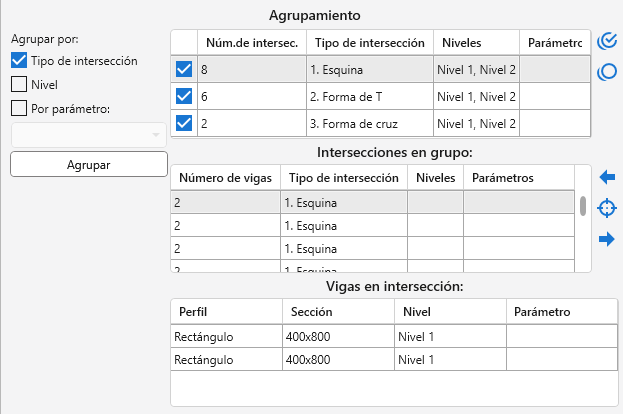

En la zona de agrupación se encuentran tres tablas. La superior se rellena con los grupos de intersecciones de vigas. Para cada grupo aparece marcada por defecto una casilla que indica que para este grupo de intersecciones se debe crear refuerzo.
En la lista intermedia se muestran las intersecciones individuales de vigas del grupo seleccionado en la tabla superior.
Los botones situados a la derecha de las tablas superior e intermedia funcionan de forma análoga a los botones de la pestaña Vigas.
En la tabla inferior se muestran las vigas que forman parte de la intersección seleccionada en la tabla intermedia.
Los ajustes se definen para un grupo individual de intersecciones de vigas seleccionado en la lista de grupos en la parte izquierda de la ventana del complemento.

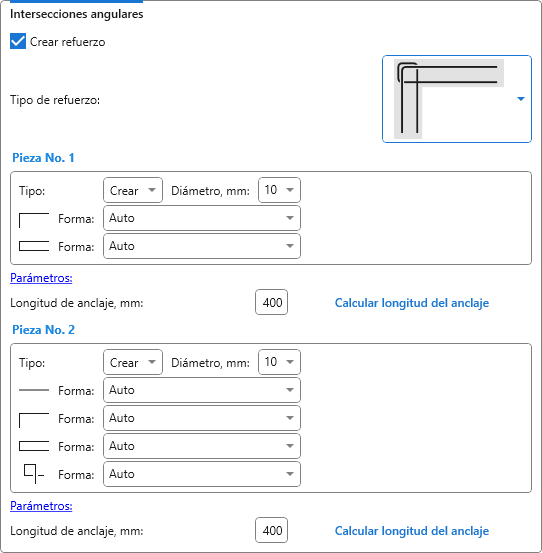

Ajustes para intersecciones angulares:

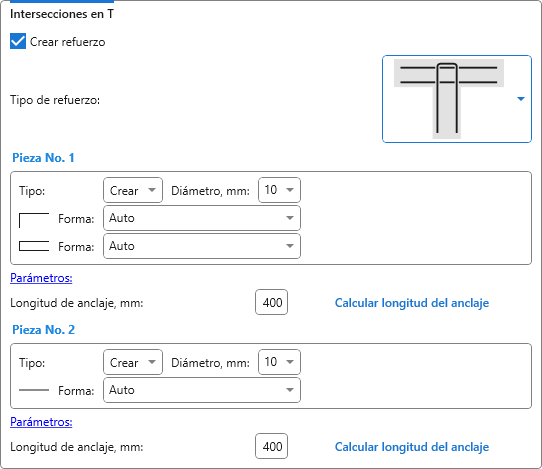

Ajustes para intersecciones en T:

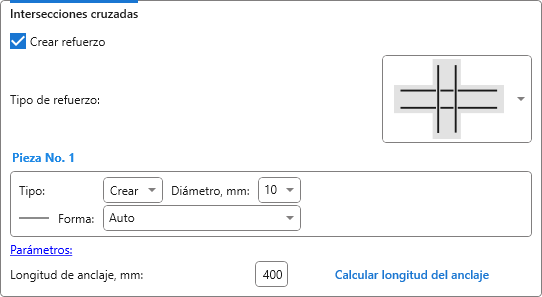

Ajustes para intersecciones cruzadas:
El Tipo de refuerzo necesario se selecciona en la lista desplegable. Dependiendo del tipo de refuerzo seleccionado, para uno o dos elementos se deben definir los parámetros, el tipo, el diámetro y la forma de la barra de refuerzo, así como calcular la Longitud de anclaje. Al pasar el cursor sobre los ajustes del Pieza No. 1 o del Pieza No. 2, la barra correspondiente se resalta en el esquema del Tipo de refuerzo.
