Армирование балок

7622

Армирование балок

Внимание! Плагин покупается для указанной версии продукта Autodesk!

Для использования приобретенной лицензии воспользуйтесь Личным кабинетом программного обеспечения ModPlus, установленного на Вашем компьютере
Старая цена: 0.00 RUB
1200.00 RUB

Попробуйте, прежде чем покупать

Цены

Большинство плагинов в программном обеспечении ModPlus являются бесплатными! Но, примерно 30% плагинов – платные. Однако, эти плагины распространяются по принципу «Попробуйте, прежде чем покупать» - что значит, что вы можете пользоваться этими плагинами практически в полном их функциональном объеме и купить их только при желании!
  • Анализ, группировка и армирование балок по заданным условиям

    Значок

    32x32px 16x16px dark 32x32px dark 16x16px

    Описание

    Плагин позволяет обрабатывать как отдельно выбранные балки, так и все балки на виде или в документе. Поперечное армирование можно компоновать, используя различные варианты форм арматурных стержней. Плагин может работать даже на пустом шаблоне


    Связанные новости и статьи


    Использование

    Основное окно плагина разделено на три зоны: выбор и анализ, группировка и настройки армирования для групп. В нижней части окна расположена кнопка запуска процесса армирования.

    1

    В заголовке окна присутствуют опции:

    arrow collapse (gray) – сворачивает содержимое окна

    cog (gray) – открывает окно настройки предпочтительных форм арматурных стержней:

    2

    Выпадающие списки в данном окне заполняются формами из текущего открытого документа.

    cog (gray) – общие настройки плагина:

    3

    Коэффициент масштабирования – опция выбора масштаба для команды Отобразить в модели выбранную в списке балку (описана далее).

    В группе Армирование по умолчанию можно задать настройки армирования, которые будут устанавливаться для балок по умолчанию.

    В группе Правила загиба арматуры выбирается источник правил для загибов арматуры: СП 63.13330.2018 или EN 1992-1-1. Ниже приводится описание правил из выбранных норм.

    Если опция Исправлять диаметры загиба для существующих типов включена и при работе найдены подходящие типы арматурных стержней, их диаметры загиба будут проверены и исправлены согласно выбранных норм. При создании новых типов стержней, в случае когда не найдены подходящие, проверка и установка диаметров проводится всегда.

    ВЫБОР И АНАЛИЗ

    Работа с плагином начинается с выбора балок, подлежащих армированию. Для этого нужно нажать кнопку Выбрать и далее выбрать один из вариантов в выпадающем окне: Выбрать балки, Выбрать все балки на текущем виде или Выбрать все балки в проекте.

    В фильтрацию выбора попадают только балки прямоугольного сечения, имеющие профиль. Также свойство семейства балки “Материал для поведения модели” должно иметь значения “Бетон” или “Сборный железобетон”. Количество выбранных балок отображается в верхней части окна плагина.

    Кнопка Выбрать повторно позволяет выбрать балки, которые обрабатывались на текущем виде при предыдущем использовании плагина.

    Далее требуется запустить анализ геометрических и параметрических данных выбранных балок с помощью кнопки Анализировать. Количество успешно проанализированных балок отображается в верхней части окна плагина.

    Опция Использовать геометрию балок без учета соединений позволяет в случае поперечного соединения балок с другими конструкциями (например, с плитами) учитывать при армировании только геометрию балок. При включении/отключении опции нужно повторно выполнить анализ и последующую группировку элементов. Пример армирования при выключенной опции:

    4

    при включенной опции:

    5

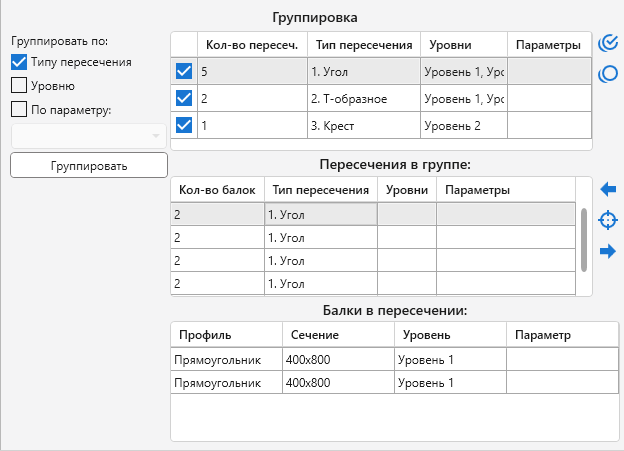

    ГРУППИРОВКА

    6

    Следующим шагом является группировка успешно проанализированных балок по критериям с помощью кнопки Группировать в левой части окна плагина. Все балки обязательно группируются по размеру поперечного сечения. Дополнительно группировать элементы можно По уровню и/или По параметру, выбранному из выпадающего списка.

    В зоне группировки располагаются две таблицы. Верхняя заполняется группами балок. Для каждой группы в списке по умолчанию проставляется галочка, означающая, что для данной группы балок требуется выполнить армирование. Справа от списка располагаются кнопки, позволяющие выбрать в списке все группыcheckbox multiple marked circle outline и отменить выбор всех групп в списке checkbox multiple blank circle outline.

    Нижний список заполняется балками группы, выделенной в верхней таблице. Для каждой балки по умолчанию проставляется галочка, означающая, что для данной балки требуется выполнить армирование. С помощью кнопок, расположенных справа от списка можно отобразить в модели выбранную в списке балку target, а также отобразить в модели предыдущую в спискеarrow left bold и следующую в спискеarrow right bold балки соответственно.

    НАСТРОЙКИ АРМИРОВАНИЯ ДЛЯ ГРУППЫ

    Настройки задаются для отдельной группы балок, выделенной в списке групп в левой части окна плагина. В правой части каждой группы настроек расположено поле предварительного просмотра сечения балки в соответствии с текущими настройками.

    ПРОДОЛЬНОЕ АРМИРОВАНИЕ

    7

    В данной группе задаются настройки продольного армирования: тип арматурного стержня, толщина защитного слоя бетона для рабочей арматуры, количество стержней по высоте и ширине.

    Для установки значений текстовых параметров для создаваемого армирования присутствует кнопка Параметры, при клике на которую открывается диалоговое окно. Список параметров заполняется с учетом текущего документа:

    8

    При наведении курсора мыши на поле предварительного просмотра отображаются расстояния между гранями стержней. При нажатии на кнопку Редактировать расстояния открывается диалоговое окно, в котором можно указать требуемое расстояние как между гранями стержней (левая колонка), так и между осями стержней (правая колонка) для каждого направления:

    9

    При изменении значений диаметра, защитного слоя или количества стержней расстояния между стержнями будут сброшены до равнозначных значений.

    В окне плагина автоматически подсчитывается площадь поперечного сечения балки, площадь поперечного сечения арматуры, процент армирования, а также привязка рабочей арматуры к краю балки по центру арматуры.

    ВЫПУСКИ ПРОДОЛЬНОГО АРМИРОВАНИЯ

    10

    В данной группе настроек можно выбрать в выпадающем списке будут ли создаваться выпуски продольного армирования.

    Выпуски продольного армирования создаются только при наличии стены или колонны в торце балки, иначе выпуски создаваться не будут и продольные стержни будут обрезаны по торцу балки с учетом ранее указанного защитного слоя.

    Длину анкеровки прямых выпусков можно рассчитать, нажавcalculator – откроется окно с расчетом длины анкеровки по СП 63.13330.2018:

    11

    В случае нехватки расстояния для анкеровки можно включить опцию, позволяющую загибать верхние стержни.

    ПОПЕРЕЧНОЕ АРМИРОВАНИЕ (РАСКЛАДКА)

    Для поперечного армирования балок схема раскладки и формы поперечного армирования настраиваются в отдельных группах.

    12

    В настройках схемы раскладки необходимо задать основной шаг поперечного армирования и шаг на участках сгущения, а также отступ от торца балки.

    При включенной опции Сгущение поперечного армирования на концах балки строятся зоны сгущения, их длину – Расстояние сгущения, можно задать как абсолютную величину (в мм), так и в долях от длины пролета балки.

    При включенной опции Учитывать нижележащие и торцевые колонны и стены расстояние сгущения поперечного армирования задается от граней колонн и стен. При этом становится доступной опция, позволяющая добавить сгущение поперечного армирования на концах балки в случае отсутствия нижележащих элементов (консольные концы балки).

    ПОПЕРЕЧНОЕ АРМИРОВАНИЕ (ФОРМЫ)

    13

    Компоновка поперечного армирования выполняется с использованием определенного списка форм. Список форм меняется в зависимости от количества стержней продольного армирования. Для некоторых форм можно менять тип крюка – использовать крюк Revit или создавать крюк как часть эскиза.

    В группе настроек представлено два выпадающих списка форм – для компоновки по высоте и ширине. Под списками можно указать тип крюков, параметры, диаметр и тип арматурного стержня, которые будут устанавливаться по умолчанию для добавляемых форм поперечного армирования. После выбора формы в списке нужно нажать кнопку Добавить.

    Добавленные формы поперечного армирования появляются в поле предварительного просмотра сечения балки и в списке добавленных форм. Для добавленных форм в списке можно поменять параметры, диаметр и тип арматурного стержня, а также тип крюка, если это возможно.

    Формы поперечного армирования можно двигать, менять для них охватываемые стержни, а также удалять с помощью соответствующих кнопок, расположенных справа от списка добавленных форм.

    В нижней части зоны настроек армирования присутствуют следующие кнопки:

    share variant (rotated) – позволяет скопировать настройки армирования текущей группы балок во все отмеченные группы
    content save – позволяет сохранить текущие настройки армирования как настройки армирования по умолчанию
    download – позволяет экспортировать текущие настройки армирования в xml-файл
    upload – позволяет загрузить настройки армирования из ранее экспортированного xml-файла настроек армирования

    Количество и положение продольных стержней, а также схема раскладки поперечного армирования могут быть сохранены, загружены и скопированы в отмеченные балки подходящего сечения, но не могут быть сохранены в настройки армирования по умолчанию.

    Кнопка Выполнить армирование запускает создание армирования в соответствии с выставленными настройками для отмеченных групп балок. В случае повторного задания армирования, ранее созданное плагином армирование удаляется.

  • История изменений за
    Год

    2024 Год

    Revit: Армирование балок 1.18.16.0 (24.01.2024)

    Fix
    Исправлена ошибка, при которой не удавалось поменять источник правил для загиба арматуры.

    2023 Год

    Revit: Армирование балок 1.18.15.0 (10.11.2023)

    Improved
    Использование библиотеки ModPlus.Xaml.Behaviors.Wpf.dll вместо Microsoft.Xaml.Behaviors.dll для решения проблем совместимости с другими плагинами.

    Revit: Армирование балок 1.18.14.0 (21.08.2023)

    Improved
    Улучшен алгоритм определения профиля балки.

    Revit: Армирование балок 1.18.13.0 (17.07.2023)

    Improved
    Из настроек выпусков убрано свойство, задающее защитный слой с торцов арматуры.

    Revit: Армирование балок 1.18.12.0 (17.07.2023)

    Fix
    Исправлена ошибка, при которой не отображались настройки в окне редактирования настроек по умолчанию.

    Revit: Армирование балок 1.18.11.0 (08.07.2023)

    Improved
    Убран шрифт ISOCPEUR из картинок предварительного просмотра раскладки поперечного армирования.

    Revit: Армирование балок 1.18.10.0 (23.05.2023)

    Improved
    Добавлена возможность указывать дробное значение для отступа поперечного армирования от торца балки.
    Fix
    Исправлена ошибка, при которой в некоторых случаях неправильно определялся отступ от торца балки.

    Revit: Армирование балок 1.18.8.0 (09.05.2023)

    New
    Использование ориентации крюков, заложенной в типе арматурного стержня, при создании хомутов с крюками.
    New
    Добавлена возможность свернуть/развернуть содержимое окна.
    Fix
    Исправлена ошибка, при которой в зависимости от направления балки могли не создаваться хомуты.

    2022 Год

    Revit: Армирование балок 1.16.7.0 (16.12.2022)

    Improved
    Заменены иконки.
    Improved
    Добавлены настройки доступа к команде на ленте.
    Fix
    Установка значений по умолчанию для диаметров арматуры в случае, если в файле хранения конфигурации по умолчанию сохранен нулевой диаметр.
    Fix
    Исправлена ошибка при которой обрабатывались балки, не отмеченные в группе.

    Revit: Армирование балок 1.16.3.0 (16.09.2022)

    Fix
    Исправлена ошибка "Метод не найден".

    Revit: Армирование балок 1.16.2.0 (21.08.2022)

    New
    Добавлена возможность заводить стержни продольного армирования в перпендикулярные балки.

    Revit: Армирование балок 1.15.1.0 (29.04.2022)

    Fix
    Исправлена ошибка, возникающая при поиске зависимых элементов, если не удалось получить корректный описывающий прямоугольник балки.

    Revit: Армирование балок 1.15.0.0 (25.04.2022)  Подробнее

    New
    Добавлена возможность сохранять, загружать и копировать настройки армирования с данными о количестве и положении продольной арматуры и со схемой раскладки поперечной арматуры.
    New
    Добавлен возможность устанавливать прямые, С-образные и S-образные формы поперечного сечения по крайним стержням продольного армирования.
    Improved
    Добавлена возможность указывать дробное значение для толщины защитного слоя рабочей арматуры.
    Fix
    Исправлена ошибка поиска связанных элементов из связанных файлов в случае, если экземпляр связи имеет отличные от оригинала координаты вставки.
    Fix
    Исправлена ошибка, при которой могли не исправляться радиусы загиба арматуры в некоторых случаях.
    Fix
    Исправлена ошибка копирования типоразмеров арматуры при копировании настроек армирования между группами.

    Revit: Армирование балок 1.12.25.0 (16.02.2022)

    New
    Моделирование прямоугольных хомут с учетом попадания изгибов на край рабочей арматуры.
    Improved
    В окне настроек добавлено отображение привязки рабочей арматуры по центру.

    Revit: Армирование балок 1.11.24.0 (11.02.2022)

    Improved
    Учет торцевых стен и колонн, которые соприкасаются с балкой, а не располагаются под ней.
    Improved
    Учет поперечных стен и колонн, которые разделяют балку, а не располагаются под ней.
    Improved
    Учет торцевых стен и колон, расположенных ниже уровня верха балки, при определении загиба выпусков.

    Revit: Армирование балок 1.11.21.0 (11.02.2022)

    New
    Учет только поперечных соединений при влюченной опции "Использовать геометрию без учета соединений".

    Revit: Армирование балок 1.10.21.0 (28.01.2022)

    Improved
    Выбор любого типа арматуры для поперечного армирования.

    Revit: Армирование балок 1.10.20.0 (19.01.2022)

    Improved
    Оптимизирован (ускорен) поиск связанных элементов.
    Fix
    Исправлена ошибка, из-за которой не рассчитывался процент армирования при изменении количества стержней.

    Revit: Армирование балок 1.10.18.0 (18.01.2022)

    New
    Учет плит, стен и колонн из связанных файлов при поиске взаимосвязей.

    Revit: Армирование балок 1.9.18.0 (09.01.2022)

    Fix
    Исправлена ошибка в пользовательском элементе управления диаметрами арматуры, при которой в некоторых случаях не менялся модельный диаметр.

    Revit: Армирование балок 1.9.17.0 (07.01.2022)

    Fix
    Использование номинального диаметра арматуры при расчете процента армирования.

    Revit: Армирование балок 1.9.16.0 (06.01.2022)

    Fix
    Исправлена ошибка в пользовательском элементе управления диаметрами арматуры, при которой в некоторых случаях неверно менялся модельный диаметр при изменении номинального диаметра.

    2021 Год

    Revit: Армирование балок 1.9.15.0 (16.11.2021)

    New
    Убрано окно с вариантами выбор плит (заменено на выпадающий список из кнопки "Выбрать").
    Improved
    Игнорирование ошибки, если не получается определить необходимость загиба стержней продольного армирования.
    Fix
    Исправлена локализация в диалоге редактирования параметров.

    Revit: Армирование балок 1.8.13.0 (11.11.2021)

    Improved
    Убрана опция "Поверх окон" из настроек плагина.

    Revit: Армирование балок 1.8.12.0 (07.11.2021)  Подробнее

    New
    Добавлена возможность использовать геометрию балок без учета соединений.
    New
    Добавлена возможность в окне предпочтительных форм арматурных стержней задавать крюки всем формам с крюками. Можно задавать крюки не задавая формы.
    New
    Добавлена возможность задавать отдельно защитный слой бетона для рабочей арматуры сверху, снизу, по бокам и с торцов.
    New
    Добавлена возможность задавать расстояние между центрами стержней рабочей арматуры.
    Improved
    Корректное отображение окон плагина (поверх окна Revit, но не поверх окон других приложений).
    Improved
    Значение минимального расстояния между стержнями уменьшено с 50 до 25 мм.
    Improved
    Добавлена фильтрация выбираемых для обработки семейств по свойству "Материал для поведения модели" (допускаются значения "Бетон" и "Сборный железобетон").
    Improved
    Убрана проверка диаметра рабочей арматуры и сообщение о недостаточном диаметре.
    Improved
    Добавлено игнорирование ошибок, связанных с некорректной геометрией, при поиске связей.
    Fix
    Исправлены ошибки обновления графики изображений в окне плагина при изменении расстояний между стержнями рабочей арматуры.
    Fix
    Исправлена ошибка, при которой бралась неверная длина для прямых стержней поперечного армирования в балках, у которых высота сечения больше ширины.
    Fix
    Исправлена ошибка в расчетах координат при генерации треугольного хомута.

    Revit: Армирование балок 1.4.4.0 (05.09.2021)

    Fix
    Убрано использование статического словаря ресурсов, приводящего в некоторых случаях к ошибкам запуска плагинов.

    Revit: Армирование балок 1.4.3.0 (29.06.2021)

    Fix
    Исправлена ошибка, при которой не загружались настройки параметров из сохраненных xml-файлов с настройками армирования.
    Fix
    Добавлена загрузка значений по умолчанию в случае, если файл хранения стандартных настроек армирования испорчен.

    Revit: Армирование балок 1.4.0.0 (20.06.2021)

    Improved
    Улучшен алгоритм заполнения списков предпочитаемых форм арматурных стержней.
    Improved
    Запрет запуска в семействах.
    Improved
    Удален функционал редактирования армирования отдельных балок в группе.

    Revit: Армирование балок 1.1.0.0 (18.05.2021)

    Fix
    Исправлена ошибка, приводящая к неверному повороту крюков хомутов в зависимости от положения балки в пространстве.
