Icono
Uso
El complemento crea:

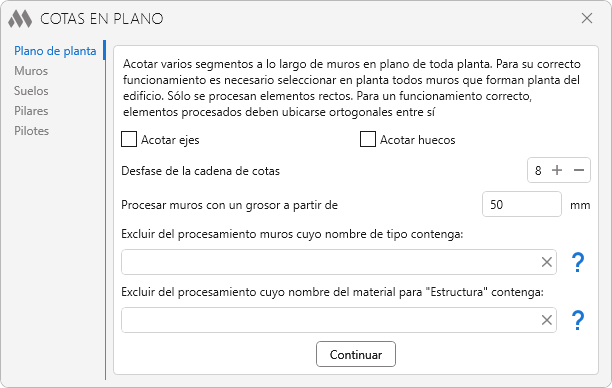

Ventana de diálogo del complemento:
En la parte izquierda de la ventana se encuentran las pestañas correspondientes a las distintas categorías de elementos para las que se pueden crear cotas.
La parte derecha contiene la configuración de la pestaña seleccionada.
En todas las pestañas, la lista desplegable Tipo permite seleccionar el tipo de cota que se utilizará.
Para seleccionar elementos y ejes, utilice los botones Seleccionar del actual y Seleccionar del vinculado, que permiten crear una lista de elementos del documento actual o de un documento vinculado. Junto a cada lista se muestra el número de elementos seleccionados, y el botón
permite limpiar la lista correspondiente.
Después de configurar los parámetros y seleccionar los elementos, pulse el botón Continuar para crear las cotas.

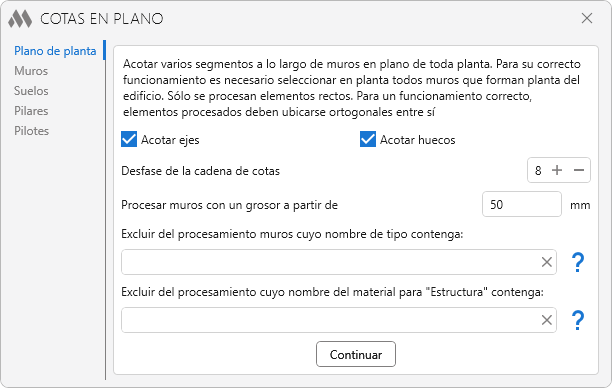

La ventana de configuración contiene los siguientes controles:
- Acotar ejes – al activar esta opción será necesario seleccionar los ejes a los que se asociarán las cadenas de cotas.
- Acotar huecos – al activar esta opción se crearán cotas para los huecos del muro procesado.
- Desfase de la cadena de cotas – define el desfase de la cadena de cotas respecto a la superficie de los muros.
- Procesar muros con un grosor a partir de … mm – establece el valor para filtrar los muros antes del procesamiento. Permite excluir acabados cuando estos se realizan con muros.
Para una configuración más flexible es posible excluir ciertos elementos:
- Excluir del procesamiento muros cuyo nombre de tipo contenga – excluye muros cuyo nombre de tipo contenga el valor introducido en la línea. No distingue mayúsculas/minúsculas. Se pueden indicar varios valores separados por comas.
- Excluir del procesamiento cuyo nombre del material para "Estructura" contenga – excluye muros cuyo nombre del material de la capa "Estructura" contenga el valor introducido en la línea. No distingue mayúsculas/minúsculas. Se pueden indicar varios valores separados por comas.
Con
se puede obtener ayuda para introducir valores en la línea directamente en la ventana del complemento.
Solo se procesan elementos mutuamente perpendiculares que no tengan segmentos en arco en su geometría.

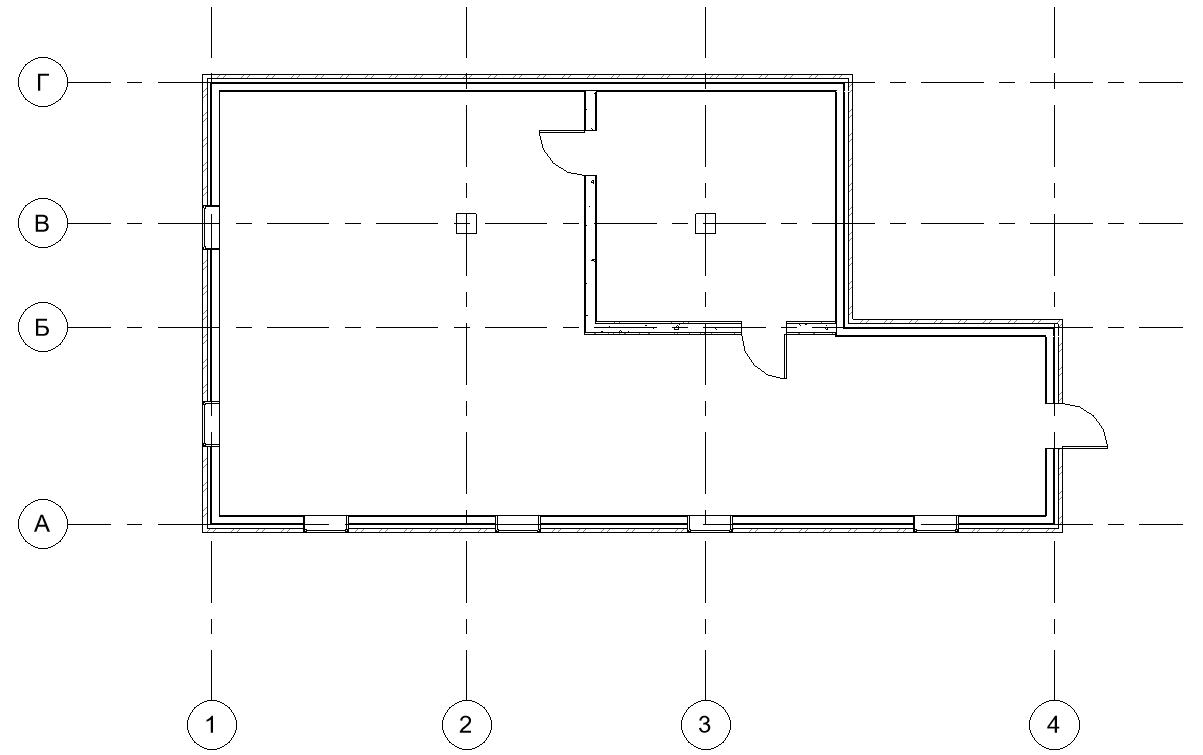

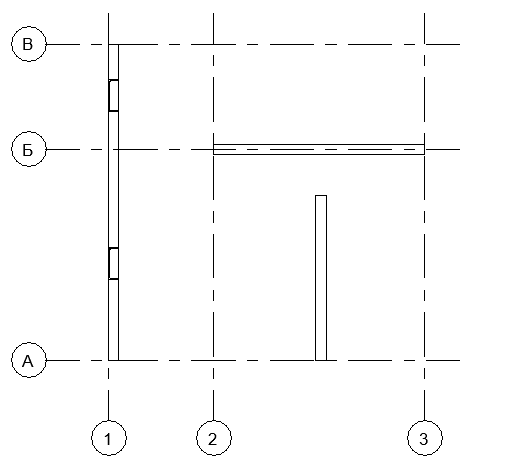

Antes de la acotación con el complemento:

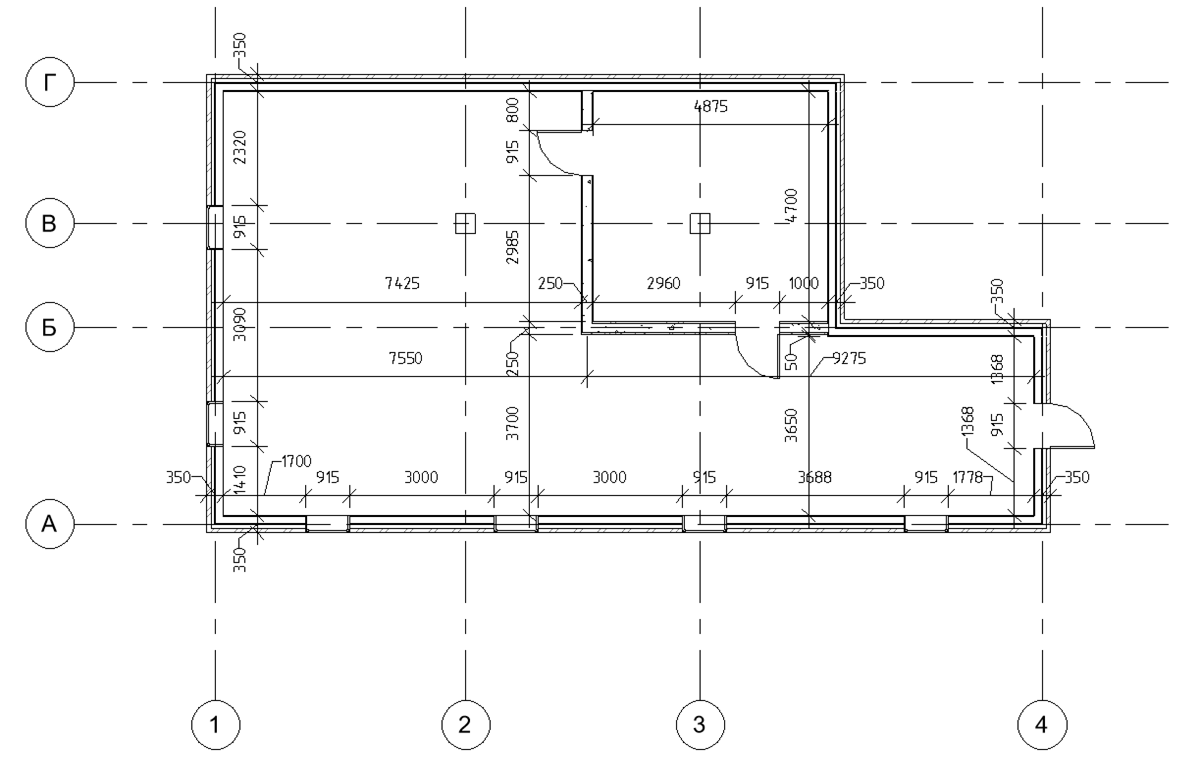

Después de la acotación con el complemento:
El complemento coloca cotas longitudinales y transversales de muros rectilíneos sin tener en cuenta su relación con otros muros.
La ventana de configuración contiene los siguientes controles:
Cota transversal – al activar esta opción, se creará una cota transversal. Hay dos formas de colocarla: en el centro del muro y en el extremo del muro.
Vincular la cota transversal al eje más cercano – al activar esta opción, se creará una cadena de cotas adicional hasta el eje más cercano. Si el eje intersecta el muro, solo se crearán cadenas de cotas entre el muro y el eje.
Si no hay un extremo libre, colocar la cota en el centro – opción disponible para la variante en el extremo del muro. Permite colocar la cota por el eje del muro cuando no es posible colocarla desde el extremo.
Cota longitudinal de muro – al activar esta opción se colocará la cota longitudinal del muro.
Asociar la cota longitudinal del muro al eje más cercano – al activar esta opción se creará una cadena de cotas adicional al eje más cercano. Si el eje atraviesa el muro, solo se colocarán las cadenas de cotas entre el muro y el eje.
Procesar caras intermedias (huecos) – al activar esta opción se crearán cotas para los huecos del muro procesado.
Desfase de la cadena de cotas – define el desfase de la cadena de cotas respecto al borde del objeto.
Posición de cotas horizontales – define la colocación de las cotas horizontales (Abajo/ Arriba).
Posición de cotas verticales – define la colocación de las cotas verticales (Derecha/Izquierda).
Considerar el rango de vista – al activar esta opción, no se procesarán los elementos situados por debajo del plano de corte del rango princip
Si están activadas las opciones de acotación a ejes, es necesario seleccionar los ejes en el documento actual o en un documento vinculado.
Antes de la acotación con el complemento:

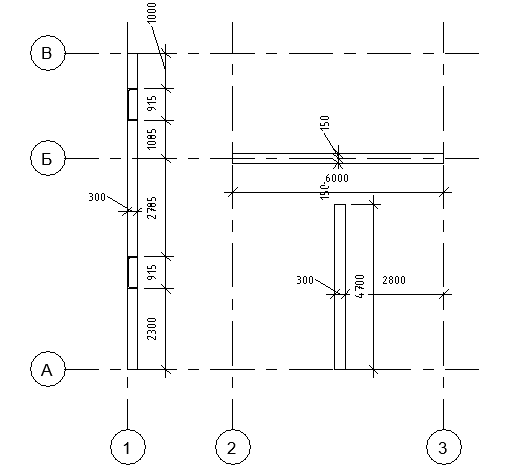

Después de la acotación con el complemento:
El complemento coloca cotas en los bordes exteriores del forjado y en los huecos del mismo.

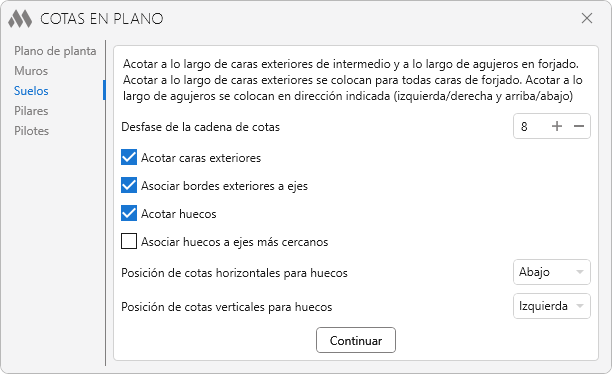

La ventana de configuración contiene los siguientes controles:
Desfase de la cadena de cotas – define el desfase de la cadena de cotas respecto al borde del objeto.
Acotar caras exteriores – al activar esta opción se colocarán cotas en los bordes exteriores del forjado.
Asociar bordes exteriores a ejes – al activar esta opción se creará una cadena de cotas adicional al eje más cercano. Si el eje atraviesa el borde del forjado, solo se colocarán las cadenas de cotas entre el borde y el eje.
Acotar huecos – al activar esta opción se colocarán cotas para los huecos del forjado.
Asociar huecos a ejes más cercanos – al activar esta opción se creará una cadena de cotas adicional al eje más cercano. Si el eje atraviesa el hueco, solo se colocarán las cadenas de cotas entre el hueco y el eje.
Posición de cotas horizontales para huecos – define la colocación de las cotas horizontales para huecos (Abajo/Arriba).
Posición de cotas verticales para huecos – define la colocación de las cotas verticales para huecos (Derecha/Izquierda).
Si están activadas las opciones de acotación a ejes, es necesario seleccionar los ejes en el documento actual o en un documento vinculado.

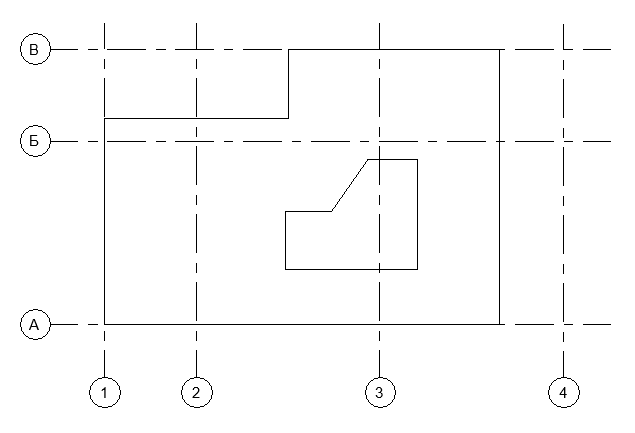

Antes de la acotación con el complemento:

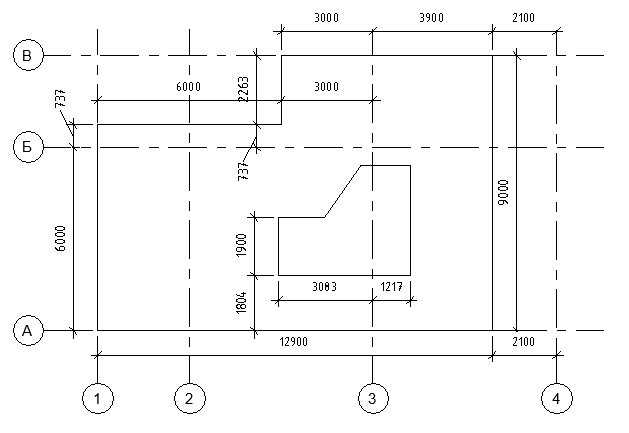

Después de la acotación con el complemento:
pilares
El complemento coloca cotas generales de columnas.

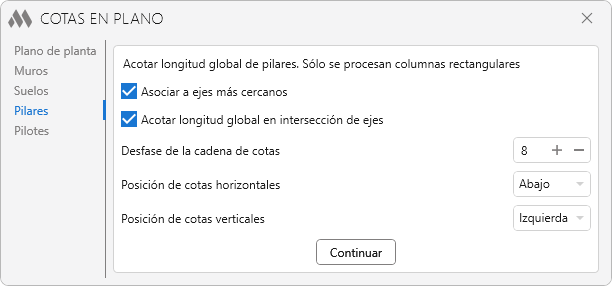

La ventana de configuración contiene los siguientes controles:
Asociar a ejes más cercanos por un lado/por ambos lados en caso de intersección – al activar esta opción, se crearán cotas de las columnas a los ejes por un lado o por ambos lados, según la opción seleccionada. En este caso, es necesario seleccionar los ejes en el documento actual o en un documento vinculado.
Crear cota general al intersecar con ejes – al activar esta opción, además de las asociaciones a ejes, se crearán cotas generales de las columnas.
Desfase de la cadena de cotas – define el desfase de la cadena de cotas respecto al borde del objeto.
Posición de cotas horizontales – define la colocación de las cotas horizontales (Abajo/Arriba).
Posición de cotas verticales – define la colocación de las cotas verticales (Derecha/Izquierda).

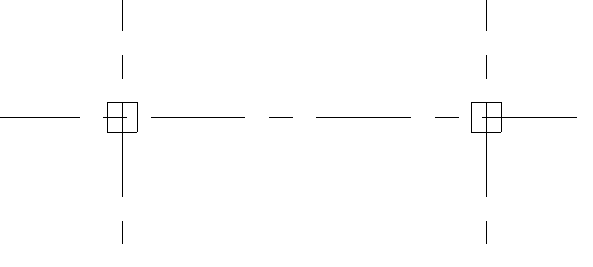

Antes de la acotación con el complemento:

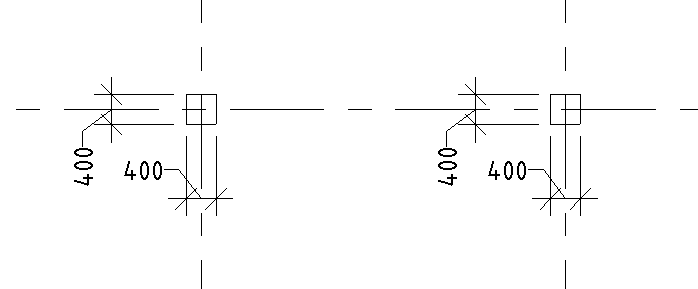

Después de la acotación con el complemento:
Esta parte del complemento coloca cotas posicionales de pilotes en relación con los ejes seleccionados. Esto significa que se colocarán cotas desde el centro del pilote hasta los ejes seleccionados más cercanos. El procesamiento de pilotes se realiza en grupos. Grupo de pilotes – pilotes situados cerca unos de otros.

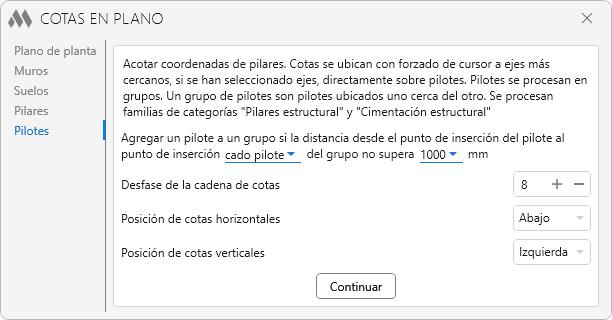

La ventana de configuración contiene los siguientes controles:
Agregar un pilote a un grupo si la distancia desde el punto de inserción del pilote al punto de inserción … del grupo no supera … mm – define la lógica de formación de grupos de pilotes según su posición relativa.
Desfase de la cadena de cotas – define el desfase de la cadena de cotas respecto al borde del objeto.
Posición de cotas horizontales – define la colocación de las cotas horizontales (Abajo, Arriba).
Posición de cotas verticales – define la colocación de las cotas verticales (Derecha/Izquierda).
Solo se procesan familias de pilotes que pertenezcan a las categorías "Pilares estructurales" y "Cimentación estructural".

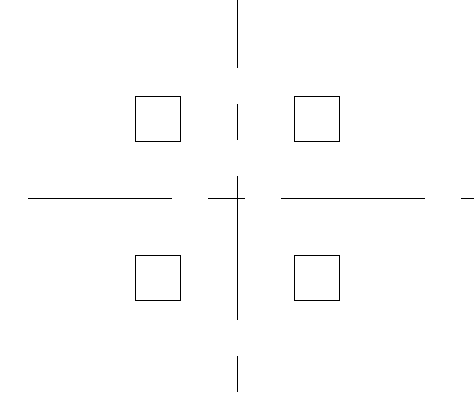

Antes de la acotación con el complemento:

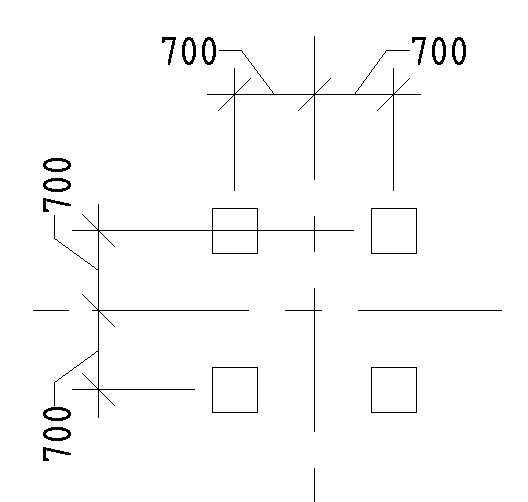

Después de la acotación con el complemento:

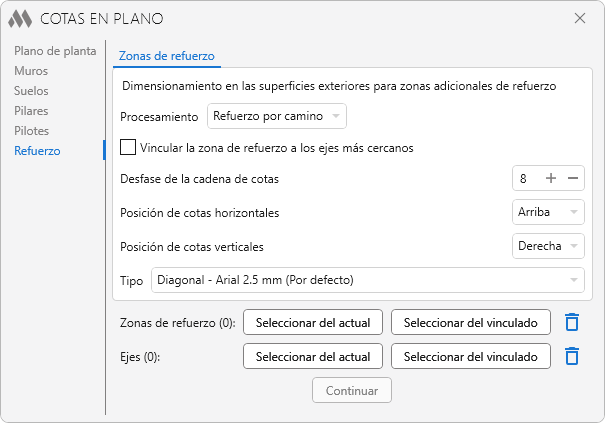

Esta pestaña está destinada a la creación de cotas para elementos de refuerzo.
En la lista desplegable Procesamiento debe seleccionar el tipo de elementos de refuerzo para los que se crearán las cotas. Están disponibles las siguientes opciones:
- Refuerzo por área
- Área de mallazo
- Lámina de mallazo
- Refuerzo por camino.
Después de seleccionar el tipo, configure los parámetros de creación de cotas:
Vincular la zona de refuerzo a los ejes más cercanos – al activar esta opción, se crean cotas adicionales desde los elementos de refuerzo hasta los ejes más cercanos. En este caso, es necesario seleccionar los ejes en el documento actual o en un documento vinculado.
Desfase de la cadena de cotas – establece el desplazamiento de la cadena de cotas respecto al borde del objeto.
Posición de cotas horizontales – determina la ubicación de las cotas horizontales (Abajo, Arriba).
Posición de cotas verticales – determina la ubicación de las cotas verticales (Izquierda, Derecha).
