图标
使用方法
该插件可创建：
插件对话框：
窗口左侧包含多个选项卡，对应可进行标注的不同元素类别。
右侧显示当前选项卡的设置。
在所有选项卡中，都可以通过 类型 下拉列表选择要创建的标注类型。
使用 从当前选择 和 从链接选择 按钮选择元素和轴网，从当前文档或链接文档中生成元素列表。每个列表旁都会显示已选择元素的数量，而
按钮可用于清空对应的列表。
完成参数设置并选择元素后，点击 继续 按钮即可创建标注。

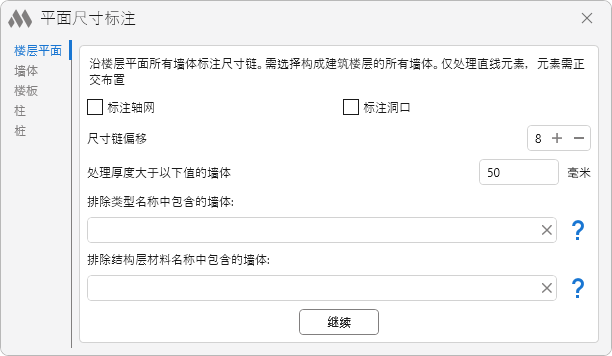

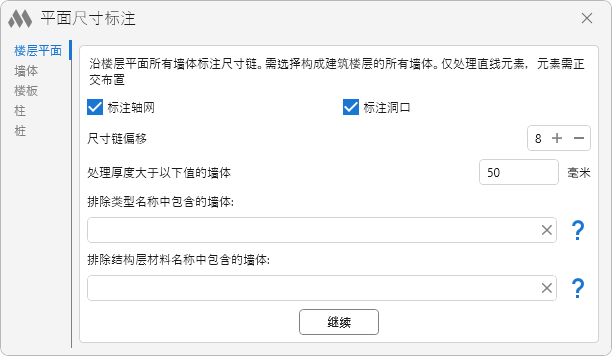

设置窗口包含以下控件：
- 标注轴网 – 启用该选项后，需要选择要绑定尺寸链的轴。
- 标注洞口 – 启用该选项后，会为所处理墙体的洞口创建尺寸。
- 尺寸链偏移 – 定义尺寸链与墙体表面的偏移距离。
- 处理厚度大于以下值的墙体 – 设置处理前的墙体过滤值，可在装饰墙用作墙体时排除装饰层。
为了更灵活地设置，可以排除特定元素：
- 排除类型名称中包含的墙体 – 排除类型名称中包含输入值的墙体。不区分大小写。可用逗号分隔输入多个值。
- 排除结构层材料名称中包含的墙体 – 排除结构层材料名称中包含输入值的墙体。不区分大小写。可用逗号分隔输入多个值。
通过
可以在插件对话框中直接查看输入值的帮助。
仅处理互相垂直且几何中不含弧段的元素。

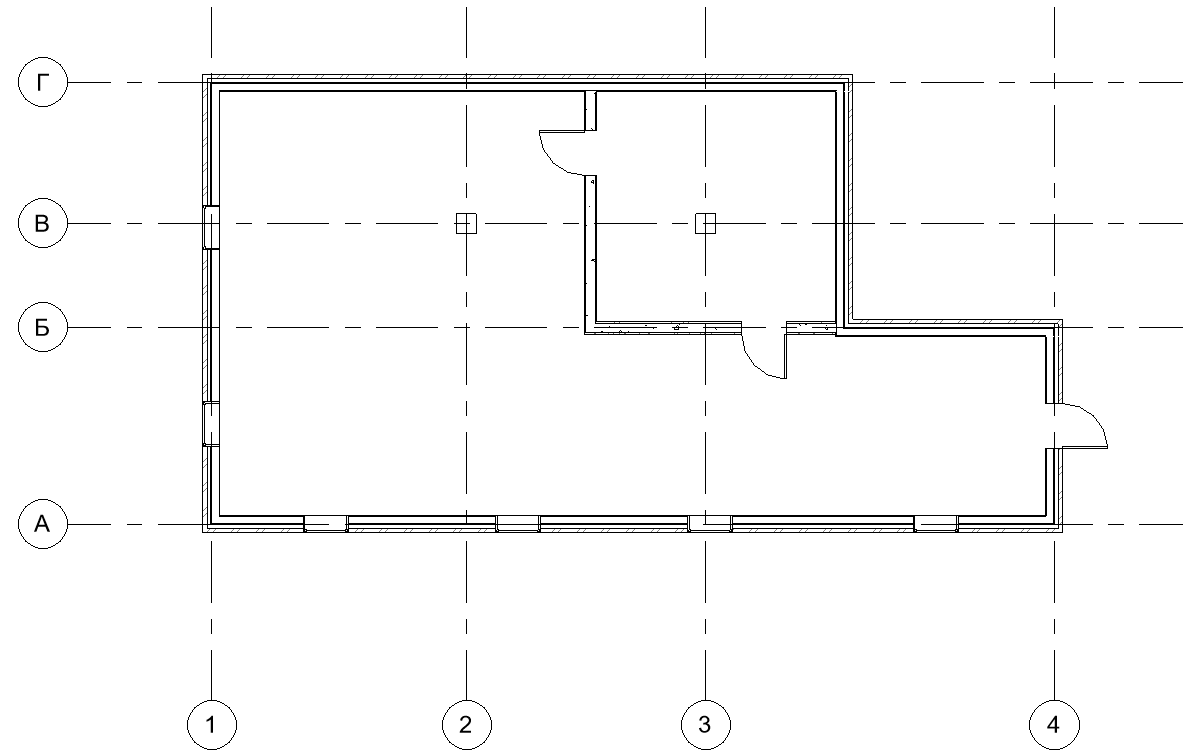

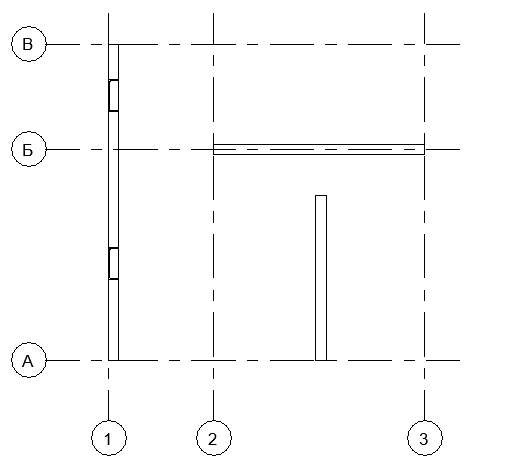

插件标注前：

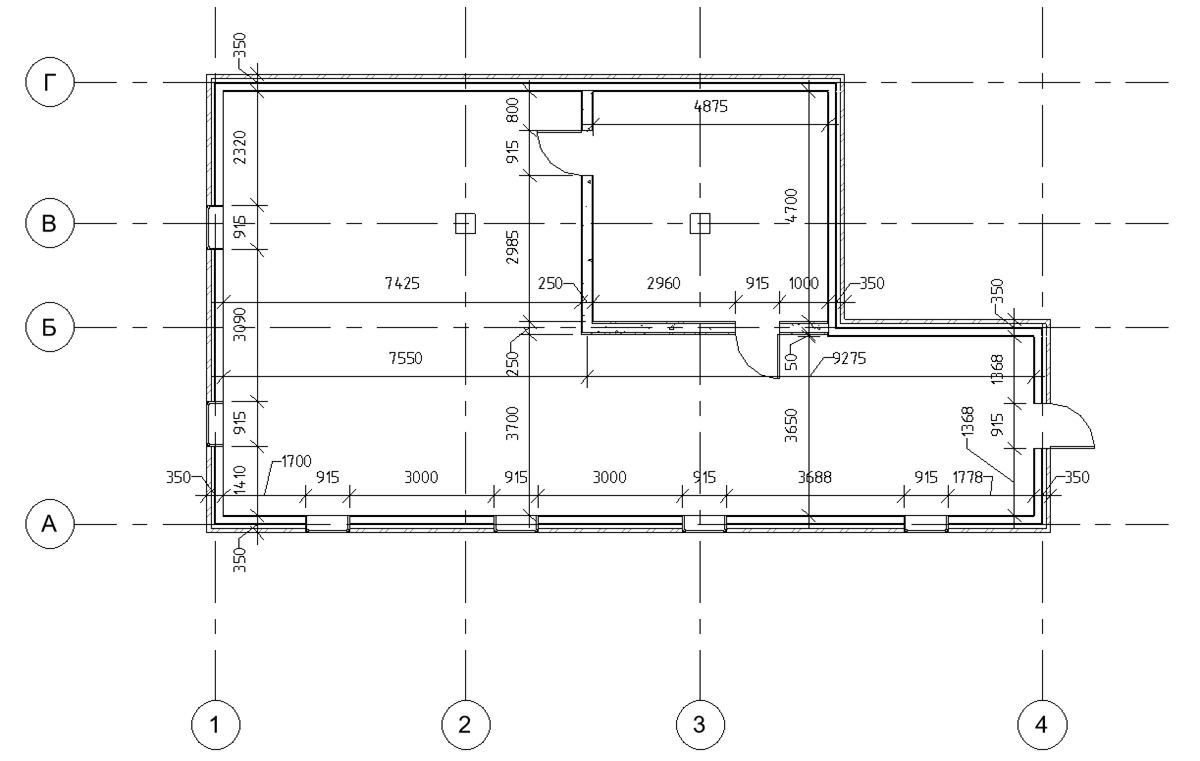

插件标注后：
插件可为直线墙体添加纵向和横向尺寸，不考虑其与其他墙的关系。

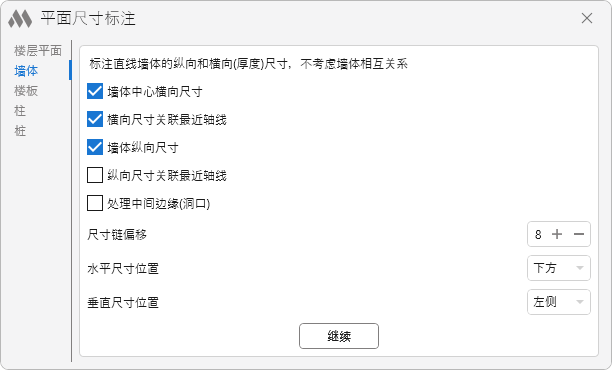

设置窗口包含以下控件：
横向尺寸 – 启用此选项后，将创建横向标注。提供两种标注方式：在墙中心和在墙端部。
将横向标注关联到最近的轴网 – 启用此选项后，将额外创建一条到最近轴网的标注链。如果轴网与墙相交，则仅创建墙与轴网之间的标注链。
没有自由墙端时按中心线标注 – 该选项适用于在墙端部方式。当无法按墙端进行标注时，将改为按墙中心线进行标注。
墙体纵向尺寸 – 启用后会为墙体标注纵向尺寸
纵向尺寸关联最近轴线 – 启用后会在最近的轴处生成额外的尺寸链。如果轴与墙体相交，则只会生成墙与轴之间的尺寸链。
处理中间边缘(洞口) – 启用后会为所处理墙体的洞口创建尺寸。
尺寸链偏移 – 定义尺寸链与对象边缘的偏移。
水平尺寸位置 – 定义水平尺寸的放置位置（下方/ 上方）。
垂直尺寸位置 – 定义垂直尺寸的放置位置（右侧/左侧）。
考虑视图范围 – 启用此选项后，位于主范围剖切平面以下的元素将不会被处理。
如果启用了标注到轴网的选项，则需要在当前文档或链接文档中选择轴网。
插件标注前：

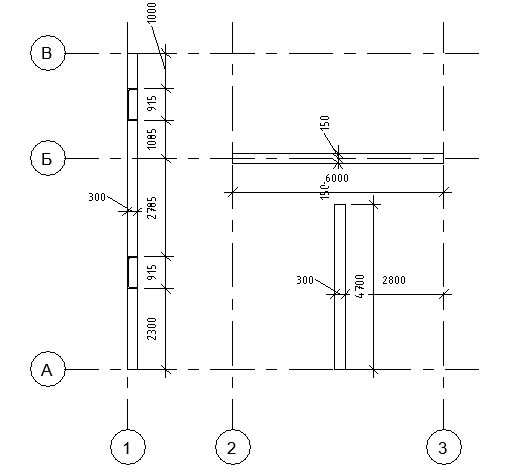

插件标注后：
插件可为楼板外边缘和楼板洞口标注尺寸。

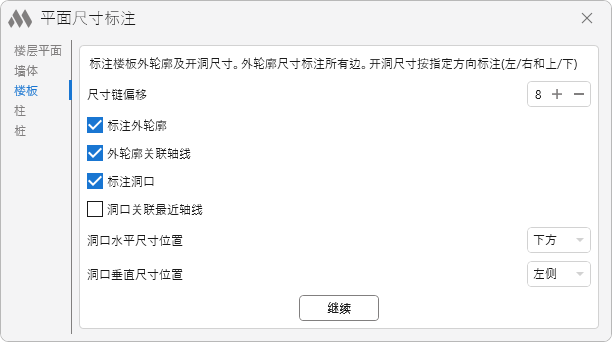

设置窗口包含以下控件：
尺寸链偏移 – 定义尺寸链与对象边缘的偏移。
标注外边缘 – 启用后会为楼板外边缘标注尺寸。
外轮廓关联轴线 – 启用后会在最近的轴处生成额外的尺寸链。如果轴与楼板边缘相交，则只会生成边缘与轴之间的尺寸链。
标注洞口 – 启用后会为所处理楼板的洞口创建尺寸。
洞口关联到最近的轴 – 启用后会在最近的轴处生成额外的尺寸链。如果轴与洞口相交，则只会生成洞口与轴之间的尺寸链。
洞口水平尺寸位置 – 定义洞口水平尺寸的放置位置（下方/ 上方）。
洞口垂直尺寸位置 – 定义洞口垂直尺寸的放置位置（右侧/左侧）。
如果启用了标注到轴网的选项，则需要在当前文档或链接文档中选择轴网。

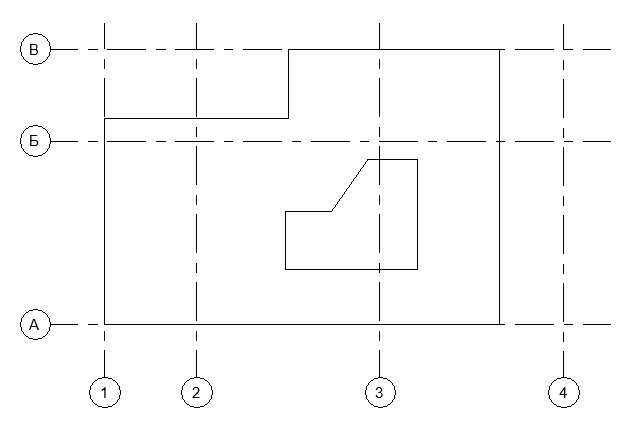

插件标注前：

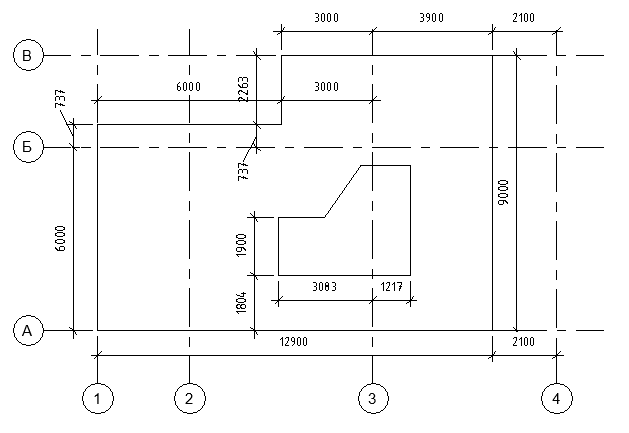

插件标注后：
插件可为柱标注总体尺寸。

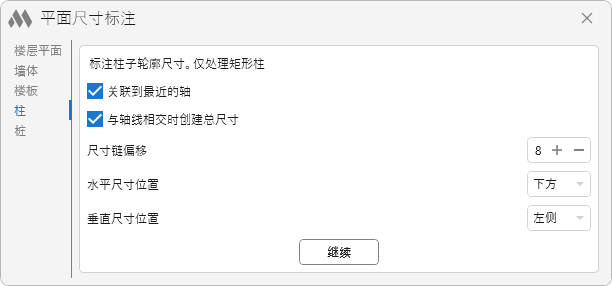

设置窗口包含以下控件：
关联到最近的轴 一方面/两侧 相交时 – 启用此选项后，将根据所选模式，在单侧或双侧为柱创建到轴网的标注。此时需要在当前文档或链接文档中选择轴网。
与轴线相交时创建总尺寸 – 启用后除了轴关联外，还会创建柱的总体尺寸。
尺寸链偏移 – 定义尺寸链与对象边缘的偏移。
水平尺寸位置 – 定义水平尺寸的放置位置（下方/上方）。
垂直尺寸位置 – 定义垂直尺寸的放置位置（右侧/左侧）。

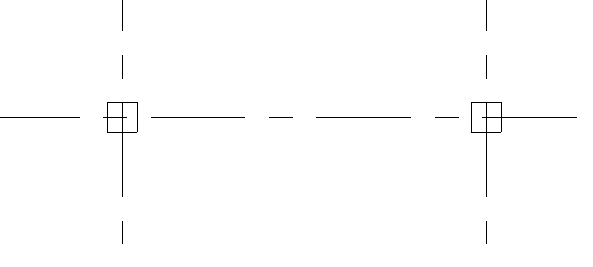

插件标注前：

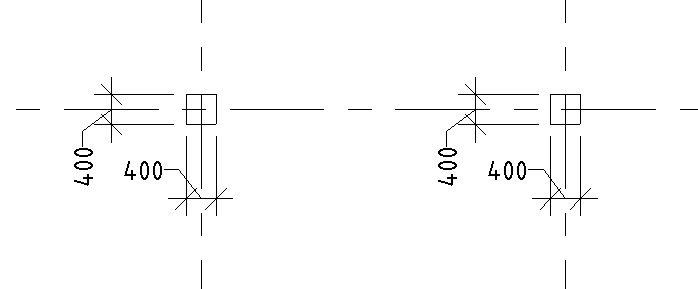

插件标注后：
该插件部分可为桩相对于所选轴的位置标注尺寸，即从桩的中心到最近所选轴的尺寸。桩以组的方式处理。桩组指的是相互靠近的桩。

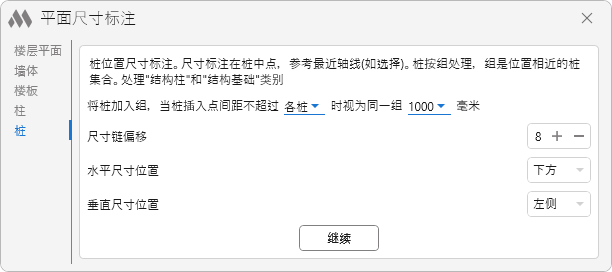

设置窗口包含以下控件：
如果桩的插入点到组内插入点的距离 ≤ … mm，则将桩加入组 – 根据桩之间的位置来定义桩组的逻辑。
尺寸链偏移 – 定义尺寸链与对象边缘的偏移。
水平尺寸位置 – 定义水平尺寸的放置位置（下方、上方）。
垂直尺寸位置 – 定义垂直尺寸的放置位置（右侧/左侧）。
仅处理属于“结构柱”和“结构基础”类别的桩族。

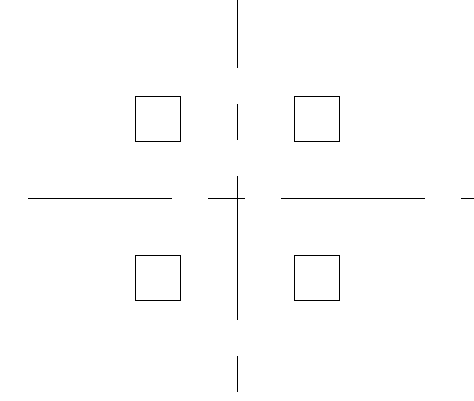

插件标注前：

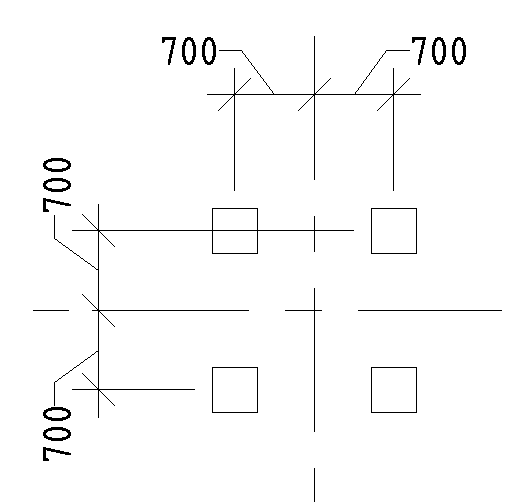

插件标注后：

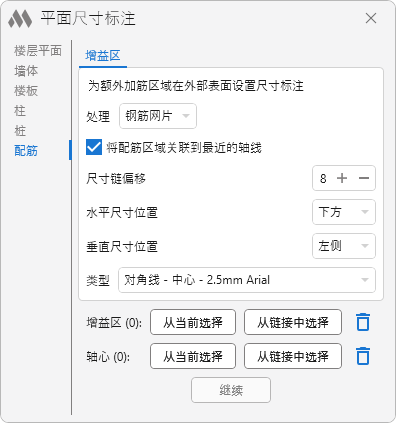

此选项卡用于为钢筋元素创建标注。
在 处理 下拉列表中，选择需要创建标注的钢筋元素类型。可选项包括：
选择类型后，需要配置标注创建参数：
将钢筋区域关联到最近的轴网 – 启用此选项后，将创建钢筋元素到最近轴网的附加标注。此时需要在当前文档或链接文档中选择轴网。
标注链偏移 – 设置标注链与对象边缘之间的偏移距离。
水平标注位置 – 设置水平标注的位置（下方、上方）。
垂直标注位置 – 设置垂直标注的位置（左侧、右侧）。
