Symbol
Verwendung
Das Plugin erstellt:

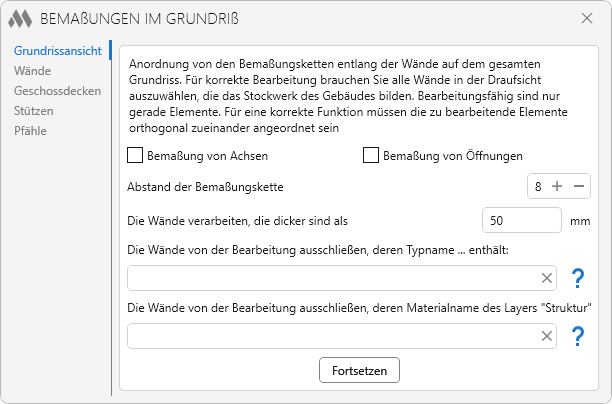

Dialogfenster des Plugins:
Auf der linken Seite des Fensters befinden sich Registerkarten für die verschiedenen Elementkategorien, für die Bemaßungen erstellt werden können.
Die rechte Seite enthält die Einstellungen für die ausgewählte Registerkarte.
Auf allen Registerkarten kann in der Dropdown-Liste Typ der Typ der zu erstellenden Bemaßung ausgewählt werden.
Zur Auswahl von Elementen und Achsen dienen die Schaltflächen Aus Aktuellem auswählen und Aus Verknüpftem auswählen. Damit kann eine Liste von Elementen aus dem aktuellen oder einem verknüpften Dokument erstellt werden. Neben jeder Liste wird die Anzahl der ausgewählten Elemente angezeigt, und mit der Schaltfläche
kann die entsprechende Liste geleert werden.
Nach dem Konfigurieren der Einstellungen und der Auswahl der Elemente klicken Sie auf die Schaltfläche Weiter, um die Bemaßungen zu erstellen.

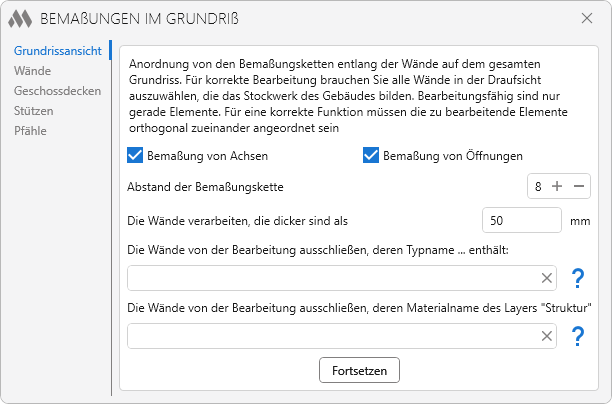

Das Einstellungsfenster enthält folgende Steuerelemente:
- Bemaßung von Achsen – wenn diese Option aktiviert ist, müssen Achsen ausgewählt werden, an denen die Bemaßungsketten ausgerichtet werden.
- Bemaßung von Öffnungen – wenn diese Option aktiviert ist, werden Bemaßungen für Öffnungen der bearbeiteten Wand erstellt.
- Abstand der Bemaßungskette – legt den Abstand der Bemaßungskette von der Wandoberfläche fest.
- Die Wände verarbeiten, die dicker sind als … mm – legt einen Wert zur Filterung der Wände vor der Verarbeitung fest. Ermöglicht es, Verkleidungen auszuschließen, wenn diese als Wände modelliert sind.
Für eine flexiblere Konfiguration können bestimmte Elemente ausgeschlossen werden:
- Die Wände von der Bearbeitung ausschließen, deren Typname ... enthält – schließt Wände aus, die im Typnamen den im Feld eingetragenen Wert enthalten. Die Groß-/Kleinschreibung wird nicht berücksichtigt. Mehrere Werte können durch Komma getrennt angegeben werden.
- Die Wände von der Bearbeitung ausschließen, deren Materialname des Layers "Struktur" enthält – schließt Wände aus, die im Materialnamen der Schicht „Struktur“ den im Feld eingetragenen Wert enthalten. Die Groß-/Kleinschreibung wird nicht berücksichtigt. Mehrere Werte können durch Komma getrennt angegeben werden.
Über
können Sie direkt im Dialogfenster des Plugins eine Hilfe zur Eingabe von Werten im Feld aufrufen.
Es werden nur senkrecht zueinander stehende Elemente ohne Bogensegmente in der Geometrie verarbeitet.

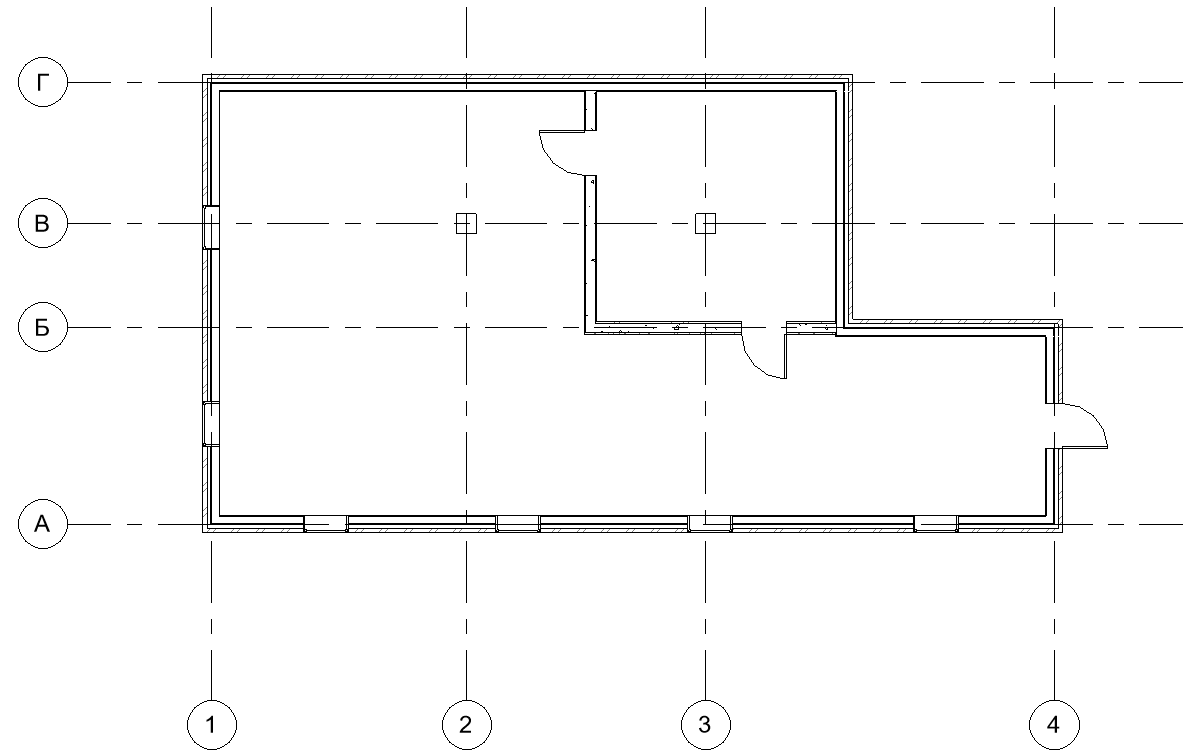

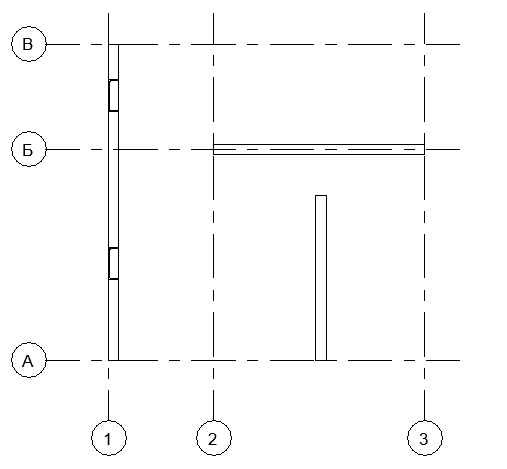

Vor der Bemaßung durch das Plugin:

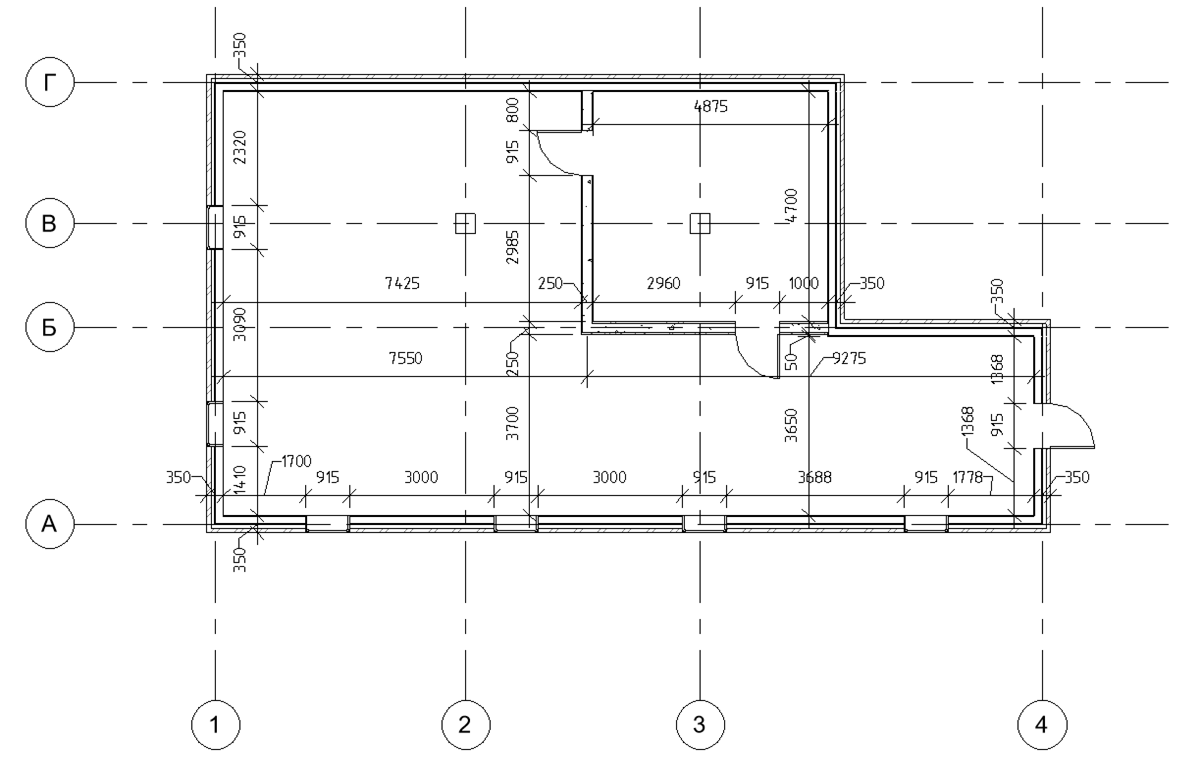

Nach der Bemaßung durch das Plugin:
Das Plugin erstellt Längs- und Quermessungen geradliniger Wände ohne Berücksichtigung ihrer Beziehungen zu anderen Wänden.

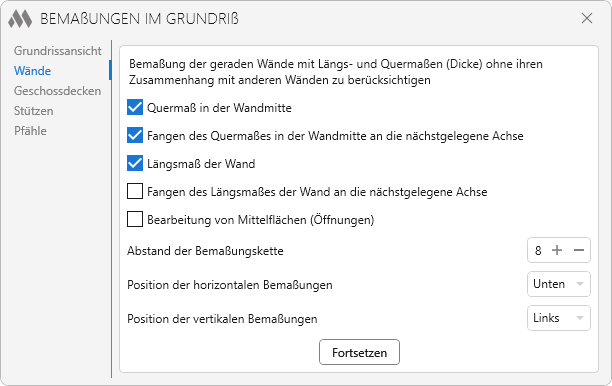

Das Einstellungsfenster enthält folgende Steuerelemente:
Querbemaß – wenn diese Option aktiviert ist, wird eine Querbemaßung erstellt. Es stehen zwei Varianten zur Verfügung: an der Mitte der Wand und an der Stirnseite der Wand.
Fangen des Quermaßes an die nächste Achse – wenn diese Option aktiviert ist, wird zusätzlich eine Maßkette zur nächstgelegenen Achse erstellt. Schneidet die Achse die Wand, werden nur Maßketten zwischen Wand und Achse erstellt.
Wenn kein freies Ende vorhanden ist, Maß mittig setzen – diese Option ist für die Variante an der Stirnseite der Wand verfügbar und ermöglicht die Bemaßung über die Wandachse, wenn eine Bemaßung vom Wandende nicht möglich ist.
Längsmaß der Wand – wenn diese Option aktiviert ist, wird eine Längsmessung der Wand erstellt.
Fangen des Längsmaßes der Wand an die nächstgelegene Achse – wenn diese Option aktiviert ist, wird zur nächsten Achse eine zusätzliche Bemaßungskette erstellt. Schneidet die Achse die Wand, werden nur Bemaßungsketten zwischen Wand und Achse erstellt.
Bearbeitung von Mittelflächen (Öffnungen) – wenn diese Option aktiviert ist, werden Bemaßungen für Öffnungen der bearbeiteten Wand erstellt.
Abstand der Bemaßungskette – legt den Abstand der Bemaßungskette vom Objekt fest.
Position der horizontalen Bemaßungen – legt die Platzierung horizontaler Bemaßungen fest (Unten/Oben).
Position der vertikalen Bemaßungen – legt die Platzierung vertikaler Bemaßungen fest (Rechts/Links).
Betrachte Schnitbereich – wenn diese Option aktiviert ist, werden Elemente, die sich unterhalb der Schnittebene des primären Ansichtsbereichs befinden, nicht verarbeitet.
Wenn die Optionen zur Bemaßung an Achsen aktiviert sind, müssen Achsen im aktuellen oder verknüpften Dokument ausgewählt werden.
Vor der Bemaßung durch das Plugin:

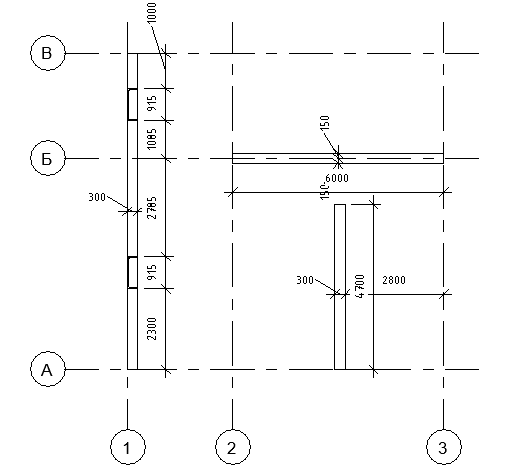

Nach der Bemaßung durch das Plugin:
Das Plugin erstellt Bemaßungen an den Außenkanten der Geschossdecke und an den Öffnungen in der Geschossdecke.

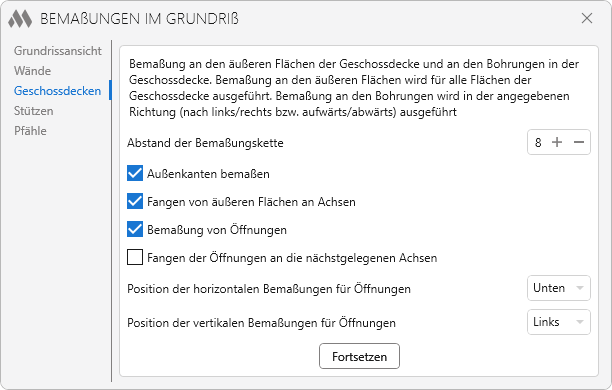

Das Einstellungsfenster enthält folgende Steuerelemente:
Abstand der Bemaßungskette – legt den Abstand der Bemaßungskette vom Objekt fest.
Außenkanten bemaßen – wenn diese Option aktiviert ist, werden Bemaßungen an den Außenkanten der Geschossdecke erstellt.
Fangen von äußeren Flächen an Achsen – wenn diese Option aktiviert ist, wird zur nächsten Achse eine zusätzliche Bemaßungskette erstellt. Schneidet die Achse die Kante der Geschossdecke, werden nur Bemaßungsketten zwischen Kante und Achse erstellt.
Bemaßung von Öffnungen – wenn diese Option aktiviert ist, werden Bemaßungen für Öffnungen der bearbeiteten Geschossdecke erstellt.
Fangen der Öffnungen an die nächstgelegenen Achsen – wenn diese Option aktiviert ist, wird zur nächsten Achse eine zusätzliche Bemaßungskette erstellt. Schneidet die Achse die Öffnung, werden nur Bemaßungsketten zwischen Öffnung und Achse erstellt.
Position der horizontalen Bemaßungen für Öffnungen – legt die Platzierung horizontaler Bemaßungen für Öffnungen fest (Unten/Oben).
Position der vertikalen Bemaßungen für Öffnungen – legt die Platzierung vertikaler Bemaßungen für Öffnungen fest (Rechts/Links).
Wenn die Optionen zur Bemaßung an Achsen aktiviert sind, müssen Achsen im aktuellen oder verknüpften Dokument ausgewählt werden.

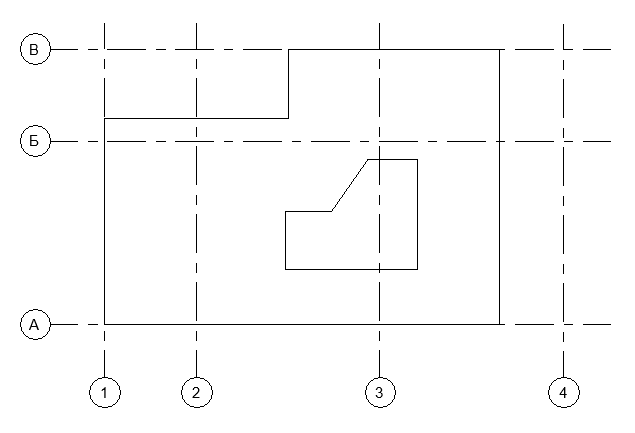

Vor der Bemaßung durch das Plugin:

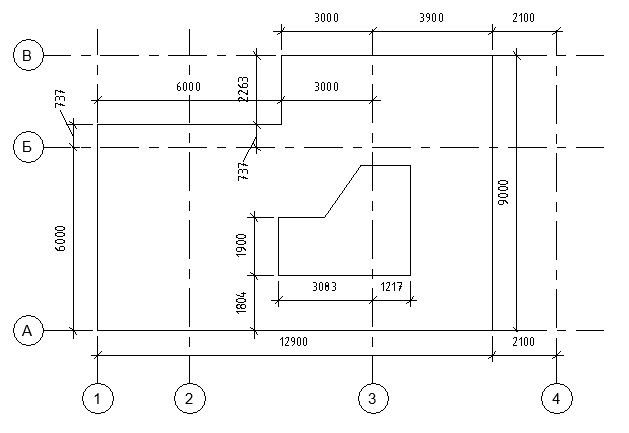

Nach der Bemaßung durch das Plugin:
STÜTZEN
Das Plugin erstellt Gesamtmaße von Stützen.

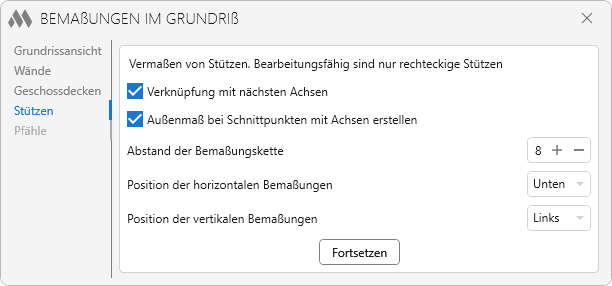

Das Einstellungsfenster enthält folgende Steuerelemente:
Verknüpfung mit nächsten Achsen einerseits/beiderseits bei Überqueren – wenn diese Option aktiviert ist, werden Bemaßungen der Stützen zu den Achsen auf einer Seite oder auf beiden Seiten erstellt, je nach ausgewählter Variante. Dabei müssen Achsen im aktuellen oder verknüpften Dokument ausgewählt werden.
Außenmaß bei Schnittpunkten mit Achsen erstellen – wenn diese Option aktiviert ist, werden neben den Verknüpfungen auch Gesamtmaße der Stützen erstellt.
Abstand der Bemaßungskette – legt den Abstand der Bemaßungskette vom Objekt fest.
Position der horizontalen Bemaßungen – legt die Platzierung horizontaler Bemaßungen fest (Unten/Oben).
Position der vertikalen Bemaßungen – legt die Platzierung vertikaler Bemaßungen fest (Rechts/Links).

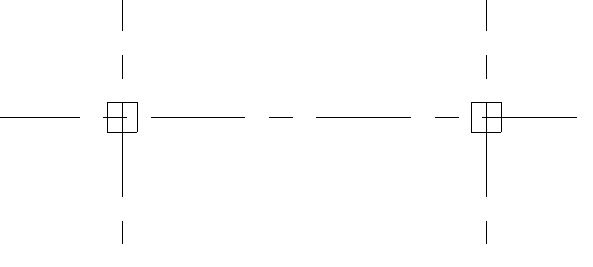

Vor der Bemaßung durch das Plugin:

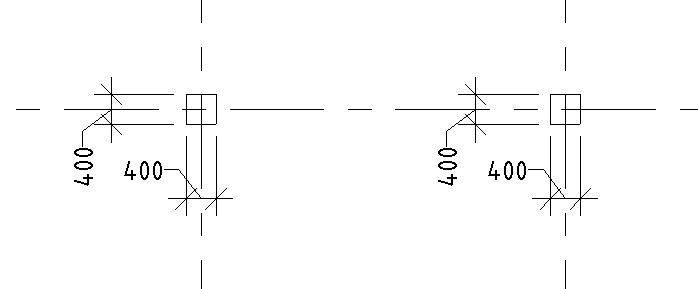

Nach der Bemaßung durch das Plugin:
Dieser Teil des Plugins erstellt Positionsmaße von Pfählen in Bezug auf ausgewählte Achsen. Das bedeutet, dass Maße von der Mitte eines Pfahls bis zu den nächstgelegenen ausgewählten Achsen gesetzt werden. Die Verarbeitung der Pfähle erfolgt gruppenweise. Eine Pfahlgruppe besteht aus Pfählen, die nahe beieinander liegen.

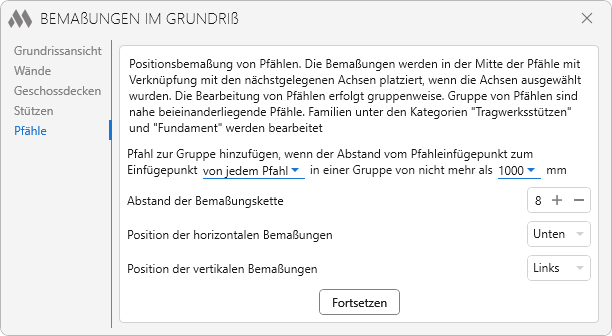

Das Einstellungsfenster enthält folgende Steuerelemente:
Pfahl zur Gruppe hinzufügen, wenn der Abstand vom Pfahleinfügepunkt zum Einfügepunkt … in einer Gruppe von nicht mehr als … mm – legt die Logik der Bildung von Pfahlgruppen in Abhängigkeit von ihrer Lage zueinander fest.
Abstand der Bemaßungskette – legt den Abstand der Bemaßungskette vom Objekt fest.
Position der horizontalen Bemaßungen – legt die Platzierung horizontaler Bemaßungen fest (Unten, Oben).
Position der vertikalen Bemaßungen – legt die Platzierung vertikaler Bemaßungen fest (Rechts/Links).
Es werden nur Pfahlfamilien verarbeitet, die zu den Kategorien „Tragwerksstützen“ und „Fundamente“ gehören.

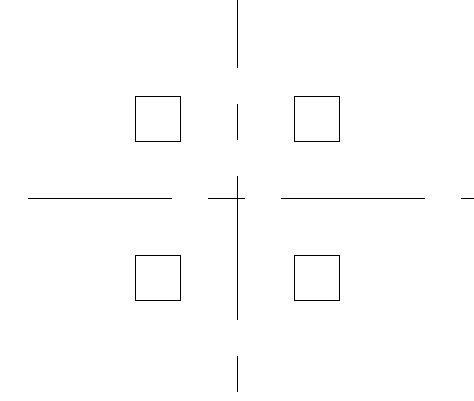

Vor der Bemaßung durch das Plugin:

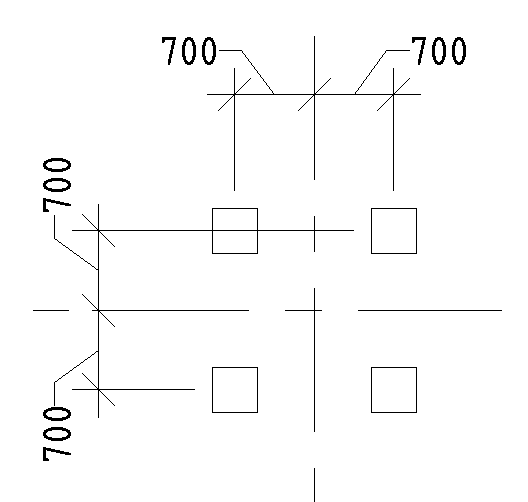

Nach der Bemaßung durch das Plugin:

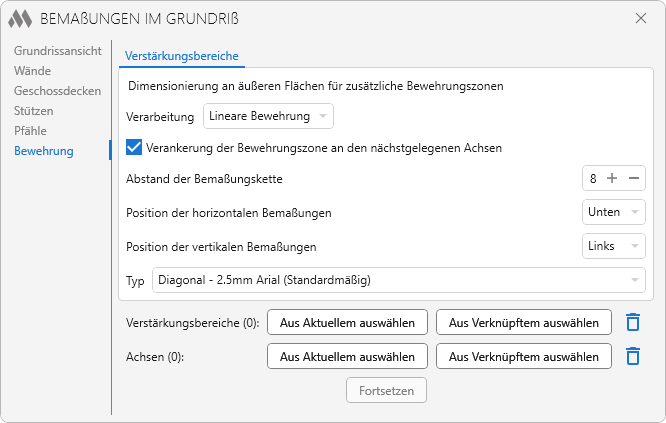

Diese Registerkarte dient zur Bemaßung von Bewehrungselementen.
In der Dropdown-Liste Verarbeitung ist der Typ der Bewehrungselemente auszuwählen, für die Bemaßungen erstellt werden sollen. Folgende Optionen stehen zur Verfügung:
- Flächenbewehrung
- Matte über Fläche
- Einzelmatte
- Lineare Bewehrung.
Nach der Auswahl des Typs sind die Einstellungen für die Bemaßung zu konfigurieren:
Verankerung der Bewehrungszone an den nächstgelegenen Achsen – wenn diese Option aktiviert ist, werden zusätzliche Bemaßungen von den Bewehrungselementen zu den nächstgelegenen Achsen erstellt. Dabei müssen Achsen im aktuellen oder verknüpften Dokument ausgewählt werden.
Abstand der Bemaßungskette – legt den Abstand der Maßkette zur Objektkante fest.
Position der horizontalen Bemaßungen – bestimmt die Platzierung der horizontalen Bemaßungen (Unten, Oben).
Position der vertikalen Bemaßungen – bestimmt die Platzierung der vertikalen Bemaßungen (Links, Rechts).
