Análisis, agrupamiento y refuerzo de losas según condiciones especificadas
Icono
Descripción
El complemento permite procesar tanto losas seleccionadas individualmente como todas las losas en la vista o en el documento. El refuerzo principal de la losa puede realizarse tanto con barras individuales como mediante refuerzo por área. El análisis de huecos se realiza a partir de la geometría propia de la losa y no depende de las familias utilizadas. El complemento puede funcionar incluso en una plantilla vacía.
Uso

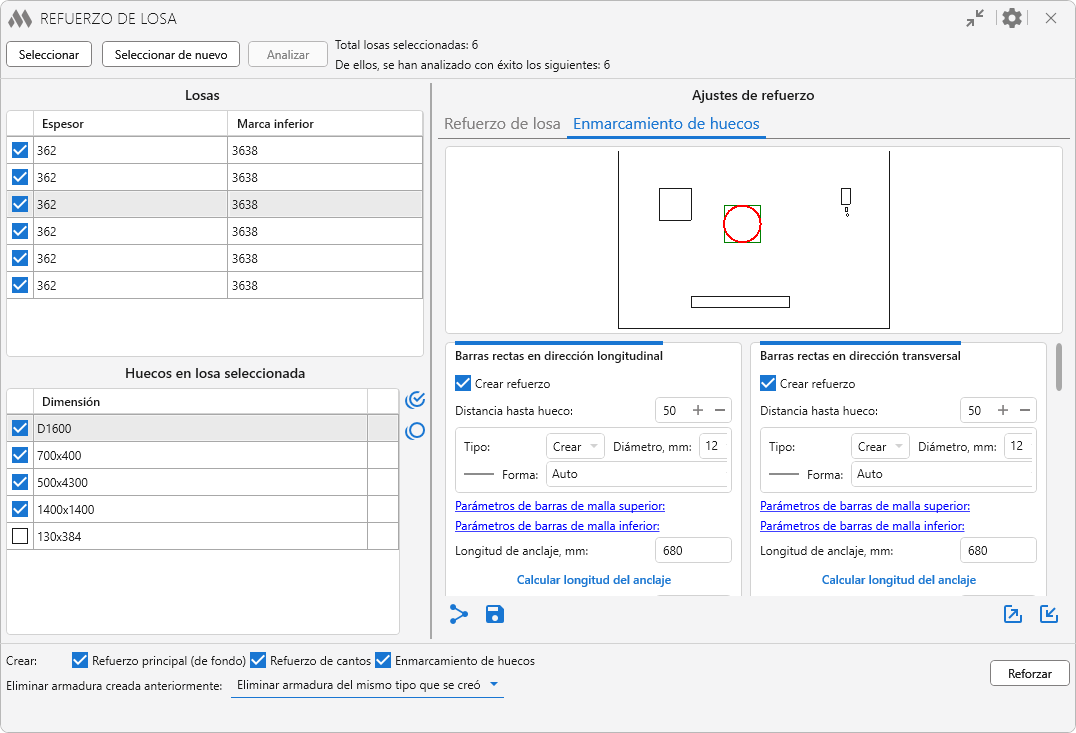

La ventana principal del complemento está dividida en tres zonas: selección y análisis, configuraciones de refuerzo de losas y configuraciones finales con inicio del proceso de refuerzo.
En el encabezado de la ventana están presentes las siguientes opciones:
.png)
– contrae el contenido de la ventana
.png)

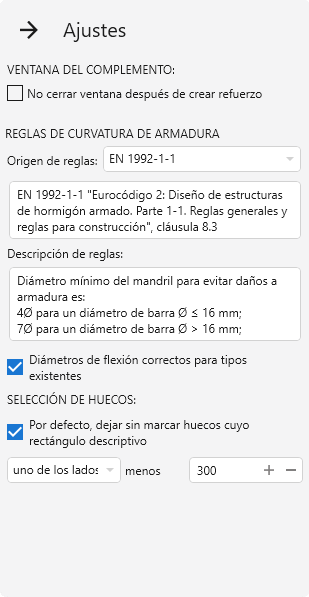

– ajustes generales del complemento:
En el grupo Reglas de curvatura de armadura se selecciona la norma para los curvaturas de barras: SP 63.13330.2018 o EN 1992-1-1. A continuación se muestra la descripción de las reglas según la norma seleccionada.
Si la opción Diámetros de flexión correctos para tipos existentes está activada y durante el trabajo se encuentran tipos adecuados de barras, sus diámetros de curvatura serán verificados y corregidos conforme a la norma seleccionada. Al crear nuevos tipos de barras, en caso de que no se encuentren tipos adecuados, la verificación y asignación de diámetros se realiza siempre.
En el grupo Selección de huecos se encuentra la opción que permite no marcar en la lista aquellos huecos cuyo rectángulo envolvente tenga uno o todos los lados menores que el valor especificado.

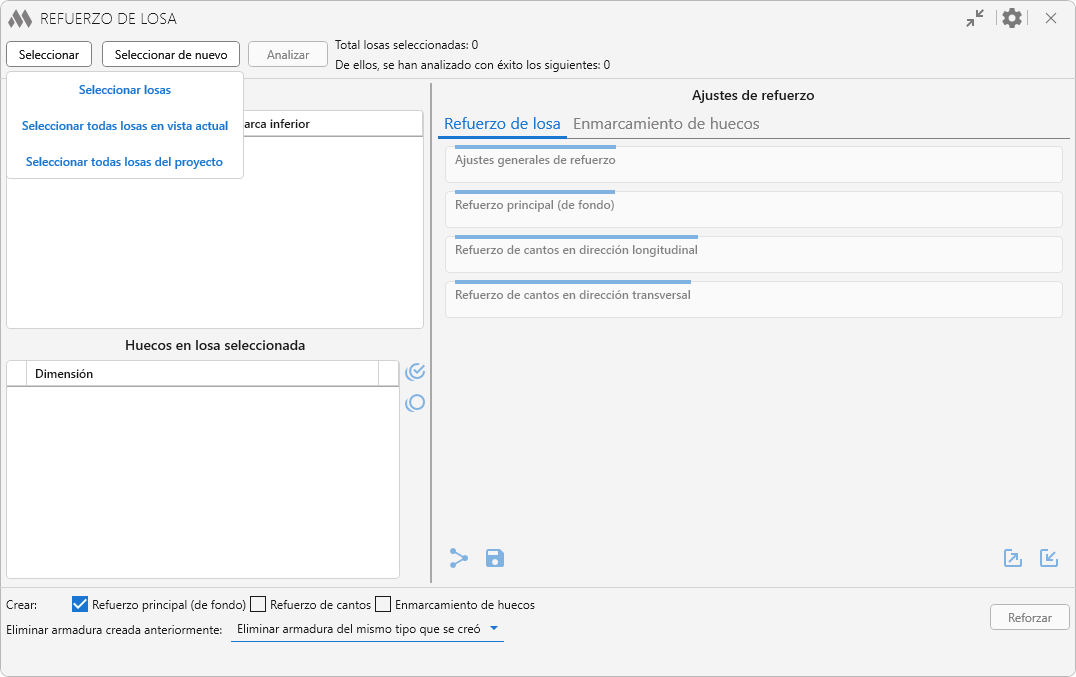

El trabajo con el complemento comienza con la selección de las losas a armar. Para ello, presione el botón Seleccionar y luego elija una de las opciones del menú desplegable: Seleccionar losas, Seleccionar todas losas en vista actual o Seleccionar todas losas del modelo.
En el filtrado de selección solo se incluyen las losas con la propiedad Estructural activada. La cantidad de losas seleccionadas se muestra en la parte superior de la ventana del complemento.
El botón Seleccionar de nuevo permite seleccionar las losas que fueron procesadas en la vista actual durante el uso anterior del complemento.
A continuación, es necesario ejecutar el análisis de los datos geométricos y paramétricos de las losas seleccionadas, incluido el análisis de huecos, mediante el botón Analizar. La cantidad de losas analizadas correctamente se muestra en la parte superior de la ventana.
La dirección del refuerzo en las losas se determina según la dirección de los vanos definida en el boceto de la losa. La dirección del segmento que indica la dirección de los vanos corresponde a la dirección de la armadura longitudinal en el refuerzo de la losa.
En la parte izquierda de la zona se encuentran dos tablas. La tabla superior se llena con las losas que fueron analizadas correctamente. Para cada losa en la lista, por defecto se marca la casilla que indica que se debe ejecutar el refuerzo. La lista inferior se llena con los huecos de la losa seleccionada. Para cada hueco para el cual es posible crear un enmarcado, por defecto se marca la casilla que indica que el hueco debe ser enmarcado. Si el enmarcado de un hueco de determinada forma no está previsto por el complemento, la casilla estará deshabilitada y para el hueco se mostrará un icono correspondiente con un mensaje emergente. También se muestra un icono de advertencia para los huecos menores de 300 mm, cuyo enmarcado no se recomienda. A la derecha de la lista de huecos se encuentran los botones que permiten seleccionar todos los huecos disponibles para el procesamiento
y deseleccionar todos los huecos de la lista
.
En la parte derecha de la zona se encuentran las pestañas para definir la ajustes de un tipo específico de refuerzo. El contenido de estas configuraciones se describe a continuación.
En la pestaña Enmarcamiento de huecos también se muestra un campo de vista previa del contorno de la losa con los contornos de los huecos. El hueco seleccionado en la lista izquierda se resalta en la vista previa. También es posible cambiar la escala y desplazar la imagen. En el menú contextual del campo está disponible el comando Ingresar.
En la parte inferior de cada pestaña se encuentran los botones:
.png)
– permite copiar la ajustes de refuerzo de la pestaña actual a las losas marcadas (para la pestaña Refuerzo de losa) o a los huecos marcados (para la pestaña Enmarcado de huecos).
– permite guardar la ajustes actual como ajustes predeterminada de refuerzo.
– permite exportar la ajustes de la pestaña actual a un archivo XML o guardarla en el almacenamiento de configuraciones de refuerzo.
Para guardar la ajustes en un archivo XML, simplemente presione el botón Guardar en archivo; el nombre podrá introducirse en la ventana del explorador que se abrirá.

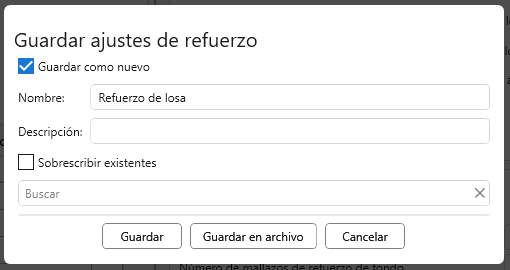

Para guardar la ajustes actual en el almacenamiento, seleccione una de las dos opciones:
- Guardar como nuevo – para guardar la ajustes actual es necesario definir el Nombre y opcionalmente la Descripción.
- Sobrescribir existente – la ajustes actual se guardará con el nombre de una ajustes previamente guardada seleccionada de la lista.
Luego presione Guardar para almacenar la ajustes.
– permite cargar configuraciones de refuerzo desde un archivo XML previamente exportado o desde el almacenamiento de configuraciones.

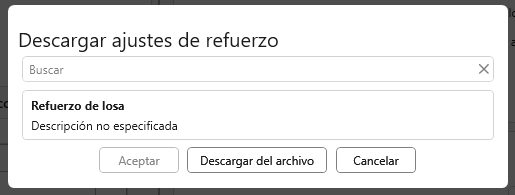

Para cargar desde un archivo XML, presione Decargar del archivo. Para cargar desde el almacenamiento, seleccione la ajustes en la lista y presione Aceptar.
En la línea Crear: puede indicar qué tipo de refuerzo se generará para las losas y huecos marcados: Refuerzo principal (de fondo), Refuerzo de cantos, Enmarcamiento de huecos.
Eliminar armadura creada anteriormente – permite eliminar el refuerzo creado por el complemento (del mismo tipo que se va a crear o todo el refuerzo previamente creado) si se ha definido su recreación.
Reforzar – inicia la creación del refuerzo de las categorías marcadas para las losas y huecos seleccionados.
refuerzo de losa
Las configuraciones se definen para una losa individual seleccionada en la lista de losas en la parte izquierda de la ventana.

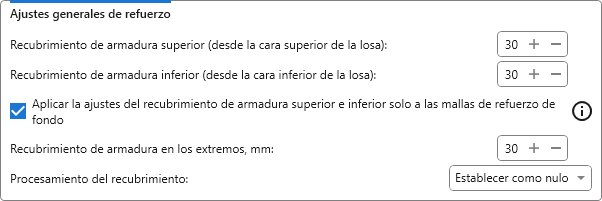

En este grupo se definen las configuraciones principales utilizadas al crear cualquier tipo de refuerzo.
Al crear el refuerzo, el recubrimiento en las losas se establece temporalmente en 0 para evitar desplazamientos incontrolados de las barras. La opción Procesamiento del recubrimiento… define el método posterior de establecimiento del recubrimiento en las losas procesadas.
Al crear el refuerzo principal mediante Refuerzo por área, si se selecciona la opción Establecer como nulo, las barras principales se recortarán por los huecos con recubrimiento cero. En este caso se recomienda seleccionar Establecer según la ajustes de refuerzo para aplicar el recubrimiento definido.

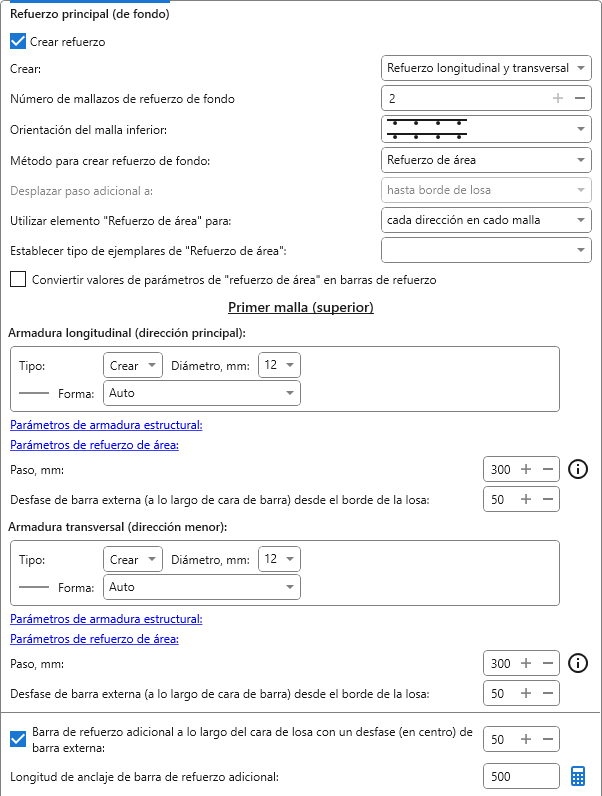

En este grupo se configura el refuerzo de fondo de la losa.
Crear refuerzo – permite desactivar la creación del refuerzo de fondo para la losa actual independientemente de los demás grupos.
En todos los demás grupos, la opción Crear refuerzo cumple la misma función.
Si en Número de mallas de refuerzo de fondo se establece el valor 1, no será posible crear enmarcado perimetral ni enmarcado de huecos.
Para el refuerzo de fondo se puede definir la orientación de la malla inferior: alineada o simétrica. La opción alineada no puede utilizarse si todo el refuerzo de fondo se crea como una única instancia de refuerzo por área.
El refuerzo de fondo puede crearse como Barras separadas o como Refuerzo de área. Al elegir Refuerzo de área existen cuatro métodos:
- Para cada dirección en cado malla (con dos mallas se crearán cuatro elementos de Refuerzo por área).
- Para cada dirección (con dos mallas se crearán dos elementos).
- Para cada malla (con dos mallas se crearán dos elementos).
- Para todo lo refuerzo de fondo (se creará un único elemento).
Para las instancias creadas de Refuerzo de área se puede seleccionar el tipo desde la lista desplegable. También está disponible la opción de transferir los valores de los parámetros de texto del "Refuerzo de área" a las barras de armadura.

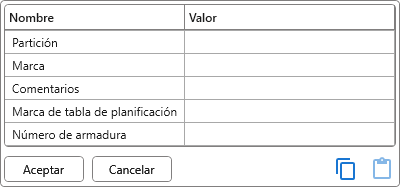

En todos los grupos de ajustes de refuerzo está presente el botón Parámetros, que abre un cuadro de diálogo para establecer los valores de los parámetros de texto del refuerzo que se va a crear. La lista de parámetros se completa teniendo en cuenta el documento actual:
Si en el documento actual las barras de armadura contienen parámetros clave, en la parte inferior del cuadro de diálogo aparecerá una sección correspondiente donde será posible seleccionar los valores de dichos parámetros desde una lista desplegable.
Cuando el refuerzo de fondo se crea mediante Refuerzo de área, es posible definir tanto los valores de los parámetros del "Refuerzo de área" como los valores de los parámetros de las barras de armadura.
Para la armadura longitudinal y transversal de la malla superior es necesario definir el tipo, diámetro y forma de las barras, el espaciamiento y el desplazamiento de la barra extrema respecto al canto de la losa. También es posible añadir la creación de una barra adicional de refuerzo en el canto de la losa (solo en los cantos exteriores) mediante la opción correspondiente.

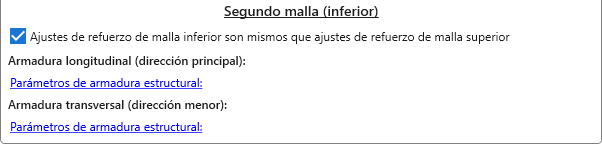

La ajustes de la armadura longitudinal y transversal de la malla inferior puede establecerse igual que la de la malla superior activando la opción Ajustes de refuerzo de la malla inferior son mismos que ajustes de refuerzo de malla superior. En este caso, los valores de los parámetros de las barras no se duplican.
Las ajustes principales de refuerzo, así como las ajustes del refuerzo de fondo, se tienen en cuenta al crear todos los demás tipos de refuerzo, independientemente de si el refuerzo de fondo de la losa se crea o no.

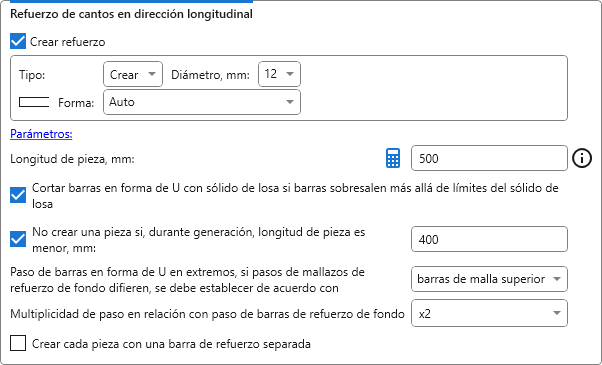

El refuerzo de cantos se realiza mediante la colocación de barras en forma de U con el espaciamiento del refuerzo de fondo. Es posible armar los cantos completamente, solo en dirección longitudinal o solo en dirección transversal, utilizando la opción Crear refuerzo en las secciones correspondientes del grupo de ajustes.
La longitud de la pieza puede calcularse haciendo clic en

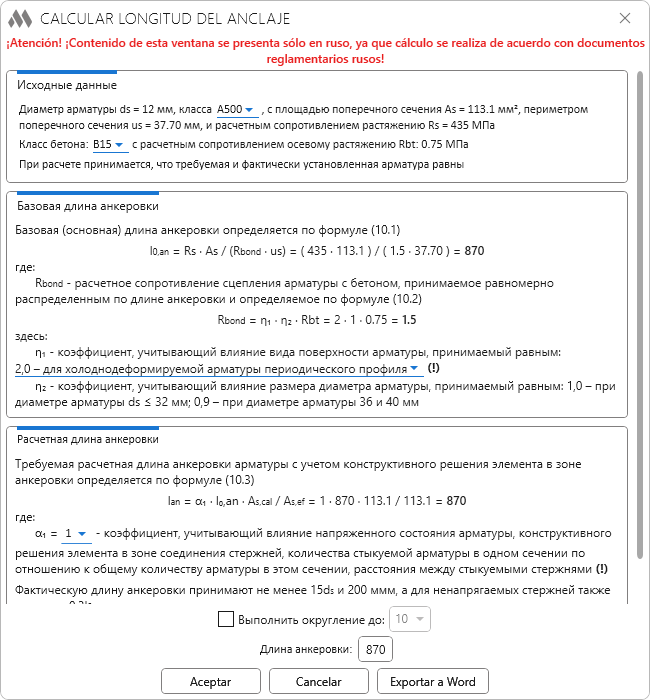

– se abrirá una ventana con el cálculo de la longitud de la barra o de la longitud de anclaje según СП 52-101-2003:
Si las barras en forma de U sobresalen del cuerpo de la losa, pueden recortarse por el cuerpo de la losa activando la opción correspondiente en la ajustes del grupo.
Debajo está disponible la opción de limitar la longitud generada: si después de la generación la longitud de la barra es menor que el valor especificado, la barra no se creará.
En caso de que los espaciamientos de las mallas del refuerzo de fondo sean diferentes, debe seleccionarse en la lista desplegable cómo se establecerá el espaciamiento de las barras en U: barras de malla superior o barras de malla inferior. También es posible definir la Multiplicidad de paso en relación con paso de barras de refuerzo de fondo (x1, x2 o x3) y activar la opción Crear cada pieza con una barra de refuerzo separada.
La ajustes del refuerzo de cantos en dirección transversal puede diferir de la ajustes en dirección longitudinal desactivando la opción Repetir ajustes del refuerzo de cantos en dirección longitudinal.
Enmarcamiento de huecos
El enmarcado de huecos depende de los resultados del análisis de la geometría de la losa. El mayor porcentaje de análisis exitoso se obtiene en huecos rectangulares y circulares.
Los huecos con dimensiones de hasta 300 mm no se enmarcan. Para estos huecos no es posible definir refuerzo ni incluirlos en el procesamiento.
Los huecos con dimensiones de hasta 300 mm se agrupan y se procesan como uno solo si la distancia entre sus cantos es menor de 100 mm.
La ajustes se define para el hueco seleccionado en la lista de huecos en la parte izquierda de la ventana.

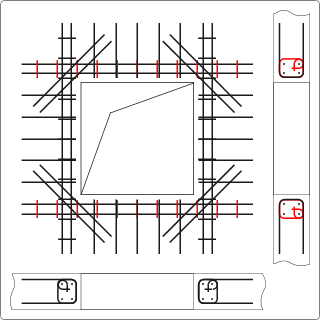

Al pasar el cursor sobre un grupo de ajustes en la pestaña Enmarcamiento de huecos, aparece una ventana emergente con el esquema de enmarcado, donde en rojo se destacan las barras cuya ajustes se define en ese grupo.

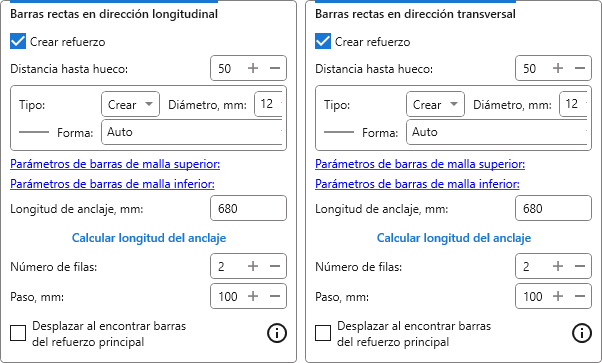

La ajustes para la creación de barras rectas se establece por separado para las direcciones longitudinal y transversal:
Distancia hasta hueco – se mide desde el canto del hueco hasta el centro de la barra de armadura.
Se pueden definir hasta tres filas de barras rectas (en cada fila, 2 barras a lo largo del hueco). Para la primera fila (la más cercana al hueco) es posible activar la comprobación y el desplazamiento si coincide con barras del refuerzo de fondo; sin embargo, esto no garantiza un desplazamiento correcto de las barras de la segunda y tercera fila.
Para poder crear estribos en dirección longitudinal es necesario activar la creación de al menos dos filas de barras rectas longitudinales con la opción Desplazar en caso de intersección con barras del refuerzo principal desactivada en el grupo anterior. De forma análoga para la dirección transversal.

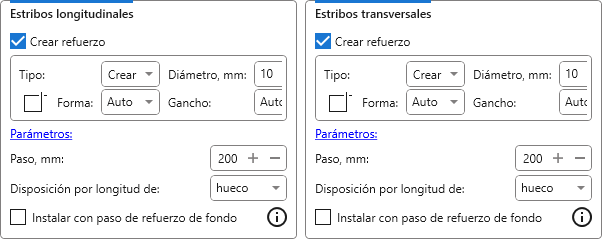

La ajustes para la creación de estribos se establece por separado para cada dirección:
Para las formas que incluyen ganchos, se puede seleccionar adicionalmente el tipo de curvatura desde la lista desplegable Gancho (Curvatura). La lista de tipos de curvatura disponibles dependerá de la ajustes de los Parámetros generales de armadura del documento actual.

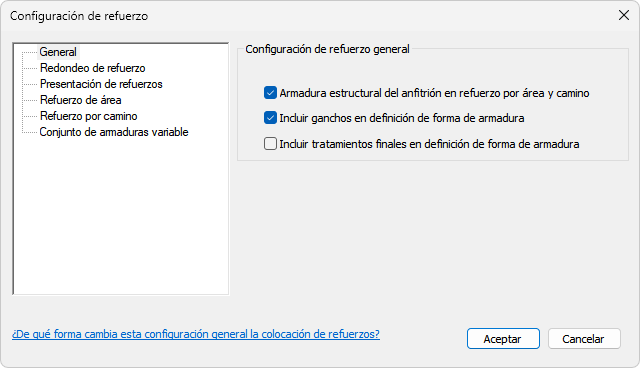

La opción "Incluir ganchos en definición de forma de armadura" solo puede modificarse antes de crear la primera barra de armadura en el documento actual.

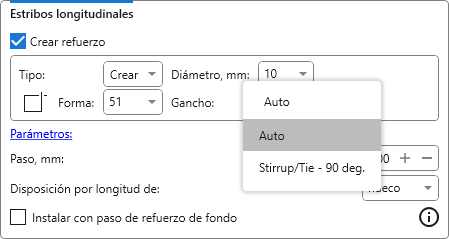

Si la opción "Incluir ganchos en definición de forma de armadura" está activada, en la lista de curvaturas solo aparecerán los tipos con ángulo compatible con la forma seleccionada:

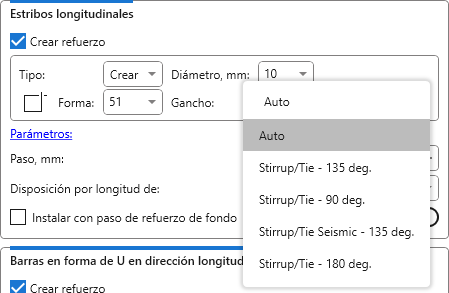

Si la opción anterior está desactivada, en la lista aparecerán todos los tipos de curvatura disponibles para la forma seleccionada:
Para los estribos se puede seleccionar la Disposición por longitude de tanto del vueso como de toda la longitud de las barras rectas. Disposición de estribos en dirección longitudinal a lo largo de las barras rectas:
Instalar con paso de refuerzo de fondo – si la opción está activada, los estribos se colocarán con el mismo paso que las barras de la malla superior del refuerzo de fondo. Si el refuerzo de fondo no se crea en la losa, los estribos se generarán con el paso especificado.

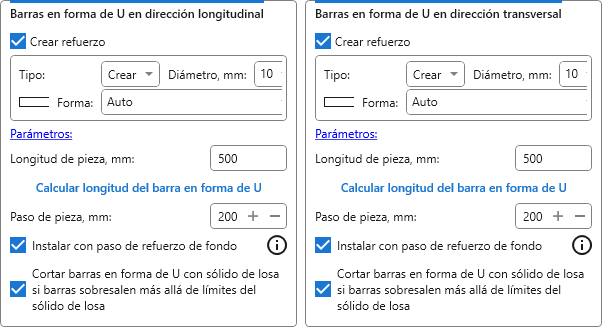

La ajustes para la creación de barras en U se establece por separado para las direcciones longitudinal y transversal:
Si las barras en U sobresalen del cuerpo de la losa, pueden recortarse por el cuerpo de la losa activando la opción correspondiente.

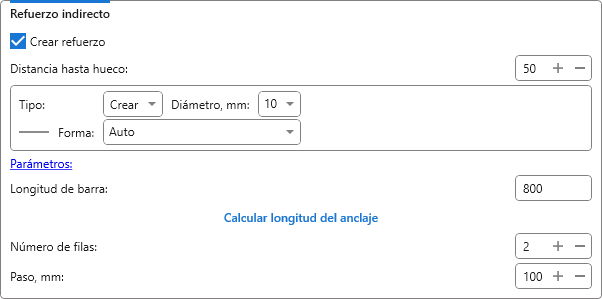

La armadura indirecta se ejecuta a 45 grados respecto a las esquinas exteriores del hueco. Al calcular la longitud de anclaje, la longitud de las barras se define como el doble de la longitud de anclaje.
