Revit. Армирование наклонных плит, зеркальное расположение сеток и другие изменения

Сегодня мы выпустили крупное обновление плагина Армирование плит и в данной статье кратко расскажем о том, что изменилось и добавилось

Теперь плагин может обрабатывать наклонные плиты!

1

Неоднократно нас просили, и мы добавили возможность выбирать ориентацию нижней сетки – сонаправлено или зеркально верхней сетке:

2 ru

Единственное ограничение – сонаправленный вариант нельзя использовать, если все фоновое армирование делать одним экземпляром Армирования по площади. Но тут мы бессильны что-либо изменить, поэтому просто выводим предупреждение.

К слову, о вариантах создания Армирования по площади – мы добавили еще один: для каждой сетки. Теперь у вас на выбор четыре варианта:

3 ru

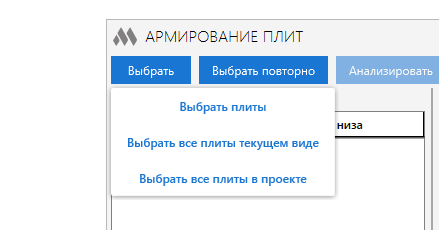

В этом обновлении мы решили убрать окно с вариантами выбора плит и заменили его на всплывающий диалог при нажатии на кнопку «Выбрать»:

4 ru

Такое же изменение мы внесем позже и во все остальные плагины армирования.

Теперь вы можете настраивать раздельно П-образные стержни в торцах плит для продольного и для поперечного направления:

5 ru

Соответственно, создавать можно только продольные или только поперечные стержни (если вам такое нужно). А еще добавили опцию с ограничением генерируемой длины – если после генерации стержня его длина получится меньше указанной, то стержень не будет создан.

Много мы спорили и обсуждали, но некоторым это нужно – сделали возможным обрамление отверстий до 300 мм. Но оставили предупреждение, что такое обрамление не рекомендуется:

6 ru

А также:

  • Добавили возможность задавать типоразмер созданных экземпляров Армирования по площади
  • Добавили возможность транслирования строковых параметров Армирования по площади в арматурные стержни
  • Добавили возможность указывать раздельные параметры прямых стержней обрамления отверстий в верхней сетке и в нижней сетке
  • Добавили возможность создавать дополнительный доборный стержень по краю плиты (только по внешним граням)
  • Внесли улучшения в алгоритм создания контуров Армирования по площади, устраняющие некоторые ошибки

Все изменения внесены за счет полученной обратной связи. Так что, если у вас есть пожелания или вы заметите баги (а в столь крупном обновлении они возможны), обязательно пишите нам!

Приятной вам работы с ModPlus!
