Utilidades

Icono

Noticias y artículos relacionados

• Revit. Utilidades. Tipo de unión de muros automático, información de elementos y desactivación de vistas temporales

Uso

Al cargar Revit, el complemento añade un nuevo panel «Utilidades» a la pestaña ModPlus de la cinta de opciones, o añade iconos al panel «Utilidades» si dicho panel ya existe. El complemento consta de los siguientes comandos:

• Uniones de muros
• Distancia de recorte
• Modo de ejes
• Visibilidad de círculos de ejes
• Refuerzo fuera del anfitrión
• Seleccionar anotaciones
• Ajustar a selección
• Eliminar segmentos nulos
• Restaurar vistas
• Abrir vistas
• Desactivar vistas temporales
• Copiar gráficos
• Copiar propiedades
• Mostrar información
• Suma de longitudes
• Unir splines
• Mostrar
• Ocultar
• Mostrar elementos

Uniones de muros

Modifica los ajustes de unión de muros.

En la ventana del comando están disponibles los siguientes ajustes:

• Permitir unión – permite la unión de muros. El tipo de unión se establece mediante una de las siguientes opciones: A tope, A inglete o Cuadrar
• No permitir unión – impide la unión de muros
• Cambio automático del tipo de unión de muros – aplica los ajustes de unión seleccionados al crear muros.

Cambiar el tipo de unión para los muros seleccionados – aplica los ajustes a los muros seleccionados.

Cambiar el tipo de unión de muros en la vista actual – aplica los ajustes a todos los muros de la vista actual.

El modo automático se activa para Revit en general, no para un proyecto concreto. Su estado se conserva entre sesiones de Revit y se aplica a todos los proyectos.

Con el modo automático activado, el tipo de unión de los muros creados por otros complementos, por ejemplo, por el complemento Acabado de habitación, se cambiará según los ajustes del comando Uniones de muros. El tipo de unión especificado al crear dichos muros no se tendrá en cuenta.

Distancia de recorte

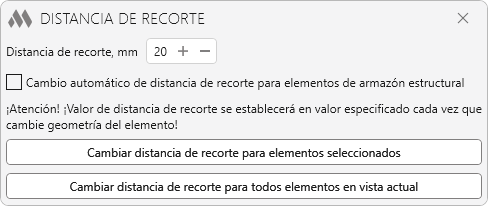

Permite cambiar la distancia de recorte de los elementos de armazón estructural (vigas, pilares), tanto para todos los elementos de la vista actual como para los elementos seleccionados.

Cambio automático de la distancia de recorte para elementos de armazón estructural – activa el modo automático de cambio de la distancia de recorte. Con el modo automático activado, cada vez que se modifica la geometría de un elemento de armazón estructural, su distancia de recorte cambia al valor especificado en la ventana del complemento.

El modo automático se activa para Revit en general, no para un proyecto concreto. Su estado se conserva entre sesiones de Revit y se aplica a todos los proyectos.

Con el modo automático activado, el tipo de unión de los muros creados por otros complementos, por ejemplo, por el complemento Acabado de habitación, se cambiará según los ajustes del comando Uniones de muros. El tipo de unión especificado al crear dichos muros no se tendrá en cuenta.

Modo de ejes

Cambia el modo de los ejes en la vista actual o en las vistas seleccionadas en el Navegador de proyectos según los ajustes de la ventana del comando.

Visibilidad de círculos de ejes

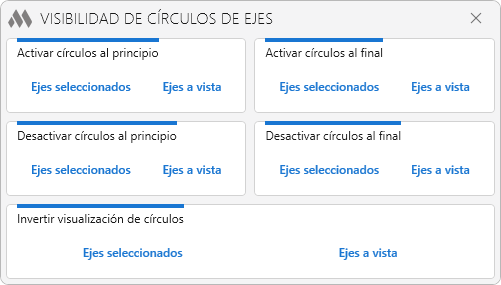

Activa o desactiva la visibilidad de los círculos de los ejes seleccionados o de los ejes de la vista

Refuerzo fuera del anfitrión

Para las barras de refuerzo, la comprobación se realiza de dos formas: si la disposición de la barra tiene el valor «Individual», se comprueba que la barra esté situada dentro del anfitrión. Para las demás disposiciones, se comprueba si el refuerzo sobresale del anfitrión. En el caso de sistemas de refuerzo (por ejemplo, refuerzo de área), se comprueba si el refuerzo sobresale del anfitrión

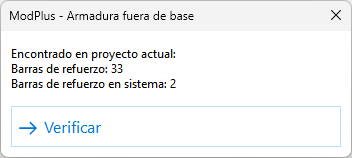

Al iniciar el complemento, se muestra un cuadro de diálogo con información sobre la cantidad de refuerzo encontrada en el proyecto:

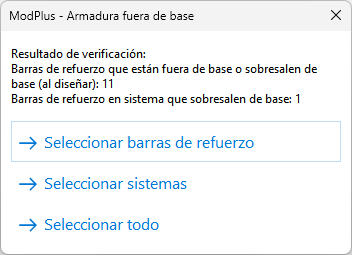

Una vez finalizada la comprobación, se muestra un cuadro de diálogo con los resultados y la posibilidad de seleccionar el refuerzo:

Seleccionar anotaciones

Selección rápida mediante un marco de determinadas anotaciones: cotas, etiquetas y texto

Ajustar a selección

Amplía y centra la vista actual en los elementos seleccionados

Eliminar segmentos nulos

Elimina los segmentos nulos de las cadenas de cotas

Restaurar vistas

Apertura por lotes de las vistas y los planos que estaban abiertos al finalizar la sesión anterior de Revit (al finalizar la sesión es necesario guardar los cambios).

Abrir vistas

Apertura por lotes de vistas y planos seleccionados en el Navegador de proyectos

Desactivar vistas temporales

Desactiva el modo de ocultar/aislar temporalmente en todas las vistas del documento actual.

Copiar gráficos

Copia la configuración de modificación de gráficos en la vista desde el elemento de origen a los elementos de destino

Copiar propiedades

Asigna a los elementos de destino el mismo tipo que el elemento de origen seleccionado y copia los valores de los parámetros del elemento de origen a los elementos de destino. Los valores de los parámetros compartidos solo se copian si sus GUID coinciden. El tipo no cambia si el tipo del elemento de origen no es compatible con el elemento de destino.

Mostrar información

Muestra la información principal sobre un elemento

Los elementos seleccionados antes de iniciar el comando se añaden automáticamente a la lista. Para obtener información sobre los elementos después de iniciar el comando, es necesario seleccionarlos en el modelo y hacer clic en Obtener.

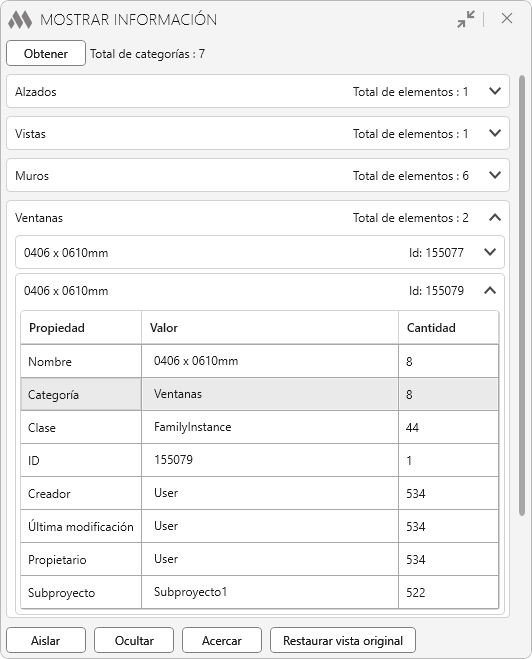

Los elementos de la lista se agrupan por categorías. Para cada categoría y cada elemento se muestra la cantidad de elementos encontrados. Al expandir un elemento, se muestra una tabla con sus propiedades, valores y la cantidad de elementos del documento que tienen el mismo valor para la propiedad correspondiente.

El botón de la columna Valor copia el valor al portapapeles.

Después de seleccionar una fila de la tabla, están disponibles las siguientes acciones para los elementos correspondientes:

• Aislar – aísla los elementos en la vista actual
• Ocultar – oculta los elementos en la vista actual
• Acercar – amplía y centra la vista actual en los elementos
• Restaurar vista original – restaura el estado original de la vista.

Suma de longitudes

Muestra la longitud total de los elementos lineales del modelo seleccionados. Después de iniciar el complemento, es necesario seleccionar los elementos en la vista. El complemento también procesa los elementos seleccionados previamente.

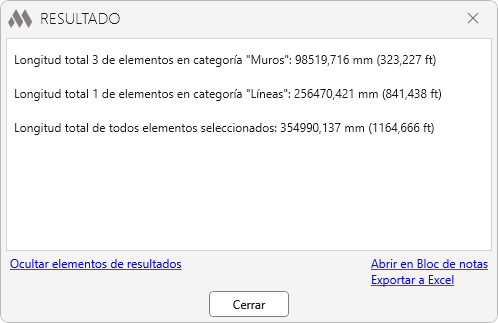

Se calcula tanto la longitud total de todos los elementos seleccionados como, por separado, la longitud de los elementos de cada categoría:

Unir splines

Une líneas de detalle o líneas de modelo creadas como splines que tienen un punto final común.

Mostrar

Lista desplegable que permite mostrar todos los elementos de una categoría específica o de un grupo de categorías (por ejemplo, todas las anotaciones) en la vista actual

Ocultar

Lista desplegable que permite ocultar todos los elementos de una categoría específica o de un grupo de categorías (por ejemplo, todas las anotaciones) en la vista actual

Mostrar elementos

Muestra los elementos seleccionados en la vista cambiando su estado de «oculto» a «visible».
