Dienstprogramme

Symbol

Verwandte Nachrichten und Artikel

• Revit. Dienstprogramme. Automatischer Wandverbindungstyp, Elementinformationen und Deaktivieren temporärer Ansichten

Verwendung

Beim Laden von Revit fügt das Plugin dem ModPlus-Register im Menüband eine neue Gruppe „Utilities“ hinzu oder fügt der Gruppe „Utilities“ Symbole hinzu, wenn diese bereits vorhanden ist. Das Plugin besteht aus den folgenden Befehlen:

• Wandverbindungen
• Ausklinkungsabstand
• Achsenmodus
• Sichtbarkeit der Achsenköpfe
• Bewehrung außerhalb der Basis
• Beschriftungen auswählen
• Auswahl einpassen
• Nullsegmente entfernen
• Ansichten wiederherstellen
• Ansichten öffnen
• Temporäre Ansichten deaktivieren
• Grafik kopieren
• Eigenschaften kopieren
• Informationen anzeigen
• Gesamtlänge
• Splines zusammenführen
• Anzeigen
• Ausblenden
• Elemente anzeigen

Wandverbindungen

Ändert die Einstellungen für Wandverbindungen.

Im Befehlsfenster stehen folgende Einstellungen zur Verfügung:

• Verbindung zulassen – erlaubt Wandverbindungen. Der Verbindungstyp wird mit einer der folgenden Optionen festgelegt: Stumpf, Gehrung oder Quadratisch
• Verbindung nicht zulassen – verhindert Wandverbindungen
• Wandverbindungstyp automatisch ändern – wendet die ausgewählten Verbindungseinstellungen beim Erstellen von Wänden an.

Verbindungstyp für ausgewählte Wände ändern – wendet die Einstellungen auf die ausgewählten Wände an.

Wandverbindungstyp in der aktuellen Ansicht ändern – wendet die Einstellungen auf alle Wände in der aktuellen Ansicht an.

Der automatische Modus wird für Revit insgesamt und nicht für ein einzelnes Projekt aktiviert. Sein Status wird zwischen Revit-Sitzungen gespeichert und gilt für alle Projekte.

Bei aktiviertem automatischem Modus wird der Wandverbindungstyp für Wände, die von anderen Plugins erstellt wurden, beispielsweise vom Plugin Raumausstattung, entsprechend den Einstellungen des Befehls Wandverbindungen geändert. Der beim Erstellen solcher Wände festgelegte Verbindungstyp wird dabei nicht berücksichtigt.

Ausklinkungsabstand

Ermöglicht das Ändern des Ausklinkungsabstands für Tragwerkselemente (Träger, Stützen), sowohl für alle Elemente in der aktuellen Ansicht als auch für ausgewählte Elemente.

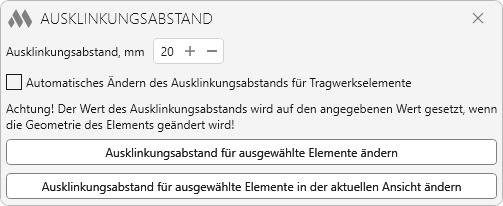

Automatisches Ändern des Ausklinkungsabstands für Tragwerkselemente – aktiviert den automatischen Modus zur Änderung des Ausklinkungsabstands. Bei aktiviertem automatischem Modus wird bei jeder Änderung der Geometrie eines Tragwerkselements dessen Ausklinkungsabstand auf den im Plugin-Fenster angegebenen Wert geändert.

Der automatische Modus wird für Revit insgesamt und nicht für ein einzelnes Projekt aktiviert. Sein Status wird zwischen Revit-Sitzungen gespeichert und gilt für alle Projekte.

Achsenmodus

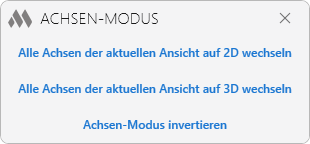

Schaltet den Achsenmodus in der aktuellen Ansicht oder in den im Projektbrowser ausgewählten Ansichten entsprechend den Einstellungen im Befehlsfenster um.

Sichtbarkeit der Achsenköpfe

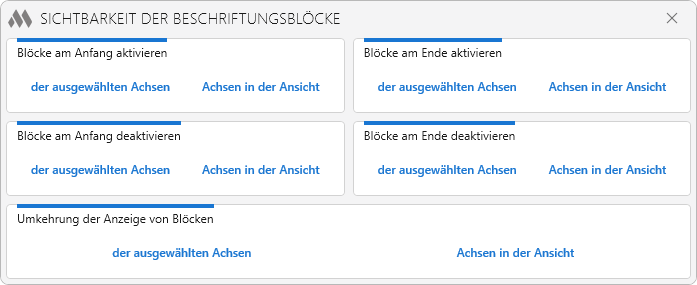

Aktiviert oder deaktiviert die Sichtbarkeit der Achsenköpfe für ausgewählte Achsen oder für Achsen in der Ansicht

Bewehrung außerhalb der Basis

Für Bewehrungsstäbe erfolgt die Prüfung nach zwei Varianten: Wenn die Stabanordnung den Wert „Einzel“ hat, wird geprüft, ob sich der Stab innerhalb der Basis befindet. Bei allen anderen Anordnungen wird geprüft, ob die Bewehrung aus der Basis herausragt. Bei der Prüfung von Bewehrungssystemen (z. B. Flächenbewehrung) wird ebenfalls geprüft, ob die Bewehrung aus der Basis herausragt

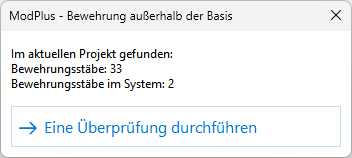

Beim Start des Plugins wird ein Dialogfenster mit Informationen zur Anzahl der im Projekt gefundenen Bewehrungsstäbe angezeigt:

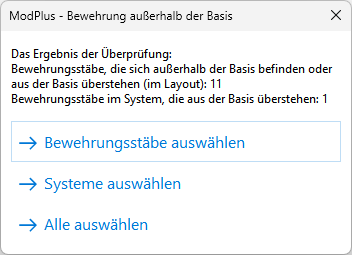

Nach Abschluss der Prüfung wird ein Dialogfenster mit den Prüfergebnissen und der Möglichkeit zur Auswahl der Bewehrung angezeigt:

Beschriftungen auswählen

Schnelle Auswahl bestimmter Beschriftungen mit einem Auswahlrahmen: Bemaßungen, Beschriftungen und Text

Auswahl einpassen

Skaliert und zentriert die aktuelle Ansicht auf die ausgewählten Elemente

Nullsegmente entfernen

Entfernt Nullsegmente aus Maßketten

Ansichten wiederherstellen

Öffnet mehrere Ansichten und Pläne gleichzeitig, die beim Beenden der vorherigen Revit-Sitzung geöffnet waren. Beim Beenden der Sitzung müssen die Änderungen gespeichert werden.

Ansichten öffnen

Öffnet mehrere im Projektbrowser ausgewählte Ansichten und Pläne gleichzeitig

Temporäre Ansichten deaktivieren

Deaktiviert den Modus zum temporären Ausblenden/Isolieren in allen Ansichten des aktuellen Dokuments.

Grafik kopieren

Kopiert die Einstellungen für Grafiküberschreibungen in der Ansicht vom Quellelement auf die Zielelemente

Eigenschaften kopieren

Weist den Zielelementen denselben Typ wie dem ausgewählten Quellelement zu und kopiert die Parameterwerte des Quellelements in die Zielelemente. Werte gemeinsamer Parameter werden nur kopiert, wenn ihre GUIDs übereinstimmen. Der Typ wird nicht geändert, wenn der Typ des Quellelements nicht mit dem Zielelement kompatibel ist.

Informationen anzeigen

Zeigt grundlegende Informationen zu einem Element an

Elemente, die vor dem Start des Befehls ausgewählt wurden, werden automatisch zur Liste hinzugefügt. Um nach dem Start des Befehls Informationen zu Elementen abzurufen, müssen diese im Modell ausgewählt und anschließend Abrufen angeklickt werden.

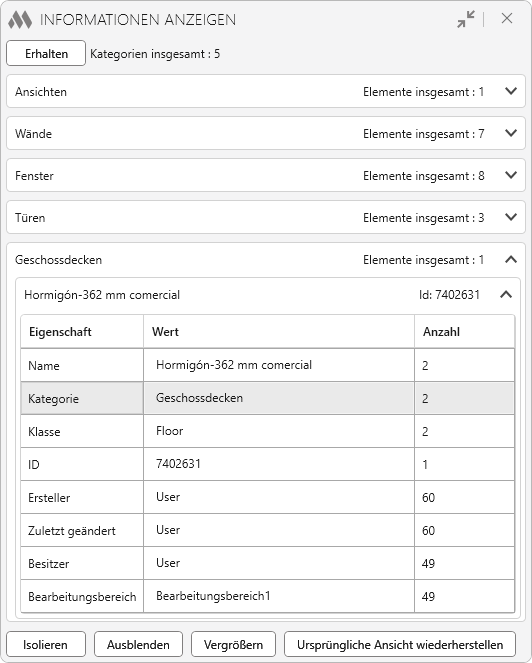

Die Elemente in der Liste sind nach Kategorien gruppiert. Für jede Kategorie und jedes Element wird die Anzahl der gefundenen Elemente angezeigt. Beim Aufklappen eines Elements wird eine Tabelle mit seinen Eigenschaften, Werten und der Anzahl der Elemente im Dokument angezeigt, die für die entsprechende Eigenschaft denselben Wert besitzen.

Die Schaltfläche in der Spalte Wert kopiert den Wert in die Zwischenablage.

Nach Auswahl einer Zeile in der Tabelle stehen folgende Aktionen für die entsprechenden Elemente zur Verfügung:

• Isolieren – isoliert die Elemente in der aktuellen Ansicht
• Ausblenden – blendet die Elemente in der aktuellen Ansicht aus
• Zoomen – skaliert und zentriert die aktuelle Ansicht auf die Elemente
• Ursprüngliche Ansicht wiederherstellen – stellt den ursprünglichen Zustand der Ansicht wieder her.

Gesamtlänge

Zeigt die Gesamtlänge der ausgewählten linearen Modellelemente an. Nach dem Start des Plugins müssen Elemente in der Ansicht ausgewählt werden. Das Plugin verarbeitet auch Elemente, die bereits vor dem Start ausgewählt waren.

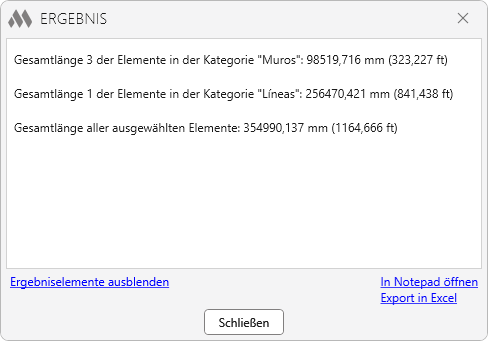

Berechnet sowohl die Gesamtlänge aller ausgewählten Elemente als auch separat die Länge der Elemente jeder Kategorie:

Splines zusammenführen

Führt Detaillinien oder Modelllinien zusammen, die als Splines ausgeführt sind und einen gemeinsamen Endpunkt haben.

Anzeigen

Dropdown-Liste, mit der alle Elemente einer bestimmten Kategorie oder einer Gruppe von Kategorien (z. B. alle Beschriftungen) in der aktuellen Ansicht angezeigt werden können

Ausblenden

Dropdown-Liste, mit der alle Elemente einer bestimmten Kategorie oder einer Gruppe von Kategorien (z. B. alle Beschriftungen) in der aktuellen Ansicht ausgeblendet werden können

Elemente anzeigen

Zeigt ausgewählte Elemente in der Ansicht an, indem ihr Status von „ausgeblendet“ auf „sichtbar“ geändert wird.
