Использование

При загрузке Revit плагин добавляет новую панель «Утилиты» во вкладку ModPlus на ленте, или добавляет иконки в панель «Утилиты» в случае, если такая панель уже построена

Режим осей

Позволяет переключить режим осей на текущем виде согласно вариантов, указанных в окне плагина.

Видимость кружков осей

Включение/отключение видимости кружков выбранных осей или осей на виде

Показать / Скрыть

Выпадающие списки, позволяющие скрыть или показать все элементы указанной категории или группы категорий (например, все аннотации) на текущем виде

Отступ врезки

Позволяет изменить Отступ врезки для элементов несущего каркаса (балки, колонны) как для всех элементов на текущем виде, так и для указанных.

Автоматическое изменение Отступа врезки для элементов несущего каркаса – включает автоматический режим изменения Отступа врезки. При включенном автоматическом режиме при любом изменении геометрии элемента несущего каркаса у элемента будет меняться Отступ врезки на указанное в окне плагина значение.

Включение автоматического режима происходит не для текущего проекта, а для работы в Revit в целом. Если Вы включили автоматический режим, то при следующем запуске Revit автоматический режим будет включен для любых проектов

Арматура вне основы

Для арматурных стержней поиск производится по двум вариантам: если компоновка стержня имеет значение «Один», то производится проверка на расположение стержня в основе. При остальных вариантах компоновки производится проверка на выступ арматуры из основы. В случае проверки арматуры в системе (например, армирование по площади) проверка производится на выступ арматуры из основы

При запуске плагина отображается диалоговое окно с информацией о количестве арматуры, найденной в проекте:

После выполнения проверки отображается диалоговое окно с результатами проверки и возможностью выбора арматуры:

Выбор аннотаций

Быстрый выбор рамкой определенных аннотаций: размеры, марки, текст

Вписать выбранные

Масштабирование и центрирование текущего вида к выбранным элементам

Копия графики

Копирование настроек переопределения графики на виде из исходного элемента в целевые элементы

Копия свойств

Установка целевым элементам такого же типоразмера, как в выбранном исходном элементе, а также копирование значений параметров исходного элемента в целевые элементы. Значение общих параметров копируется только при совпадении их GUID. Типоразмер не будет меняться, если типоразмер исходного элемента не сопоставим с целевым элементом.

УДАЛЕНИЕ НУЛЕВЫХ СЕГМЕНТОВ

Удаление нулевых сегментов из размерных цепочек

ОТКРЫТЬ ВИДЫ

Пакетное открытие видов и листов, выделенных в Диспетчере проекта

ВОССТАНОВИТЬ ВИДЫ

Пакетное открытие видов и листов, которые были открыты при завершении прошлого сеанса работы Revit (при завершении сеанса необходимо сохранить изменения).

СУММА ДЛИН

Вывод суммарной длины выбранных линейных элементов модели. При запуске плагина необходимо выбрать элементы на виде. Плагин также обрабатывает предварительно выбранные элементы.

Рассчитывается как суммарная длина всех выбранных элементов, так и длина элементов каждой категории в отдельности:

ОБЪЕДИНИТЬ СПЛАЙНЫ

Объединение линий детализации или линий модели, выполненных в виде сплайна и имеющих общую концевую точку.

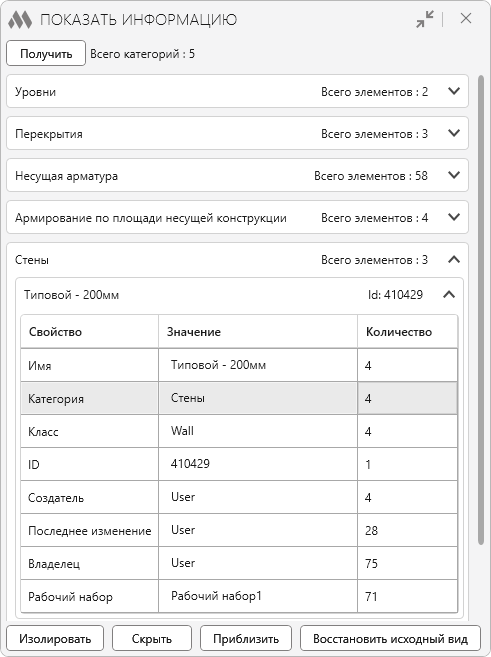

ПОКАЗАТЬ ЭЛЕМЕНТЫ

Отображение выбранных элементов на виде с изменением их состояния со "скрытый" на "видимый".
