• Revit. 实用工具. 自动墙体连接类型、图元信息及关闭临时视图

使用方法

加载 Revit 时，插件会在功能区的 ModPlus 选项卡中添加新的“实用工具”面板；如果该面板已存在，则会向“实用工具”面板中添加图标。插件包含以下命令：

• 墙连接
• 连接偏移
• 轴线模式
• 轴网端点显示
• 主体外钢筋
• 注释选择
• 缩放到选定内容
• 删除零长度段
• 恢复视图
• 打开视图
• 关闭临时视图
• 复制图形
• 复制类型和属性
• 复制属性
• 显示信息
• 长度求和
• 合并样条曲线
• 显示
• 隐藏
• 显示元素

墙连接

更改墙连接设置。

命令窗口中提供以下设置：

• 允许连接 – 允许墙连接。连接类型可设置为以下选项之一：对接、斜接 或 方接
• 不允许连接 – 禁止墙连接
• 自动更改墙连接类型 – 创建墙时应用所选的连接设置。

更改所选墙的连接类型 – 将设置应用于所选墙。

更改当前视图中墙的连接类型 – 将设置应用于当前视图中的所有墙。

自动模式针对整个 Revit 启用，而不是针对单独的项目。其状态会在 Revit 会话之间保留，并应用于所有项目。

启用自动模式后，由其他插件创建的墙（例如由 房间装修 插件创建的墙）的连接类型将根据 墙连接 命令的设置进行更改。创建此类墙时指定的连接类型将不会被采用。

连接偏移

允许更改结构框架元素（梁、柱）的切割偏移，可以应用于当前视图中的所有元素，也可以应用于指定元素。

自动更改结构框架元素的切割偏移 – 启用自动更改切割偏移的模式。启用自动模式后，每当结构框架元素的几何形状发生变化时，该元素的切割偏移都会更改为插件窗口中指定的值。

自动模式针对整个 Revit 启用，而不是针对单独的项目。其状态会在 Revit 会话之间保留，并应用于所有项目。

轴线模式

更改当前视图或项目浏览器中所选视图的轴线显示模式。

显示模式 – 设置轴线的显示模式：

• 2D – 将轴线切换为 2D 模式；
• 3D – 将轴线切换为 3D 模式；
• 反转 – 将轴线当前的显示模式切换为相反模式。

在第二个下拉列表中指定需要更改模式的轴线端点：

• 起点 – 仅更改轴线起点；
• 终点 – 仅更改轴线终点；
• 起点和终点 – 更改轴线两端。

在当前视图中切换 – 将所选设置应用于当前视图中的轴线。

在所选视图中切换 – 将所选设置应用于项目浏览器中预先选择的视图中的轴线。

轴网端点显示

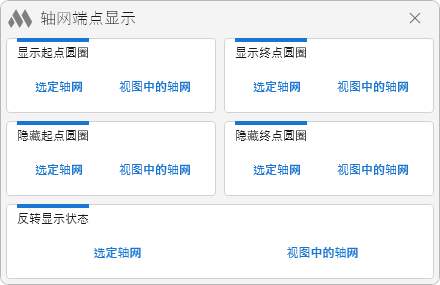

启用或禁用所选轴线或视图中轴线端点圆圈的可见性

主体外钢筋

对于钢筋，检查分为两种情况：如果钢筋的布局值为“单根”，则检查钢筋是否位于主体内。对于其他布局选项，则检查钢筋是否突出主体。对于系统钢筋（例如区域钢筋），同样检查钢筋是否突出主体

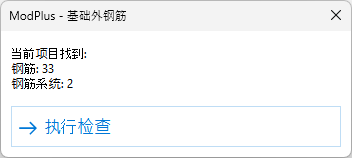

启动插件时，会显示一个对话框，其中包含项目中找到的钢筋数量：

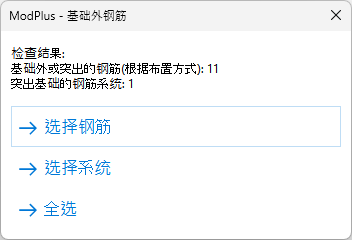

检查完成后，会显示包含检查结果的对话框，并可选择钢筋：

注释选择

通过框选快速选择特定注释：尺寸标注、标记、文字

缩放到选定内容

将当前视图缩放并居中到所选元素。

如果所选元素在当前视图中不可见，系统会提示是否根据其坐标进行缩放。选择 是 后，当前视图将根据所选元素的坐标进行缩放并居中。

删除零长度段

从尺寸链中删除零长度段

恢复视图

批量打开上次 Revit 会话结束时处于打开状态的视图和图纸（结束会话时需要保存更改）。

打开视图

批量打开在项目浏览器中选定的视图和图纸

关闭临时视图

关闭当前文档所有视图中的临时隐藏/隔离模式。

复制图形

将视图中的图形替换设置从源元素复制到目标元素

复制类型和属性

将目标元素设置为与所选源元素相同的类型，并将源元素的参数值复制到目标元素。共享参数的值仅在其 GUID 匹配时复制。如果源元素的类型与目标元素不兼容，则不会更改类型。

复制属性

将所选源元素的参数值复制到目标元素，而不更改目标元素的类型。共享参数的值仅在其 GUID 匹配时复制。

显示信息

显示元素的基本信息，并查找具有相同属性值的元素。

启动命令前已选择的元素会自动添加到列表中。要在启动命令后获取元素信息，需要在模型中选择这些元素，然后单击 获取。

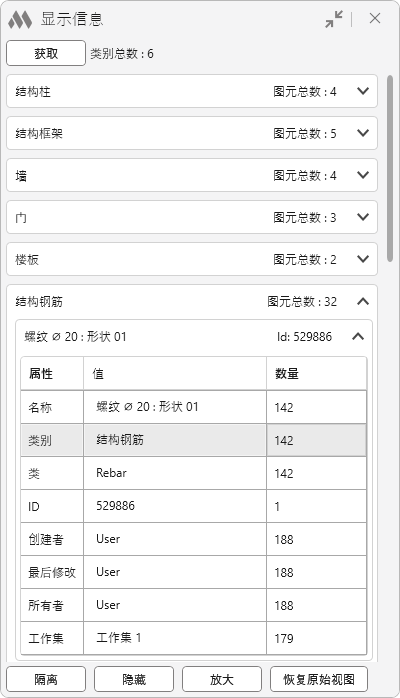

窗口左侧显示按类别分组的所选元素列表。每个类别都会显示所选元素的数量。

选择元素后，右侧会显示包含其属性的表格：

• 属性 – 属性名称；
• 值 – 所选元素的属性值；
• 数量 – 文档中相应属性具有相同值的元素数量。

在表格中选择一行后，可以对相应属性具有相同值的元素执行以下操作：

• 选择 – 在模型中选择元素；
• 隔离 – 在当前视图中隔离元素；
• 隐藏 – 在当前视图中隐藏元素；
• 缩放 – 将当前视图缩放并居中到这些元素；
• 恢复原始视图 – 恢复视图的原始状态。

长度求和

显示所选线性模型元素的总长度。启动插件后，需要在视图中选择元素。插件也会处理预先选定的元素。

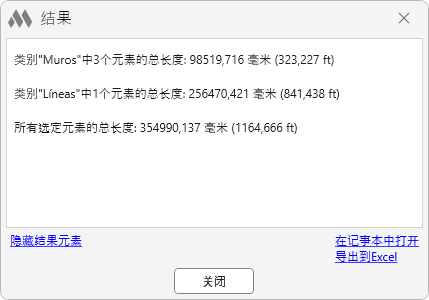

既计算所有选定元素的总长度，也分别计算每个类别中元素的长度：

合并样条曲线

合并以样条曲线形式创建且具有共同端点的详图线或模型线。

显示

下拉列表，允许在当前视图中显示指定类别或类别组（例如所有注释）的所有元素

隐藏

下拉列表，允许在当前视图中隐藏指定类别或类别组（例如所有注释）的所有元素

显示元素

在视图中显示所选元素，将其状态从“隐藏”更改为“可见”。
