Использование

---

Варианты вызова

• Плавающее меню или палитра ModPlus
• Лента AutoCAD
• Командная строка: _mpPlinesEdit

---

Значок

---

Связанные новости и статьи

• Новая функция? Да! И Сразу 9 штук!
• Средняя линия между кривыми
• Обзор функции Полилинии
• AutoCAD. Полилинии. Объекты в пересечениях и четырехугольник по точкам

---

Использование

Плагин состоит из следующих команд:

• Преобразовать 3D полилинию в LW
• Удаление совпадающих вершин полилинии
• Удаление вершин, лежащих на одной прямой
• Расположение объекта в вершинах полилинии
• Замена дугового сегмента линейным
• Замена линейного сегмента дуговым
• Динамическое добавление вершины
• Отрисовка прямоугольника по трем точкам
• Удаление из полилинии дуговых сегментов
• Построение средней линии
• Быстрое перемещение вершин
• Разделение кривой в точках пересечения
• Создать объекты в точках пересечения
• Четырехугольник по точкам

---

mpPl-3Dto2D – преобразовать 3D полилинию в LW

Создание копий выбранных 3D-полилиний в виде LW-полилиний (2D) с переносом на уровень 0.0.

Выберите 3D-полилинии: – выбор одной или нескольких 3D-полилиний для преобразования. Выбранные исходные полилинии будут удалены.

---

mpPl-VxMatchRemove – удаление совпадающих вершин полилинии

Удаление соседних вершин выбранных полилиний, имеющих одинаковые координаты.

Выберите полилинии: – выбор одной или нескольких полилиний. Плагин работает со всеми видами полилиний (3D, 2D, LW).

---

mpPl-VxCollin – удаление вершин, лежащих на одной прямой

Удаление соседних вершин выбранных полилиний, лежащих на одной прямой. Для определения положения вершин можно задать допуск на отклонение от прямой и угловой допуск.

Выберите полилинии или: [ДОПуски]: – выбор одной или нескольких полилиний. Плагин работает со всеми видами полилиний (3D, 2D, LW).

ДОПуски:

В данном окне можно указать максимальное допустимое отклонение от прямой и угловой допуск. По умолчанию для обоих параметров установлено значение 0.0. Проверка выполняется по обоим условиям: если выполняется хотя бы одно из них, вершина будет удалена.

---

mpPl-ObjectToVx – расположение объекта в вершинах полилинии

Расположение выбранного объекта в вершинах полилинии. Доступна возможность поворота объекта по сегменту полилинии. Блоки могут располагаться по геометрическому центру или по точке вставки.

Выберите полилинию: – выбор полилинии, в вершинах которой необходимо расположить объект. Плагин работает с простыми («легкими») полилиниями (LW).

Выберите объект для расположения: – выбор одного объекта чертежа.

После выбора объектов появляется окно настроек:

Исключить крайние точки – исключает первую и последнюю вершины полилинии.

Копировать блоки – определяет способ привязки блоков к вершинам полилинии: по геометрическому центру или по точке вставки.

Поворачивать – определяет вариант поворота объекта в вершине полилинии.

---

mpPl-Arc2Line – замена дугового сегмента линейным

Замена указанного дугового сегмента полилинии линейным сегментом.

Выберите дуговой сегмент полилинии: – выбор сегмента полилинии, являющегося дугой. Плагин работает с простыми («легкими») полилиниями (LW).

Плагин работает циклически до прерывания пользователем. При наведении курсора на дуговой сегмент полилинии отображается вспомогательная геометрия с предварительным результатом замены.

---

mpPl-Line2Arc – замена линейного сегмента дуговым

Замена указанного линейного или дугового сегмента полилинии дуговым сегментом. Дугу можно построить по касательной или по указанной точке на дуге.

Выберите сегмент полилинии: – выбор линейного или дугового сегмента полилинии. Плагин работает с простыми («легкими») полилиниями (LW).

---

mpPl-AddVertex – динамическое добавление вершины

Динамическое добавление вершин в указанную полилинию. Плагин работает с простыми («легкими») полилиниями (LW).

Выберите полилинию: – выбор полилинии, в которую требуется добавить вершину.

Укажите точку (удерж. Ctrl – сместиться на вершину вперед): – указание точки, в которой будет добавлена новая вершина.

---

mpPl-Rect3Pt – отрисовка прямоугольника по трем точкам

Построение прямоугольника по трем указанным точкам.

Укажите первую точку: – указание первой точки прямоугольника.

Укажите вторую точку: – указание второй точки прямоугольника.

Укажите третью точку: – указание третьей точки прямоугольника.

---

mpPl-NoArc – удаление из полилинии дуговых сегментов

Удаление дуговых сегментов из полилинии путем их замены последовательностью линейных сегментов. Доступно несколько вариантов построения: по количеству сегментов, длине сегмента, высоте сегмента (отклонению хорды) или длине хорды.

Вариант работы – определяет способ замены дуговых сегментов. При выборе варианта в правой части окна изменяется изображение-подсказка, а в нижней части – пояснение к выбранному варианту.

Удалять выбранные полилинии – удаляет исходные полилинии после обработки. При работе плагина создаются новые полилинии.

Мин. обрабатываемый радиус дуги – задает минимальный радиус дуги, которая будет обрабатываться плагином.

Принять – переход к выбору полилиний:

Выберите полилинии: – выбор одной или нескольких полилиний, в которых требуется заменить дуговые сегменты.

Отмена – отмена работы плагина.

---

mpPl-MiddleLine – построение средней линии

Построение средней линии в виде полилинии между двумя указанными кривыми: отрезками, полилиниями или сплайнами.

Выберите первый опорный элемент (отрезок, полилиния или сплайн): – выбор первого опорного элемента.

Выберите второй опорный элемент (отрезок, полилиния или сплайн): – выбор второго опорного элемента.

Количество опорных точек <100>: – указание количества опорных точек. Чем больше количество точек, тем точнее строится средняя линия. Допустимое количество – от 2 до 1000 точек.

Упростить полилинию? [Да/Нет]: – при выборе варианта Да из полученной полилинии будут удалены вершины, лежащие на одной прямой.

---

mpPl-MoveVertices – быстрое перемещение вершин

Быстрое перемещение вершин указанной полилинии.

Выберите полилинию: – выбор полилинии, в которой требуется переместить вершины. Плагин работает с простыми («легкими») полилиниями (LW).

Укажите точку (удерж. Ctrl – сместиться на вершину вперед): – указание точки полилинии для перемещения.

Плагин работает циклически до прерывания пользователем.

---

mpPl-DivideOnIntersection – разделение кривой в точках пересечения

Разделение кривой (отрезка, полилинии или сплайна) в точках пересечения с другими объектами чертежа.

Выберите одну или несколько кривых (отрезок, полилиния, дуга, сплайн или окружность): – выбор одной или нескольких кривых, которые требуется разделить.

Выберите объекты для расчета пересечения или оставьте выбор пустым для расчета по всем объектам: – выбор объектов, пересечения с которыми будут использоваться для разделения выбранных кривых. Если объекты не выбраны, расчет выполняется по всем доступным объектам.

---

mpPl-CreateObjectsOnIntersection – создать объекты в точках пересечения

Создание объектов в точках пересечения выбранных кривых с заданными объектами.

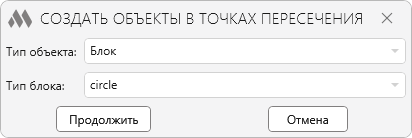

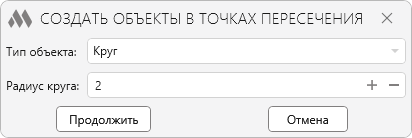

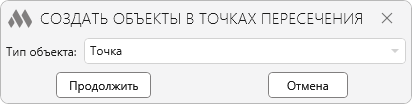

Поддерживаются следующие типы создаваемых объектов:

• Точка

• Круг

• Блок

Выберите одну или несколько кривых (отрезок, полилиния, дуга, сплайн или окружность): – выбор одной или нескольких кривых, в точках пересечения с которыми будут созданы объекты.

Выберите объекты для расчета пересечения или оставьте выбор пустым для расчета по всем объектам: – выбор объектов, пересекаемых выбранными кривыми. Если объекты не выбраны, расчет выполняется по всем доступным объектам.

---

mpPl-CreateRectangleByManyPoints – четырехугольник по точкам

Создание четырехугольника по двум и более указанным точкам. Стороны четырехугольника ориентируются в соответствии с текущей системой координат. Доступна настройка углового допуска, позволяющая учитывать большее количество точек при построении сторон.

Выберите точки или: [ДОПуски]: – выбор двух и более точек для построения четырехугольника.

ДОПуски:

Введите угловой допуск от 0 до 30 – указание величины углового допуска. По умолчанию значение равно 0.
