Конфигуратор

Конфигуратор

Доступная версия: 8.0.0.0

О файлах с расширением .mpif

Файл с расширением .mpif – это специальный установочный файл плагина ModPlus (ModPlus Install File).
Эти файлы позволяют устанавливать и обновлять все компоненты плагина используя модуль автообновлений в случае, когда отсутствует доступ к сети internet или сайту modplus.org

Конфигуратор является основой ModPlus и служит для подключения плагина к AutoCad и/или Revit, управлением функциями, настройки адаптации (лента, плавающее меню) и основным настройкам плагина

  • 1

    Окно приветсвия

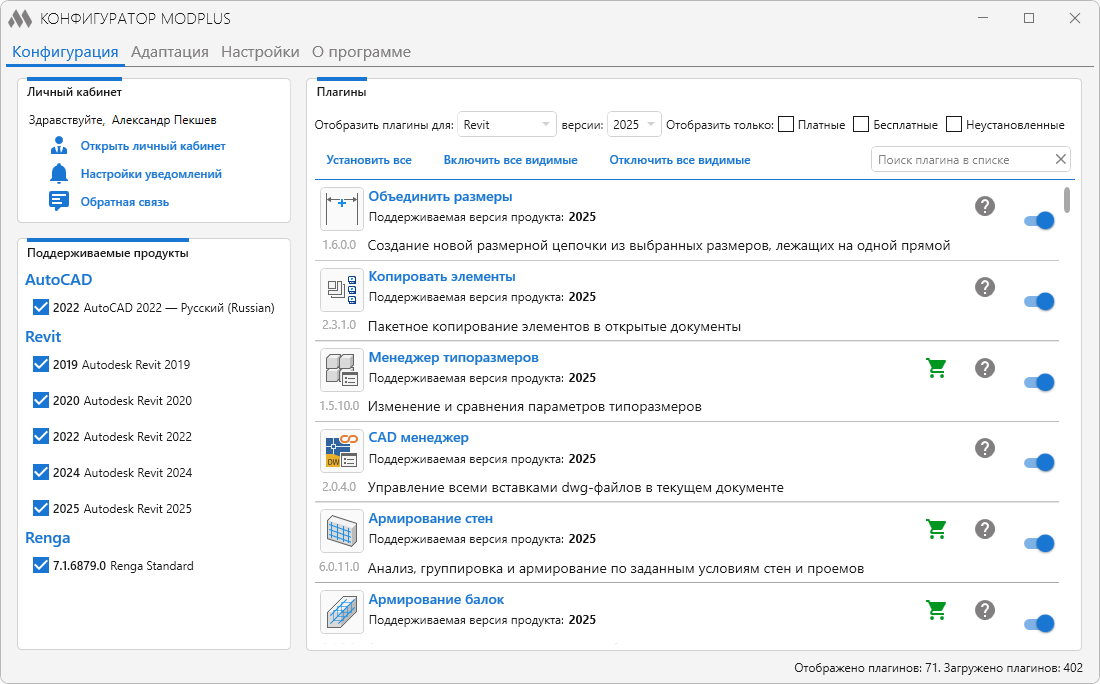

    При запуске Конфигуратора отображается окно приветсвия:

    1.12

    Окно приветсвия также можно вызвать через специальную кнопку в правом верхнем углу окна 1.11

    Личный кабинет

    Данное поле содержит кнопку, открывающую личный кабинет с информацией о вашей учетной записи. Подробную информацию о личном кабинете Вы можете найти в справке

    Поддерживаемые продукты

    Поле содержит список поддерживаемых продуктов (AutoCAD, Revit, Renga) и вертикальных решений (AutoCAD), установленных на данном компьютере. Просто поставьте галочку напротив той версии к которой хотите подключить плагин ModPlus.

    Обратите внимание, что для работы плагина требуется внесение изменений в файл конфигурации продукта (acad.exe.config или revit.exe.config). Для внесения изменений в данные файлы требуются права администратора, поэтому минимум один раз конфигуратор требуется запустить от имени администратора. Файлы конфигурации Вы можете отредактировать вручную (изменения идентичны и для AutoCAD и для Revit). Подробнее о редактировании файла конфигурации описано в справке.

    Функции

    Главное окно управления вашими функциями.
    В самом верху списка функций находятся элементы управления отображением списка:
    Отобразить функции для: - выбор поддерживаемого продукта, для которого требуется отобразить функции. Данный список заполняется в зависимости от наличия поддерживаемых продуктов на компьютере пользователя
    версии: - выбор версии указанного продукта. Данный список заполняется в зависимости от наличия поддерживаемых продуктов на компьютере пользователя
    Отобразить только:
    Платные - включить/отключить отображение платных функций
    Неустановленные - включить/отключить отображение новых функций (т.е. не установленных функций)
    В разработке - включить/отключить отображение функций в разработке (только для разработчиков)
    ВНИМАНИЕ! Чтобы отображались все функции следует убрать все галочки
    Установить и включить все - будете произведена установка всех функций для выбранного продукта Autodesk с последующим включением все функций. Если все функции установлены, то данная кнопка произведет только включение всех функций
    Отключить все - отключение всех функций для указанной версии продукта

    При выборе функции в списке Вам будут доступны следующие возможности:

    1.1 - наличие данной кнопки означает, что функция является платной. При нажатии произойдет переход в магазин сайта на страницу функции. При этом будет автоматически заполнено поле "Регистрационный ключ" в случае его наличия в Конфигураторе
    1.2 - наличие данной кнопки означает, что функция отсутствует и доступна для скачивания. При нажатии произойдет скачивание и распаковка данной функции
    1.8 - наличие данной кнопки означает, что функция имеет видео пример. При нажатии произойдет открытие окна с отображение видео
    Также будут доступны: основная информация (текущая версия, доступная версия, цена, автор, описание функции) и кнопка включения/отключения функции
  • 2

    На данной вкладке Вы можете настроить внешний вид Ленты и Плавающего меню. Вкладка содержит два поля:

    Меню для: [версия продукта Autodesk]

    Древовидное отображение вашего меню, содержащее группы и функции в группах. Функции могут быть как вложенными в группу, так и вложенными в другую функцию (на ленте отображается как раскрывающаяся кнопка). Для Revit - Функции могут быть в специальную панель (2 или 3 функции). Вложение группы в панель позволяет делать кнопки на ленте маленького размера
    Справа от списка располагаются кнопки создания новой группы или панели. Расположение функций производится путем перетаскивания их мышкой

    Построить стандартно - при нажатии кнопки будет построено меню по стандартной схеме (требуется подключение к internet)

    Очистить меню - удаление текущего меню для указанного поддерживаемого продукта

    Активные функции

    Содержит список функций, которые можно добавить в меню (т.е. функций, имеющихся в наличии). Можно отображать список всех функций или функций, которые еще не добавлены в меню

  • 3

    Основные

    Основные настройки плагина ModPlus:

    Язык - установка языка для всего плагина

    Тема плагина - тема оформления плагина

    Тема конфигуратора - тема оформления конфигуратора

    Разделитель (точка или запятая) - разделитель целой и дробной части для чисел. Используется некоторыми функциями, например Копирование с нумерацией.

    Файл конфигурации

    Расположение файла конфигурации: - поле отображает путь к вашему файлу конфигурации

    Загрузить на сервер: - загрузка Вашего файла конфигурации на сервер modplus.org

    Скачать с сервера: - скачивание и установка файла конфигурации загруженного на сервер modplus.org

    Открыть папку: - открытие папки в которой расположен файл конфигурации

    Настройки прокси

    В зависимости от статуса интернет-соединения позволяет настраивать прокси. Если интернет-соединение использует прокси, то будут отображены поля для настройки прокси - Адрес прокси и Порт. Также, при необходимости, можно указать Логин и Пароль для аутентификации пользователя

    ЛВС Сервер Лицензий

    IP адрес сервера лицензий: - указание ip-адреса компьютера в локальной сети (ЛВС), на котором установлен и работает сервер лицензий. Ip-адрес можно получить непосредственно в окне сервера лицензий

    Порт сервера лицензий: - указание номера порта, по которому будет происходить двусторонняя связь с сервером лицензий. Номер порта должен быть идентичным номеру порта, указанному в окне сервера лицензий

    Прочее

    Создать ярлык на рабочем столе - создание на рабочем столе ярлыка для открытия Конфигуратора

    Удалить настройки - удаление всех настроек плагина: файла конфигурации, записей в реестре, ярлыка на рабочем столе. После удаления настроек Конфигуратор автоматически закрывается

  • 4

    На данной вкладке вы увидите логотип программы, версии: конфигуратора, рабочих библиотек, баз данных и историю изменений
    Для отображения истории изменений должен быть доступ к internet и сайту modplus.org. История изменений аналогична истории изменений на сайте.
