Копировать обрезку вида

Значок

Связанные новости и статьи

• Новый плагин для Revit. Копировать обрезку вида

Использование

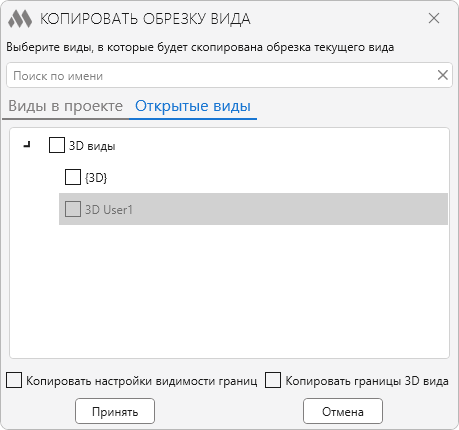

При запуске плагина появляется окно выбора видов, в которые можно скопировать границы обрезки текущего активного вида:

Окно плагина включает в себя две вкладки:

• Виды в проекте — содержит полный список видов, в которые можно скопировать границы обрезки
• Открытые виды — отображает виды, открытые в текущем документе, в которые можно скопировать границы обрезки.

В верхней части окна плагина расположено поле для быстрого поиска по имени вида (без учёта регистра).

Для плоских видов (план этажа, разрез и т.п.) в дереве выбора будут только те виды, у которых направление взгляда для вида идентично текущему активному виду. Если текущий вид является трехмерным, то в дереве видов будут все трехмерные виды.

Плагин не работает с видами, для которых задана область видимости. Если исходный вид имеет область видимости, появляется сообщение о невозможности копирования обрезки. Если у целевых видов задана область видимости, они не отображаются в дереве выбора плагина.

Копировать настройки видимости границ – установка таких же значений для параметров "Обрезать вид", "Показать границу обрезки" и "Обрезать аннотации" как на текущем активном виде.

Копировать подрезку осей – при копировании подрезки осей область обрезки вида будет отключена и все разрывы видов удалены.

Копировать границы 3D вида – дополнительное копирование границ для 3D видов.

Принять – выполнить копирование границ обрезки в отмеченные виды.

Отмена – отменить работу плагина.
