Layout-Manager

Aufrufoptionen

• ModPlus-Menü
• ModPlus-Palette
• AutoCAD-Menüband
• Befehlszeile: _mpLayoutManager

Symbol

Verwendung

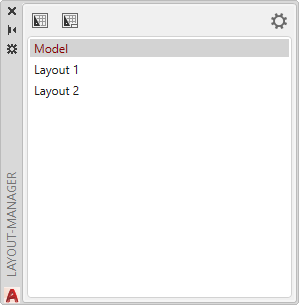

Beim Start des Plugins wird der Layout-Manager als AutoCAD-Palette geöffnet:

Layouts in der Palette können einfach durch Ziehen mit gedrückter linker Maustaste verschoben werden.

Der obere Bereich der Palette enthält mehrere Schaltflächen:

– Neues Layout erstellen. Wenn in den Plugin-Einstellungen (siehe unten) die Option Abfrage eines Namens beim Erstellen eines Layouts aktiviert ist, wird ein Fenster zur Eingabe des Namens für das neue Layout angezeigt:

– Startet die Standardfunktion von AutoCAD: Layout aus Vorlage erstellen.

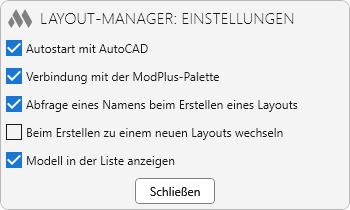

– Öffnet das Einstellungsfenster des Plugins:

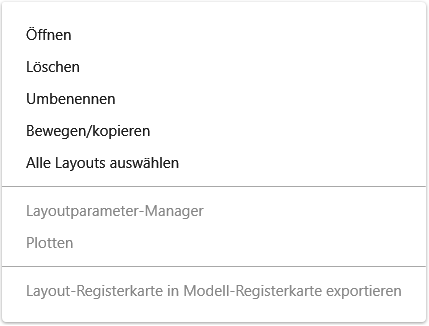

Wenn Sie in der Layoutliste mit der rechten Maustaste auf ein Layout klicken, erscheint ein Kontextmenü:

Öffnen – Zum ausgewählten Layout wechseln.

Löschen – Löscht ein oder mehrere ausgewählte Layouts.

Umbenennen – Öffnet ein Fenster, das den aktuellen Namen des Layouts und ein Feld zur Eingabe eines neuen Namens anzeigt:

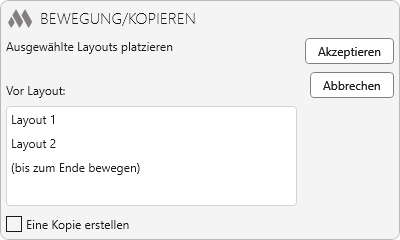

Bewegen/kopieren – Öffnet das Fenster zum Verschieben oder Kopieren des ausgewählten Layouts, ähnlich dem Standardfenster in AutoCAD:

Layoutparameter-Manager, Plotten und Layout-Registerkarte in Modell-Registerkarte exportieren – führen die entsprechenden AutoCAD-Funktionen aus. Damit diese Befehle aktiv sind, muss das ausgewählte Layout aktiv sein.
