Kopieren von Plänen ins Dokument

Symbol

Verwendung

Das Starten des Plugins ist nur möglich, wenn mindestens zwei Dokumente geöffnet sind.

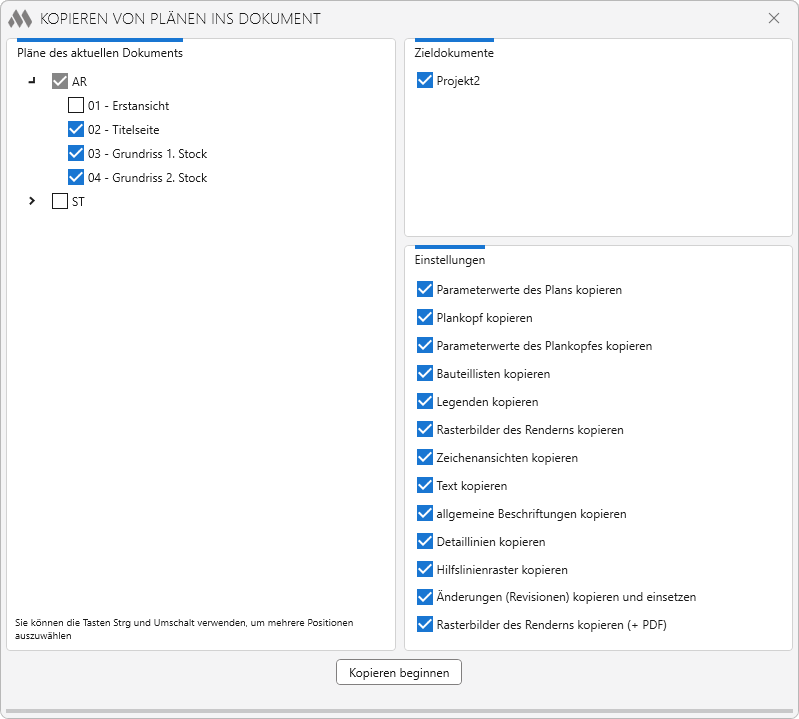

Das Hauptfenster des Plugins besteht aus den folgenden Teilen:

Pläne des aktuellen Dokuments – Baumdarstellung der Pläne des aktuellen Dokuments, ähnlich wie im Projektbrowser. Es müssen die Pläne ausgewählt werden, die in die gewählten Zieldokumente kopiert werden sollen. Es ist auch möglich, eine ganze Gruppe von Plänen auf einmal auszuwählen.

Zieldokumente – Liste der geöffneten Dokumente mit Ausnahme des aktuellen Dokuments. In dieser Liste müssen die Dokumente ausgewählt werden, in die die Pläne kopiert werden sollen.

Einstellungen – Liste von Optionen zur Angabe, welche Inhalte der Pläne kopiert werden sollen.

Kopieren beginnen – startet das Kopieren der ausgewählten Pläne in die ausgewählten Zieldokumente.

Im unteren Bereich des Fensters befindet sich ein Fortschrittsbalken sowie Meldungen zum Kopiervorgang.

Mit Hilfe des Plugins können Werte der Parameter des Plans und der Titelblöcke mit den Datentypen Text, Zahl oder Ganzzahl kopiert werden.

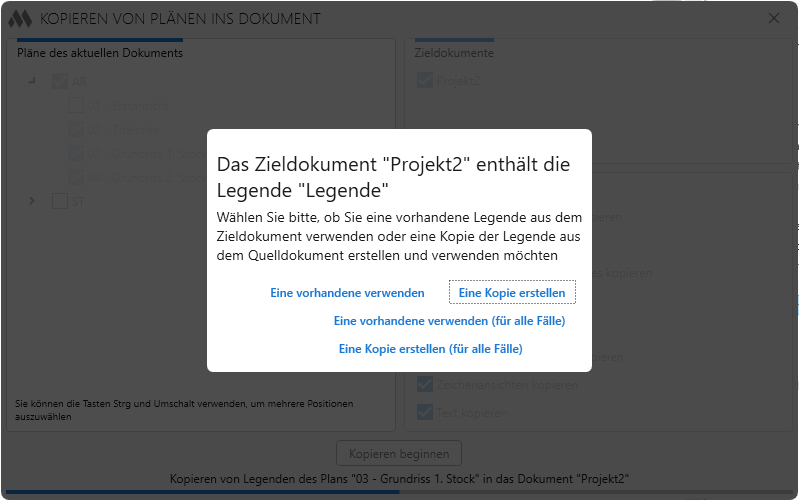

Falls im Zieldokument bereits eine Legende mit demselben Namen wie die Legende im zu kopierenden Plan vorhanden ist, muss eine der folgenden Optionen gewählt werden: die vorhandene Legende aus dem Zieldokument verwenden oder eine Kopie der Legende aus dem Quelldokument erstellen:

Eine ähnliche Auswahl muss getroffen werden, wenn im Zieldokument bereits eine Detailansicht vorhanden ist, die auf keinem Plan platziert ist und denselben Namen trägt wie die zu kopierende Detailansicht.
