Rango de vista

Icono

Noticias y artículos relacionados

• Nuevo complemento para Revit. Rango de vista

Uso

El complemento está diseñado para gestionar rápidamente los parámetros del rango de vista del plano actual. Permite modificar los límites de visibilidad mediante deslizadores sin abrir el cuadro de diálogo estándar de configuración del rango de vista.

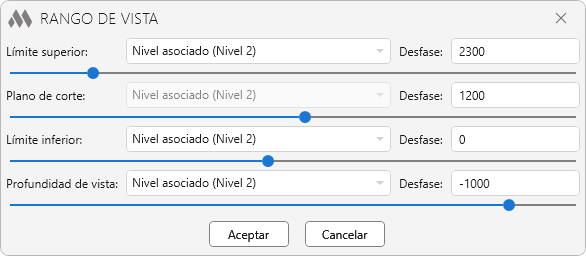

Después de iniciar el complemento, se abre una ventana para configurar el rango de vista de la vista actual.

El complemento ofrece las siguientes opciones:

• Límite superior – límite superior del rango de vista principal del plano
• Plano de corte – posición del plano de corte
• Límite inferior – límite inferior del rango de vista principal del plano
• Profundidad de vista – profundidad de visualización de los elementos por debajo del límite inferior

Para cada límite se puede definir:

• Nivel

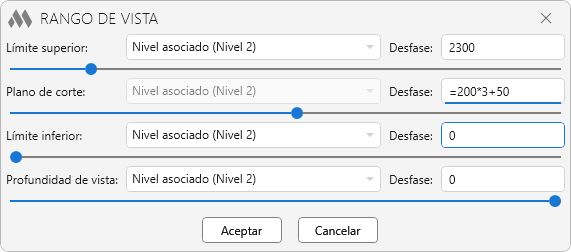

• Desfase respecto al nivel. El desplazamiento puede establecerse tanto como un número como mediante una fórmula del tipo: "=expresión aritmética". Por ejemplo:

El valor del desfase también puede ajustarse mediante un deslizador moviéndolo hacia la derecha o hacia la izquierda. Los cambios se reflejan inmediatamente en el plano actual, lo que permite controlar visualmente la posición de los límites.

El botón Aceptar aplica la configuración indicada a la vista actual. Si el rango de vista está controlado por una plantilla de vista, los cambios se aplicarán a dicha plantilla.
