Использование

Плагин предназначен для быстрого управления параметрами секущего диапазона текущего плана. Позволяет изменять границы видимости с помощью слайдеров без открытия стандартного окна настройки секущего диапазона.

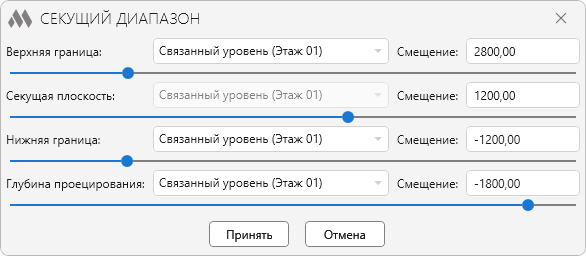

После запуска плагина открывается окно настройки секущего диапазона текущего вида.

В плагине доступны следующие настройки:

• Верхняя граница – верхняя граница основного секущего диапазона плана
• Секущая плоскость – положение секущей плоскости
• Нижняя граница – нижняя граница основного секущего диапазона плана
• Глубина проецирования – глубина отображения элементов ниже нижней границы

Для каждой границы можно задать:

• Уровень

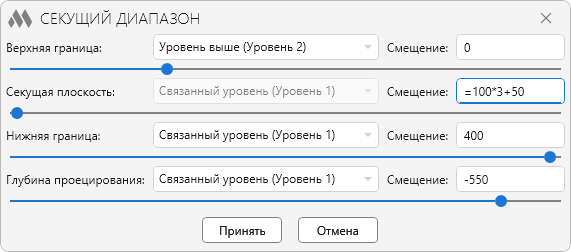

• Смещение относительно уровня (задается числом или формулой)

Значение смещения можно изменять с помощью слайдера, перемещая его вправо или влево. Изменения сразу отображаются на текущем плане, что позволяет наглядно контролировать положение границ.

Кнопка Принять применяет заданные настройки к текущему виду. Если настройки секущего диапазона управляются шаблоном вида, изменения будут внесены в шаблон.
