视图范围

图标

相关新闻与文章

• Revit 新插件：视图范围

使用

该插件用于快速管理当前平面视图的视图范围参数。无需打开标准的视图范围设置窗口，即可通过滑块调整可见性边界。

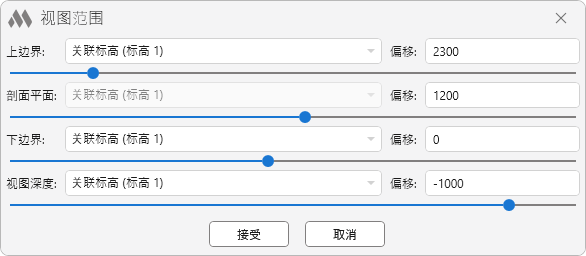

启动插件后，将打开当前视图的视图范围设置窗口。

插件提供以下设置：

• 上边界 – 主视图范围的上边界
• 剖切平面 – 剖切平面的位置
• 下边界 – 主视图范围的下边界
• 视图深度 – 下边界以下元素的显示深度

对于每个边界可以设置：

• 标高

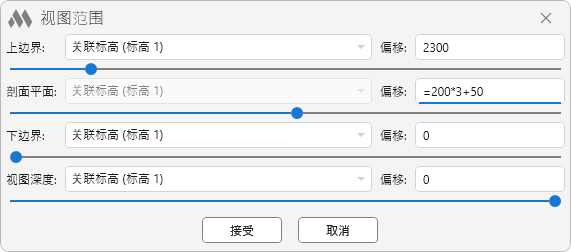

• 偏移（相对于标高，可通过数值或公式设置）

偏移值也可以通过滑块左右移动进行调整。所有更改会立即反映在当前平面视图中，从而可以直观地控制各边界的位置。

点击接受按钮，将设置应用到当前视图。如果视图范围由视图模板控制，则更改将应用到模板中。
