Verwendung

Das Plugin dient zur schnellen Steuerung der Parameter des Schnittebenenbereichs des aktuellen Grundrisses. Es ermöglicht die Anpassung der Sichtbarkeitsgrenzen mithilfe von Schiebereglern, ohne das standardmäßige Dialogfenster zur Einstellung des Schnittebenenbereichs zu öffnen.

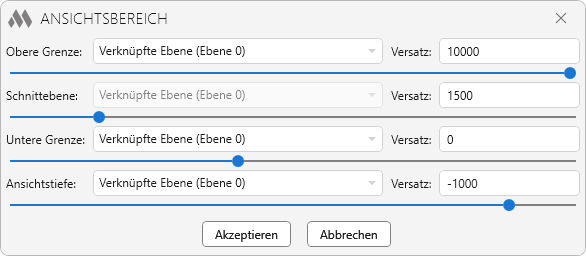

Nach dem Start des Plugins wird ein Fenster zur Einstellung des Schnittebenenbereichs der aktuellen Ansicht geöffnet.

Im Plugin stehen folgende Einstellungen zur Verfügung:

• Obere Grenze – obere Grenze des Haupt-Schnittebenenbereichs des Grundrisses
• Schnittebene – Position der Schnittebene
• Untere Grenze – untere Grenze des Haupt-Schnittebenenbereichs des Grundrisses
• Ansichtstiefe – Tiefe der Darstellung von Elementen unterhalb der unteren Grenze

Für jede Grenze kann festgelegt werden:

• Ebene

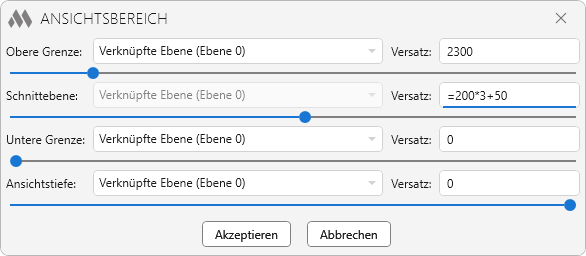

• Versatz relativ zur Ebene (als Zahl oder Formel festgelegt)

Der Versatzwert kann auch mithilfe eines Schiebereglers angepasst werden, indem dieser nach links oder rechts bewegt wird. Änderungen werden sofort im aktuellen Grundriss angezeigt, sodass die Position der Grenzen visuell kontrolliert werden kann.

Die Schaltfläche Akzeptieren wendet die festgelegten Einstellungen auf die aktuelle Ansicht an. Wenn der Schnittebenenbereich durch eine Ansichtsvorlage gesteuert wird, werden die Änderungen in die Vorlage übernommen.
