Revit. Армирование стен: горизонтальные вязаные хомуты

Сегодняшнее обновление плагина Армирование стен открывает новый этап развития плагинов армирования – использование хомутов. Как в данном плагине, так и в последующих.

Теперь в настройках армирования стен появилась новая группа:

3 ru

Так как хомуты нужны в основном для армирования пилонов, то были предусмотрены опции для определения пилонов из списка обрабатываемых стен: считаем, что это стены, не имеющие концевых соединений и что они имеют длину, не более указанно. Также можно включить или отключить создание горизонтальных стержней и указать количество пар вертикальных стержней, которые требуется охватить.

Стоит также отметить, что данный функционал уже использует крюки. Если шпильки создаются полностью по эскизу, то хомуты создаются из четырех отрезков в эскизе и добавлением крюков с углом 135 градусов. Соответственно, если крюков в проекте не будет, то хомут будет создан просто без них.

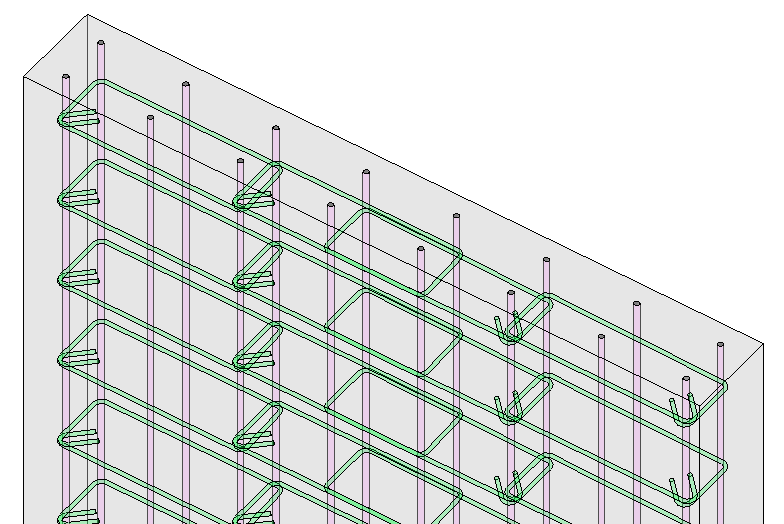

Пример настроек на первом скриншоте (это стандартные настройки) дают вот такой результат:

1

2

Пробуйте, тестируйте и сообщайте мне что следует доработать.

Приятной Вам работы с ModPlus
