Описание

Плагин выполняет создание полов/перекрытий. Можно выбрать каким образом определить помещения для построения пола: автоматически или вручную. А также можно отфильтровать помещения по значению параметров.

Использование

КОНФИГУРАЦИИ

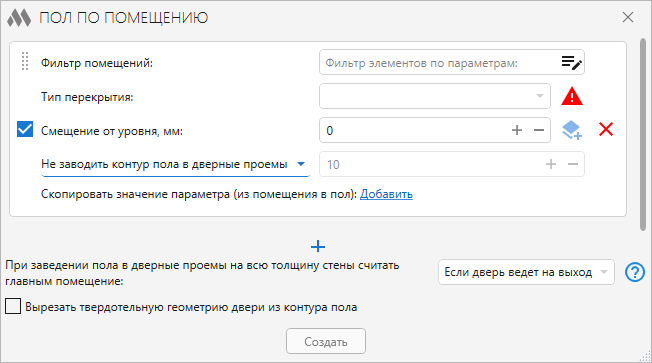

Диалоговое окно плагина:

Необходимо нажать . Добавится конфигурация для создания пола. Таких конфигурация может быть несколько. Чтобы удалить конфигурацию нужно нажать на .

Знак  показывает, что тип перекрытия не задан и конфигурация не может быть обработана.

Для выбора помещений есть возможность использовать Фильтр элементов .

В настройке Тип перекрытия необходимо выбрать типоразмер перекрытия из выпадающего списка, в котором отражены все типоразмеры перекрытия, существующие в проекте:

Смещение от уровня позволяет сместить пол относительно уровня. Значение может быть как положительным, так и отрицательным.

Кнопка  позволяет установить в поле значение толщины выбранного типоразмера перекрытия со знаком “+”.

Смещение от уровня установлено на 0 мм:

Смещение от уровня установлено на -250 мм:

Следующее свойство позволяет задать варианты заведения контура пола в дверные проемы. Из выпадающего списка доступны следующие варианты:

• Не заводить контур пола в дверные проемы
• Заводить контур до середины стены
• Заводить контур на всю толщину стены
• Заводить контур на указанное значение, мм

Ниже доступна опция Скопировать значение параметра (из помещения в пол). Повторное нажатие кнопки добавляет дополнительные поля и позволяет задавать несколько значений параметров:

В случае, когда задается несколько конфигураций создания пола, отдельную конфигурацию можно перемещать в списке, перетаскивая ее левой кнопкой мыши.

В нижней части окна плагина доступны две опции, которые задаются сразу для всех конфигураций:

При заведении пола в дверные проемы на всю толщину стены считать главным помещение: Если дверь на выход/Если дверь на вход – позволяет указать какое из двух соединяющихся помещений будет главным (из которого выходят или в которое входят) и пол в дверном проеме будет создаваться только для этого помещения. Данная опция работает, даже если выбрано только одно из смежных помещений.

Вырезать твердотельную геометрию двери из контура пола – при включенной галочке твердотельная геометрия дверей будет вырезаться из контура пола:

Построение пола с различными настройками на примере двух смежных помещений:

Если выбрать Не заводить контур пола в дверные проемы, то пол строится строго по контуру помещения, поэтому в помещении дверные проемы останутся не заполненными:

Если выбрать Заводить контур до середины стены, то при построении, пол будет заведен до середины стены в дверных проемах:

Если выбрать Заводить контур на всю толщину стены и поставить галочку Вырезать твердотельную геометрию двери из контура пола, то пол будет заведен в дверные проемы на всю толщину стены, а твердотельная геометрия дверей будет вырезана из контура пола:

Если взять смежные помещения, которые имеют общий дверной проем и в опции При заведении пола в дверные проемы на всю толщину стены считать главным помещение выбрать Если дверь на вход, то пол в дверном проеме будет относиться к помещению, в которое открывается дверь:

Если выбрать Заводить контур на указанное значение, то можно указать на какую величину будет заведен пол в дверной проем:

ВАРИАНТЫ СОЗДАНИЯ

При нажатии Создать доступно три варианта создания пола:

• По помещениям на виде
• По выбранным помещениям
• По предварительно выбранным помещениям (количество помещений)

Вариант По выбранным помещениям позволит применить отмеченные конфигурации только к тем помещениям, которые мы сами выберем. Далее необходимо выбрать помещения, в которых необходимо построить пол. После выбора помещений, чтобы завершить построение нужно нажать кнопку "Готово"

Вариант По помещениям на виде позволит применить отмеченные конфигурации ко всем помещениям на активном виде. Пол будет построен по контурам всех помещениям, которые есть на плане.

Вариант По предварительно выбранным помещениям. Чтобы можно было выбрать данный вариант, необходимо выбрать помещения перед запуском плагина.

СОЗДАНИЕ N-ОГО КОЛИЧЕСТВА СЛОЕВ

Можно создавать несколько конфигураций пола, что позволяет создать многослойный пирог пола:

При такой конфигурации получиться пол, который состоит их несколько слоев. Каждый слой при этом является отдельным элементом. При правильном указании смещения, пол будет построен над плитой перекрытия.

При построении многослойного пола, для слоя необходимо указывать смещение от уровня равное сумме толщин предыдущих слоев и толщину текущего слоя, так как толщина слоя откладывается вниз.

При создании пола ниже уровня нужно указывать значение с отрицательным знаком.
