Smart

Варианты вызова

• Лента AutoCAD

Значок

Дисклеймер

Данный плагин является экспериментальной разработкой и может повлечь непредвиденные ошибки при работе с чертежом. В случае, если у вас наблюдаются проблемы при работе с плагином, настоятельно рекомендуем написать нам и предоставить как можно более подробную информацию о выявленной проблеме.

Если плагины не позволяет вам продолжить работу, рекомендуется отключить его, используя Конфигуратор.

На данный момент известно, что плагин не работает в AutoCAD Mechanical

Связанные новости и статьи

• Новая функция для AutoCAD: ModPlus ЕСКД
• ModPlus ЕСКД: Большое обновление и новый примитив
• Ошибка плагина ЕСКД
• ModPlus ЕСКД. Отметка уровня и новый дизайн палитры
• ModPlus ЕСКД. Гидроизоляция и угол поворота текста прямой оси
• ModPlus ЕСКД. Узловая выноска
• ModPlus ЕСКД. Сварной шов, Секущая узловая выноска и скрытие заднего плана для текста
• ModPlus ЕСКД. Обозначение фрагмента
• ModPlus ЕСКД. Обозначение вида/разреза. Обозначение фрагмента с выноской
• ModPlus ЕСКД. Вид. Изменения Узловой выноски, Отметки уровня
• ModPlus ЕСКД. Отметка уровня на плане
• ModPlus ЕСКД. Цепная выноска
• ModPlus ЕСКД. Шов бетонирования. Толстая стрелка
• AutoCAD. Smart. Обозначение узла. Маркер изменения. Оптимизация работы с линейными объектами

Использование

Основной принцип создания интеллектуальных объектов построен на использовании анонимных блоков с заполненными расширенными данными (XData). При наличии плагина такие блоки будут работать как интеллектуальные объекты, а при отсутствии – это будут просто анонимные блоки. Такой подход позволяет уйти от использования Custom Entities, создающих прокси объекты в чертеже и в случае необходимости позволяет анонимные блоки просто расчленить, превратив их в обычные примитивы.

Интеллектуальные объекты не обладают аннотативностью, но имеют свойство Масштаб.

Для всех интеллектуальных объектов в контекстном меню присутствует команда Создать аналог, позволяющая создать интеллектуальный объект со свойствами, аналогичными выбранному объекту.

Плагин создает на ленте отдельную вкладку Smart, которая содержит различные панели с командами, создающими интеллектуальные объекты, и панели с общими командами:

		– открывает палитру свойств интеллектуальных объектов, если она не открыта.
		– открывает окно управлениями стилями интеллектуальных объектов и основных настроек.
		– запускает команду «Поиск интеллектуальных объектов».

Палитра свойств

Все интеллектуальные объекты имеют различные свойства, редактирование которых доступно в палитре свойств:

Не рекомендуется менять свойства блоков (кроме общих свойств: цвет, слой, тип линии и т.д.) через стандартную палитру свойств AutoCAD, так как это может привести к неверной работе интеллектуального объекта!

– открывает окно настроек палитры свойств:

Внимание! Если вы включили опцию Подключение к палитре ModPlus, убедитесь, что палитра ModPlus включена в основных настройках. Иначе палитра свойств не будет отображаться!

Редактор стилей

Стиль интеллектуального объекта – это совокупность значений свойств объекта, применяемых к объекту при создании. Стиль также можно поменять через палитру свойств.

У каждого интеллектуального объекта присутствует системный стиль, значения которого можно просматривать, но не редактировать. Для каждого интеллектуального объекта можно создать пользовательский стиль.

Все пользовательские стили хранятся в папке пользовательских настроек %APPDATA%\ModPlus\UserData\Styles и доступны для бэкапа через Личный кабинет.

В верхней части редактора стилей присутствуют следующие команды:

	– добавление нового стиля для выбранного объекта.
	– удаление выделенного в списке пользовательского стиля.
	– установка выделенного стиля по умолчанию. Стиль по умолчанию в списке отображается жирным шрифтом. Стиль по умолчанию можно также установить двойным кликом по стилю в списке.
	– создание нового пользовательского стиля на основе выбранного интеллектуального объекта. Плагин сам определит тип объекта и создаст стиль в нужной категории в списке стилей, установив для него значения свойств из выбранного объекта.

Настройки

Настройки делятся на две группы: общие настройки и настройки интеллектуальных объектов.

Общие настройки:

При создании объекта устанавливать масштаб из стиля – при включении данной опции для создаваемого объекта будет устанавливаться масштаб, указанный в стиле. Если опция отключена, то интеллектуальному объекту будет устанавливаться текущий аннотативный масштаб чертежа.

При создании объекта устанавливать слой из стиля – при включении данной опции для создаваемого интеллектуального объекта будет устанавливаться слой, указанный в стиле. Если опция отключена, то интеллектуальному объекту будет устанавливаться текущий слой чертежа.

При создании объектов устанавливать текстовый стиль из стиля – при включении данной опции для создаваемого интеллектуального объекта будет устанавливаться текстовый стиль, указанный в стиле. Если опция отключена, то интеллектуальному объекту будет устанавливаться текущий текстовый стиль чертежа. Опция актуально для интеллектуальных объектов, имеющих текстовое содержимое (Прямая ось, Разрез, Отметка уровня и т.д.).

Слой и текстовый стиль сохраняются в стиле интеллектуального объекта со всей информацией, достаточной для их повторного создания. Т.е. если в чертеже нет нужного слоя или текстового стиля, то они могут быть созданы при создании интеллектуального объекта.

Для создаваемого интеллектуального объекта, содержащего отображаемое число, устанавливать разделитель целой и дробной части: – выбор разделителя целой и дробной части, используемого в отображаемых числовых значениях интеллектуальных объектов, которые содержат числовые значения. Например, интеллектуальный объект "Отметка уровня".

Предельный максимум выбранных объектов (0 – всегда работать) – количество элементов, при котором палитра не будет их обрабатывать. Не рекомендуется ставить 0. Пояснение: когда в чертеже выбирается объект и палитра открыта, то производится чтение расширенных данных и их представление в палитре. Когда объектов выбрано не много, то этот процесс происходит достаточно быстро. Но чем объектов становится больше, тем заметнее будет падать производительность. Например, требуется скопировать 100 элементов и при их выборе будет затрачено время на чтение данных, которое не требуется пользователю. Для решения проблемы в палитру добавлен максимум, при достижении которого палитра просто не будет обрабатывать выбранные объекты.

Настройки интеллектуальных объектов:

Различные интеллектуальные объекты могут иметь дополнительные настройки. Например, отображение вспомогательной геометрии при выборе Разреза или Отметки уровня. Слева вы можете выбирать интеллектуальный объект, содержащий дополнительные настройки, и справа будут отображаться список настроек. При наведении мышкой на каждую опцию отображается всплывающее уведомление с пояснением.

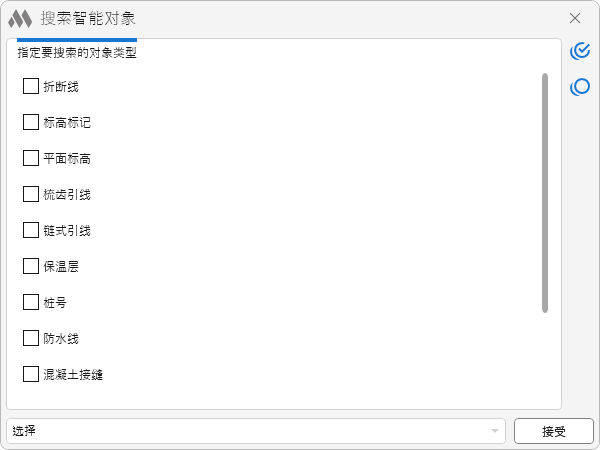

Поиск интеллектуальных объектов

Команда позволяет найти в чертеже все интеллектуальные объекты определенного типа и применить к ним указанное действие.

	– выбор всех типов интеллектуальных объектов в списке.
	– снятие выбора со всех типов интеллектуальных объектов в списке.

В нижней части окна расположен выпадающий список с вариантами применяемого действия к найденным объектам:

• Выбрать – выбор найденных интеллектуальных объектов в чертеже.
• Удалить данные – удаление расширенных данных у найденных интеллектуальных объектов в чертеже. После этого действия интеллектуальные объекты станут обычными анонимными блоками.
• Взорвать – расчленение найденных интеллектуальных объектов на составляющую простую геометрию (отрезки, полилинии, текст и т.д.).
• Удалить – удаление найденных интеллектуальных объектов.

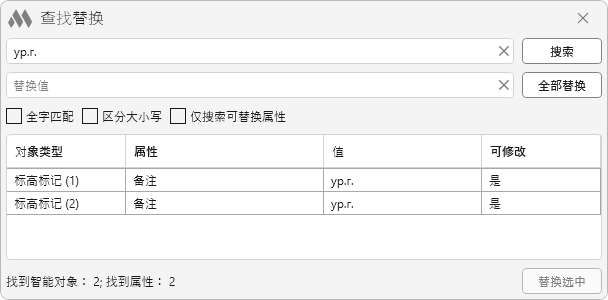

Поиск интеллектуальных объектов по значению

Команда позволяет найти в чертеже все интеллектуальные объекты, в числовых или строковых свойствах которых находится искомое значение.

Результат поиска отображается группами по типу интеллектуального объекта. Все найденные объекты группы можно добавить в текущий выбор. При нажатии на объект в списке производится зуммирование объекта (при этом текущий выбор сбрасывается!).
